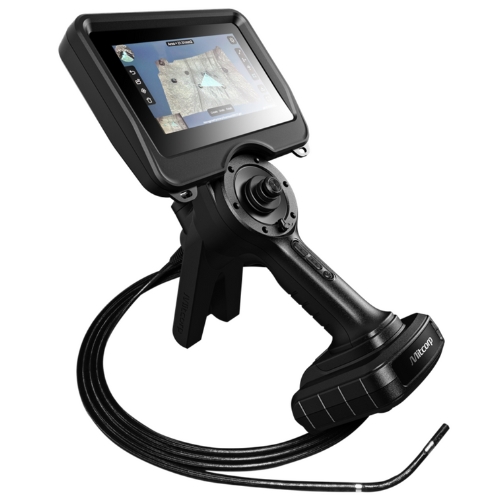

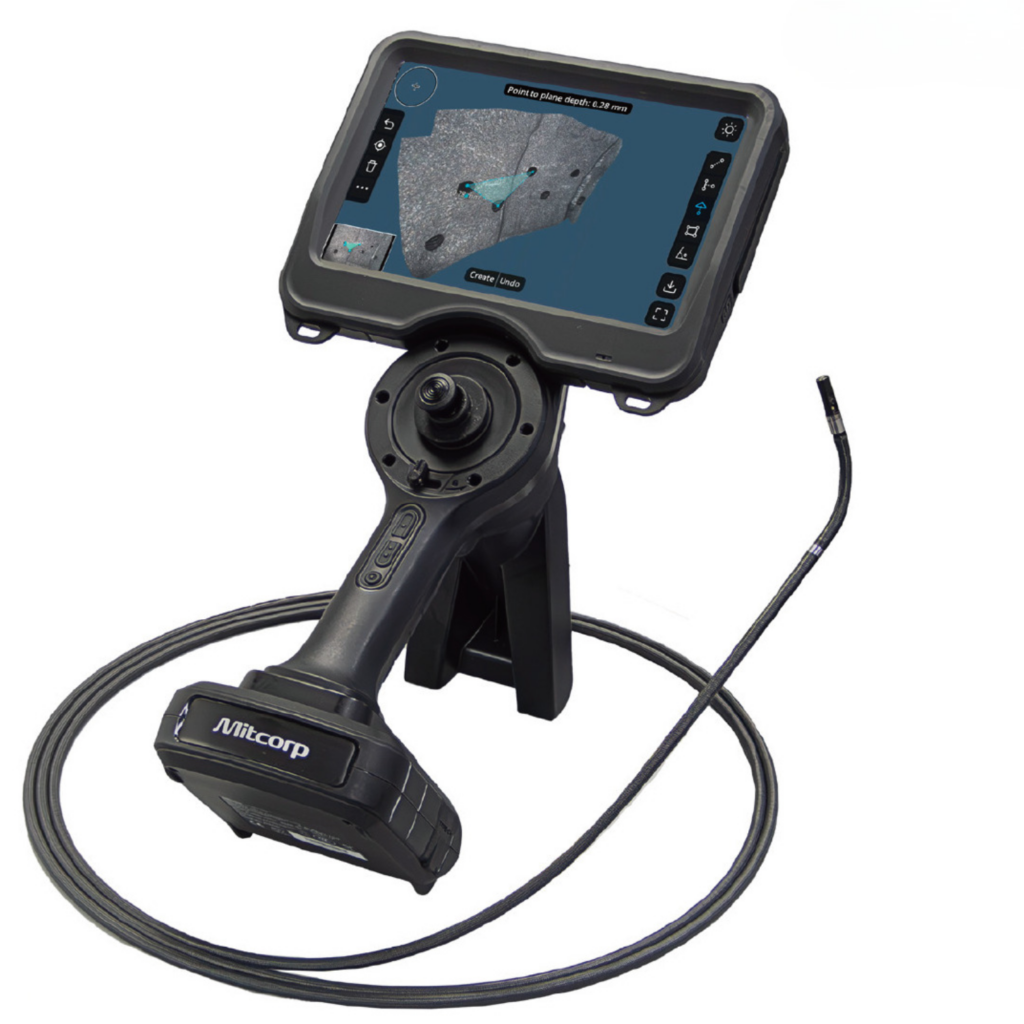

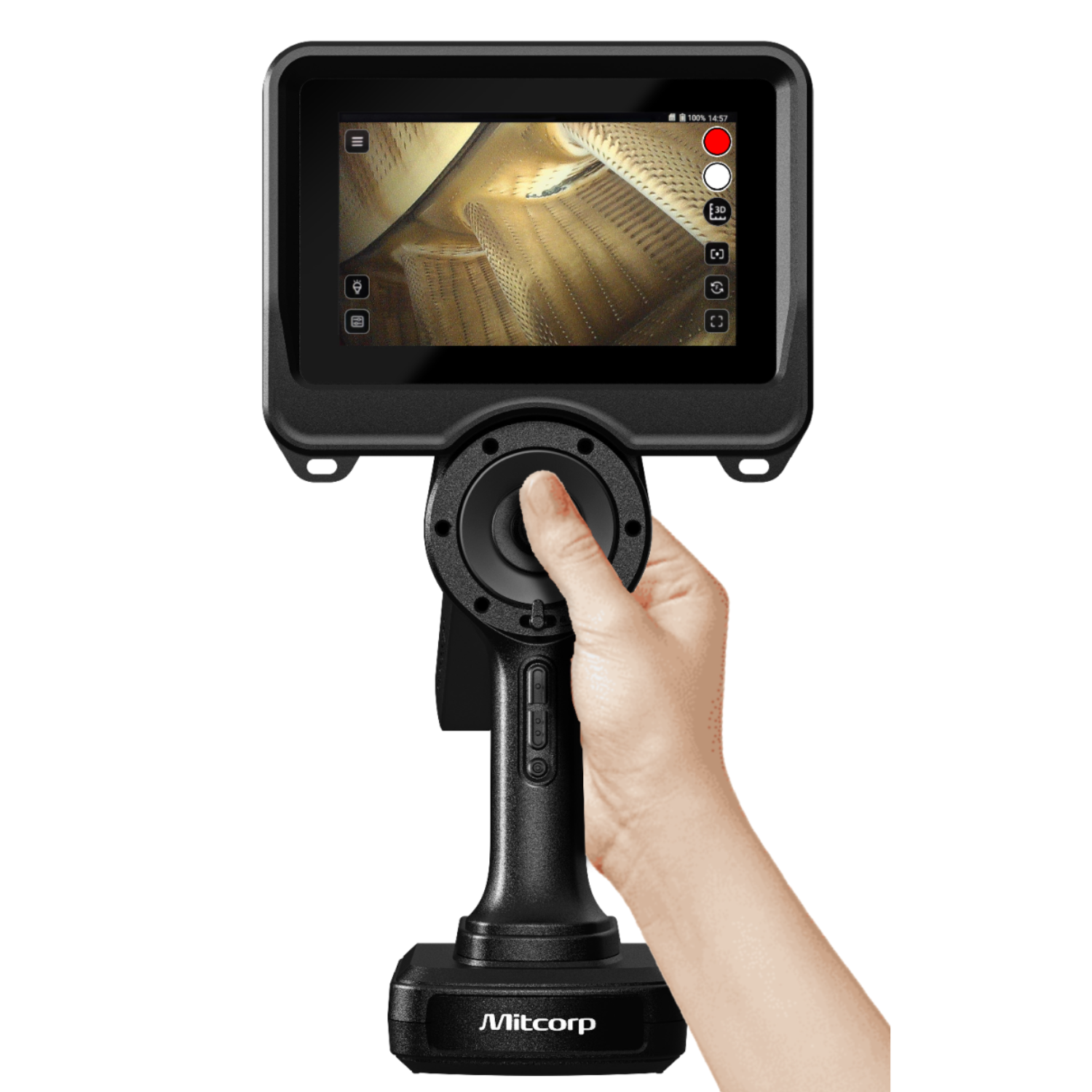

3D計測機能つき先端可動式工業用内視鏡 X3000（デュアルビュー対応）

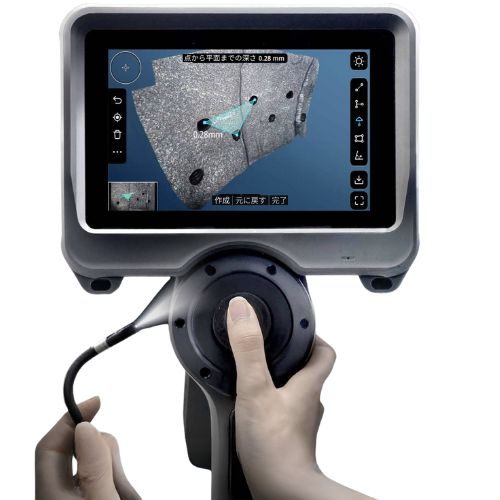

X3000 3D計測機能つき先端可動式工業用内視鏡は、直視・側視のデュアルビューと構造光3D測定技術を組み合わせ、撮影映像から立体的な寸法データを即座に解析。

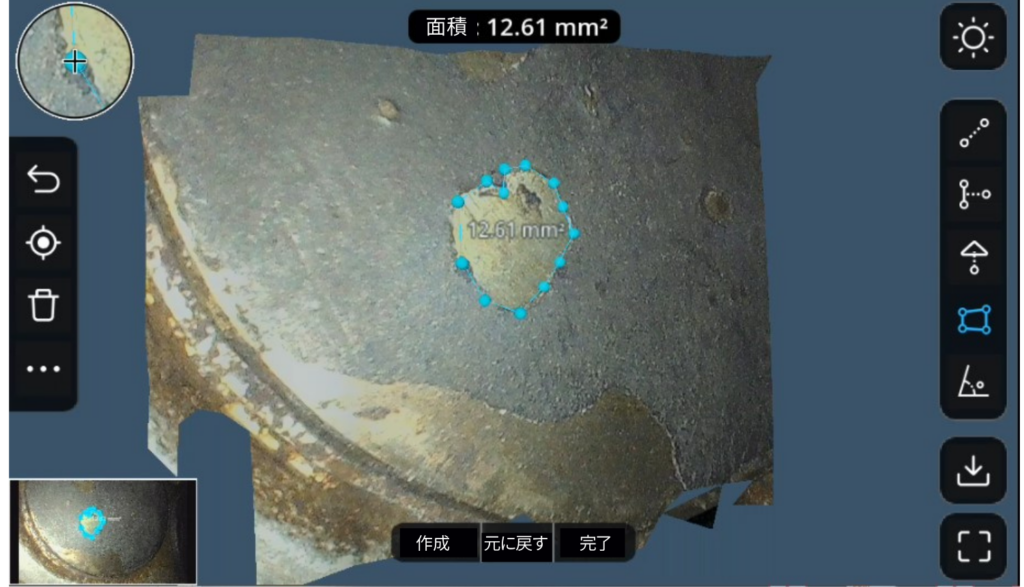

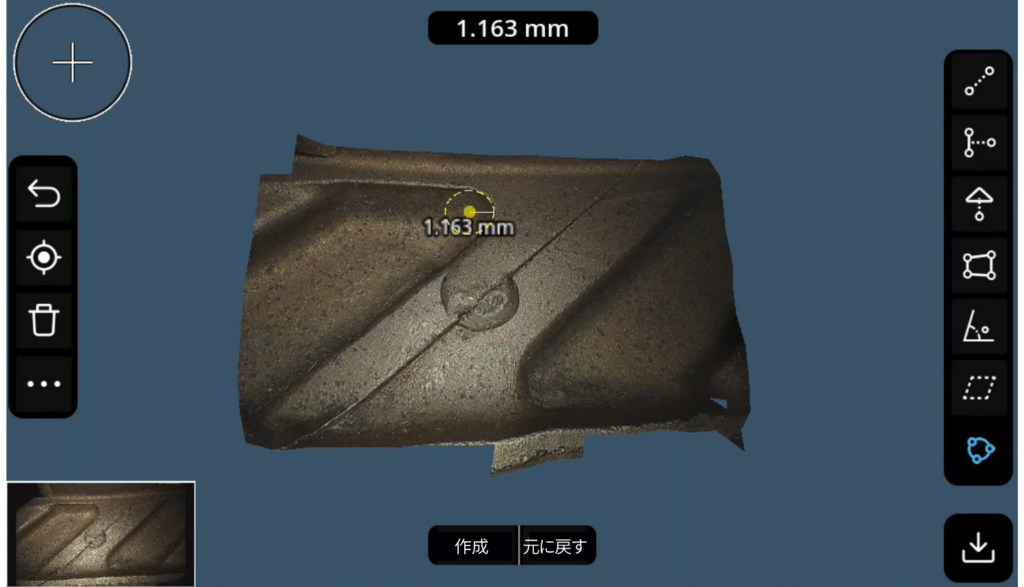

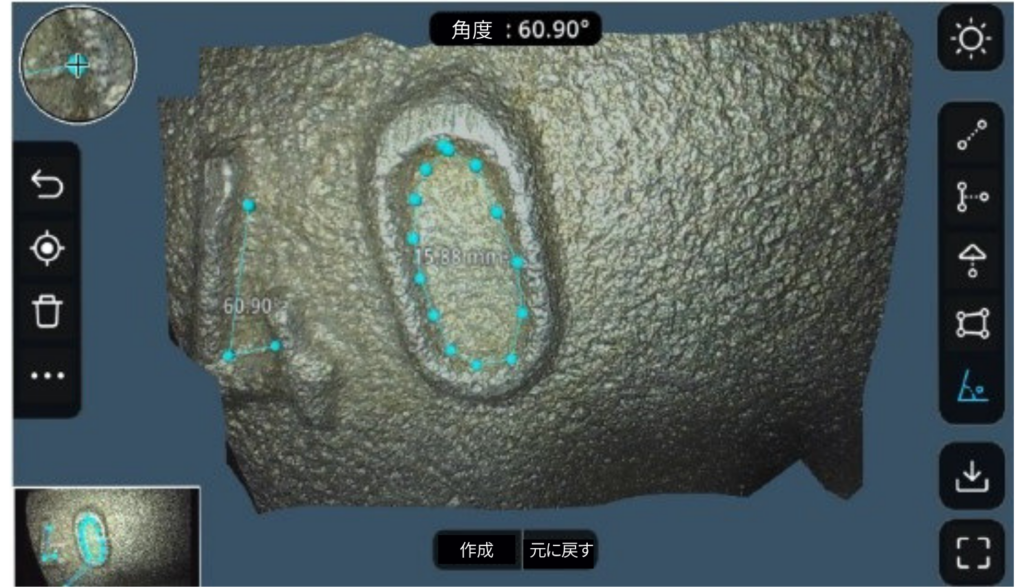

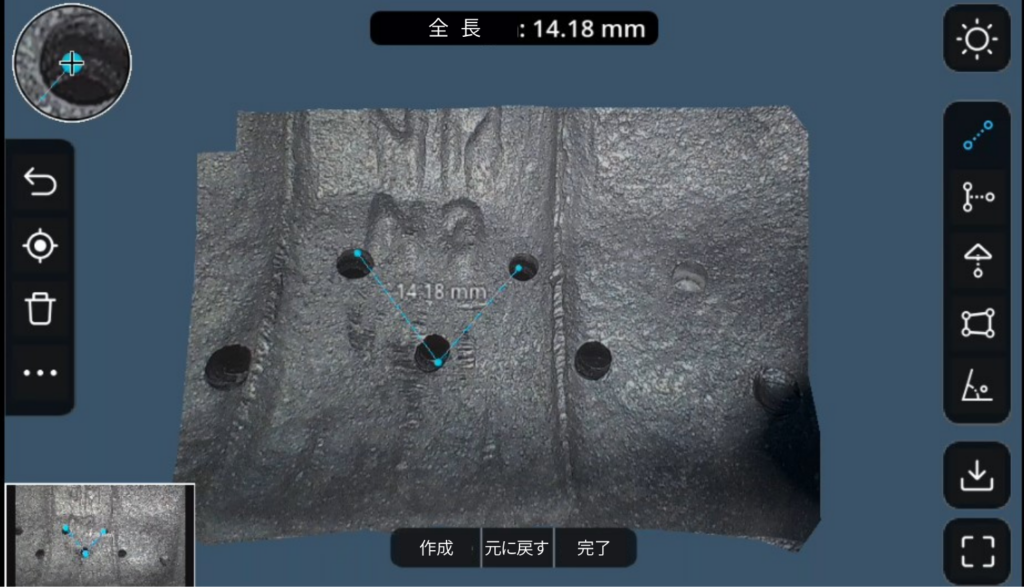

長さ・深さ・角度・面積をリアルタイムに数値化し、検査の「見逃し」「再撮影」「判断の属人化」を防ぎます。

＼ お急ぎの方・製品をすぐに見たい方はこちら ／

3D計測機能つきX3000の特長

製造・プラント・発電設備などの点検現場で、「映像だけでは欠陥の深さや角度が判断できない」と感じたことはありませんか？

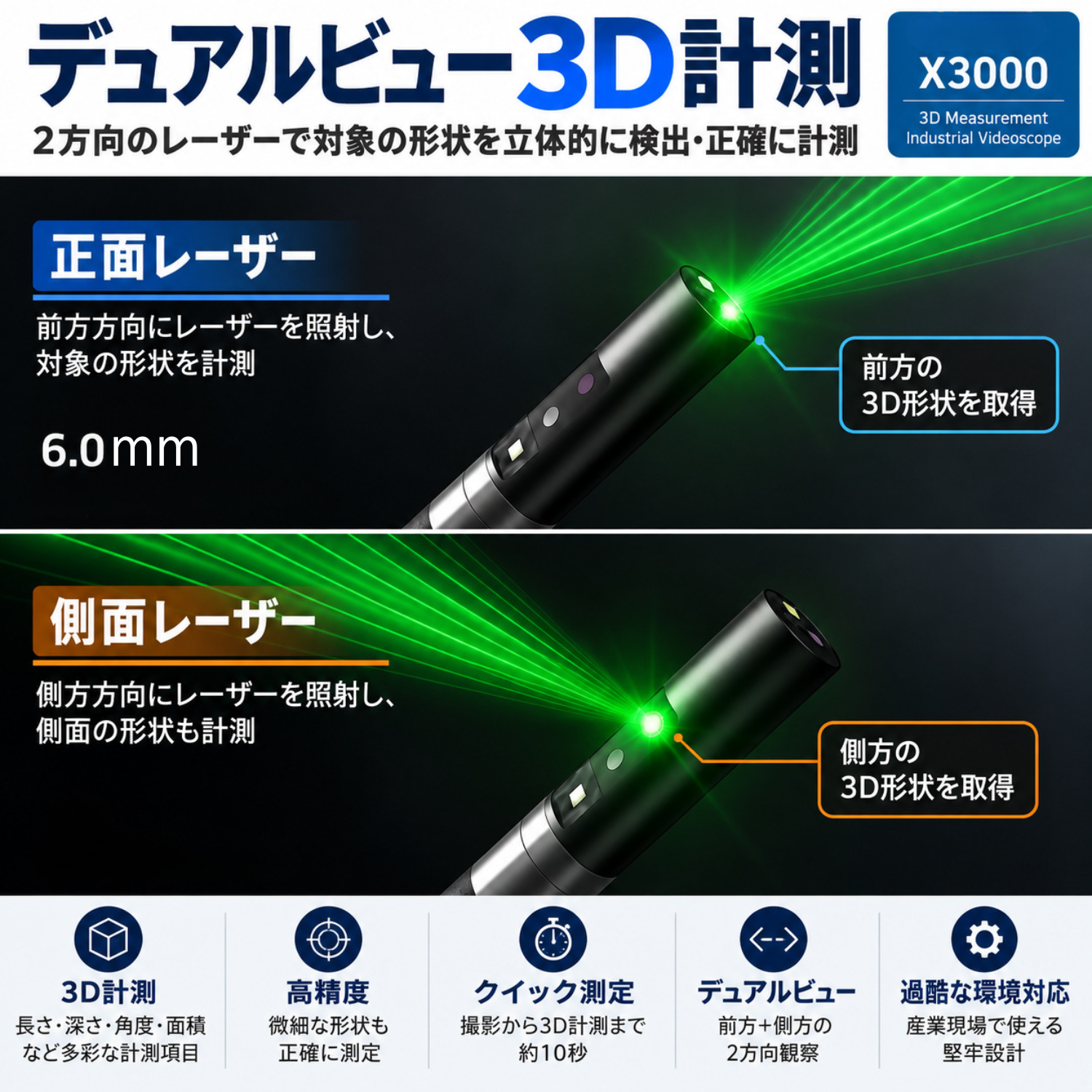

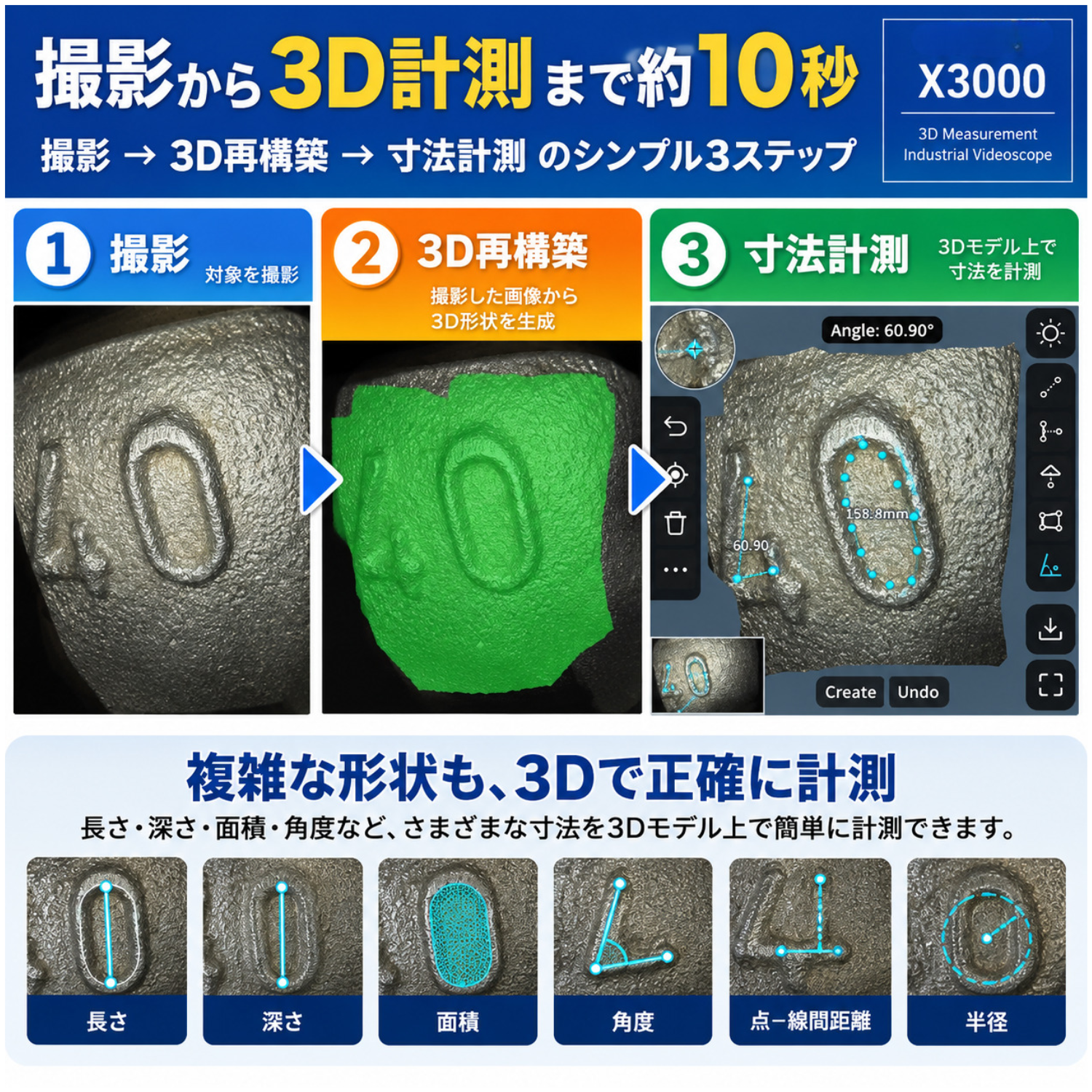

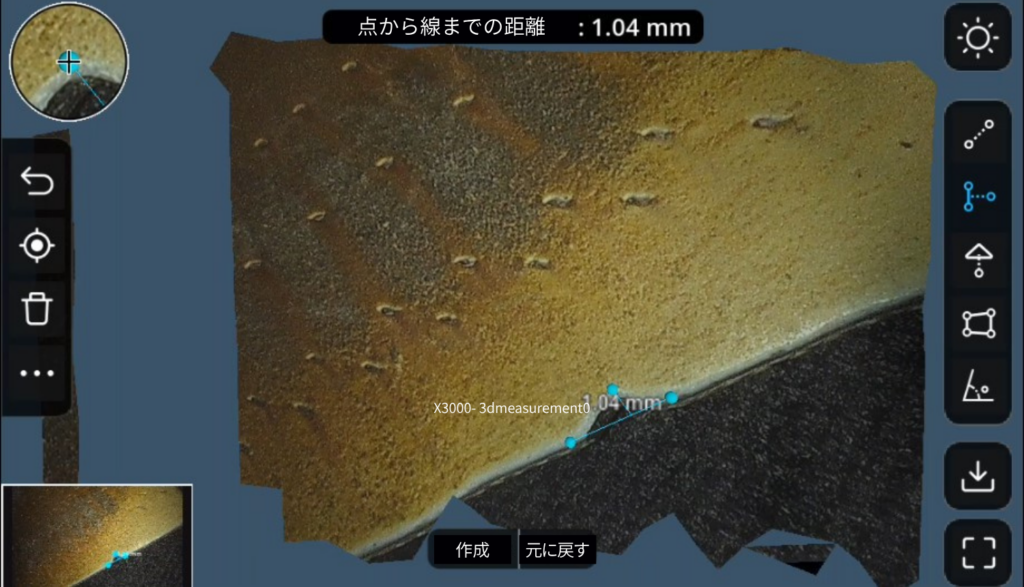

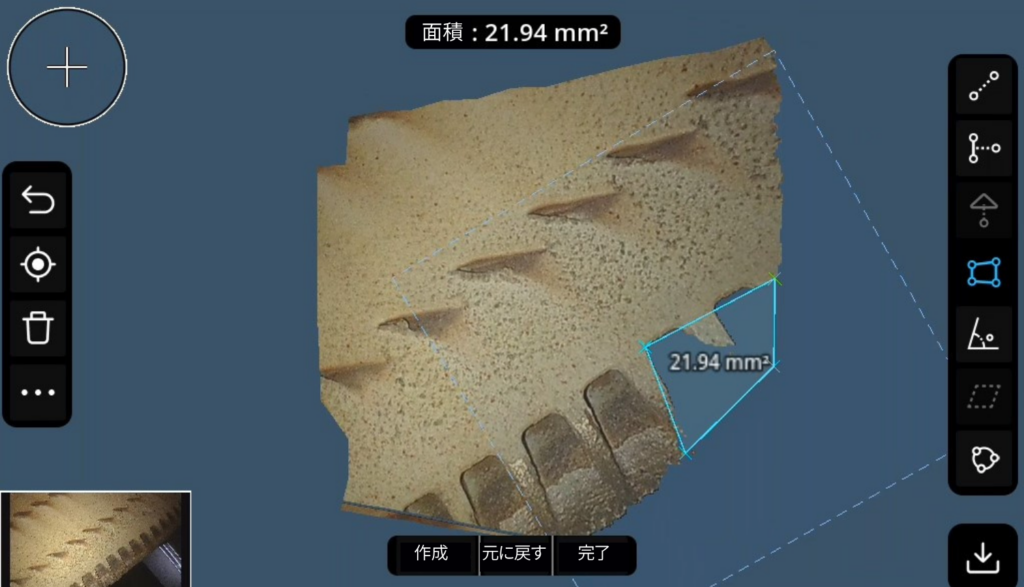

10秒で完結。直視・側視デュアルビューと圧倒的な3D測定性能

---

---

---

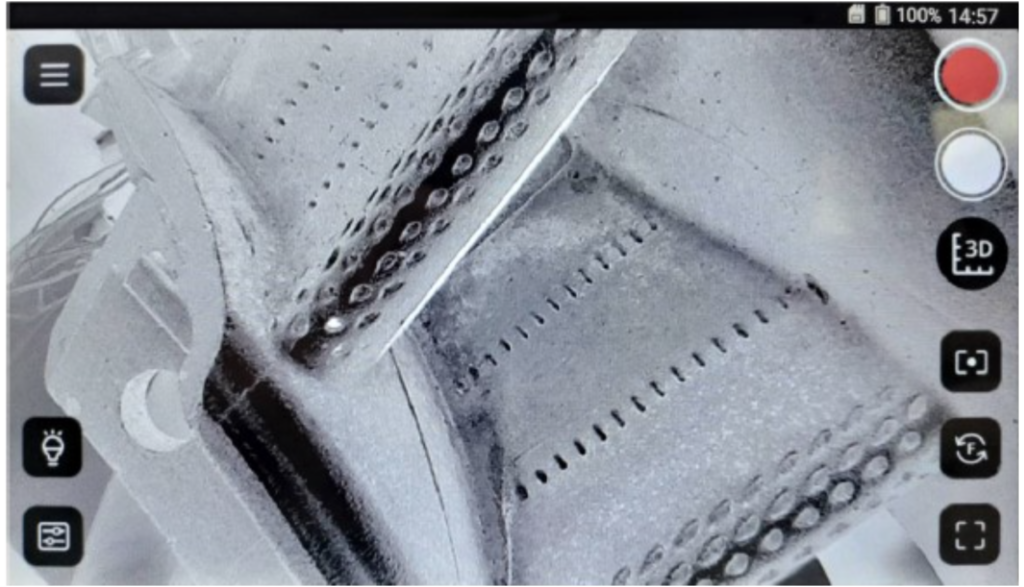

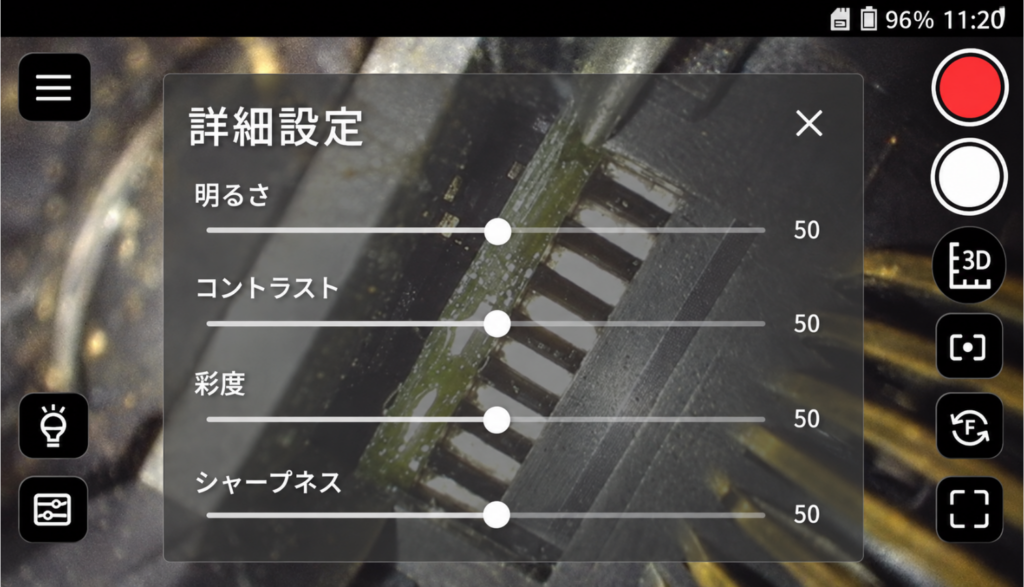

X3000 高度画像処理機能

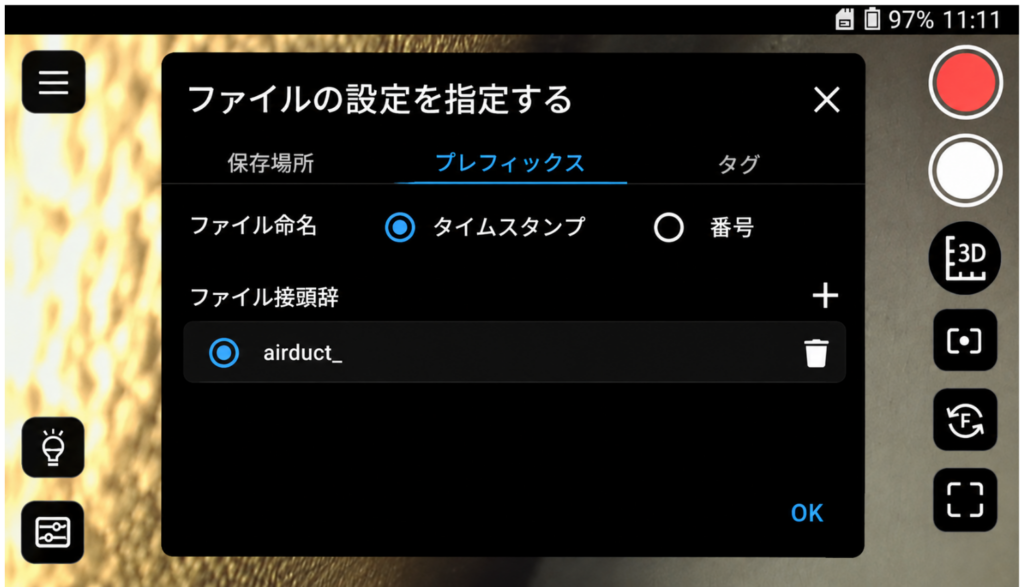

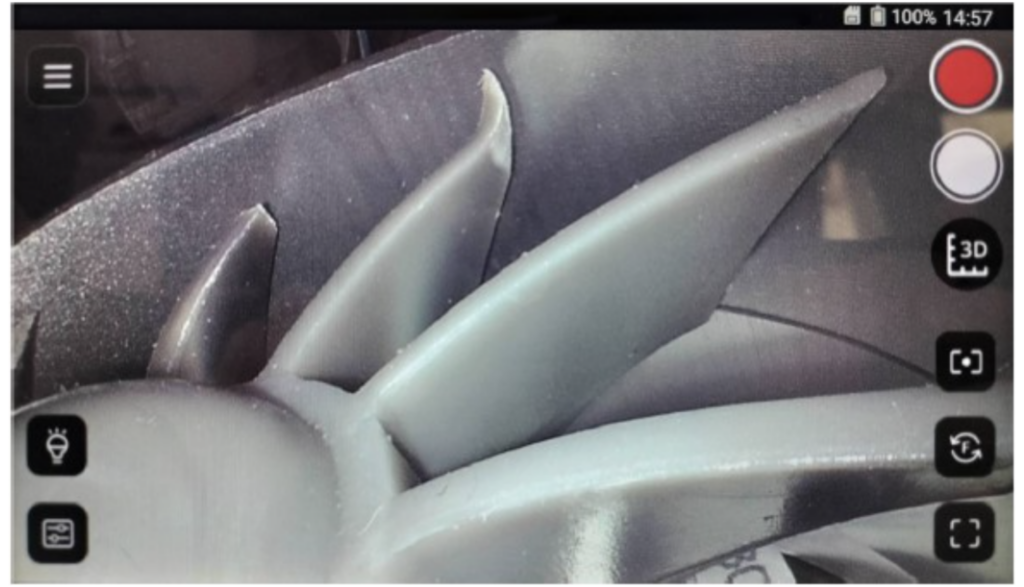

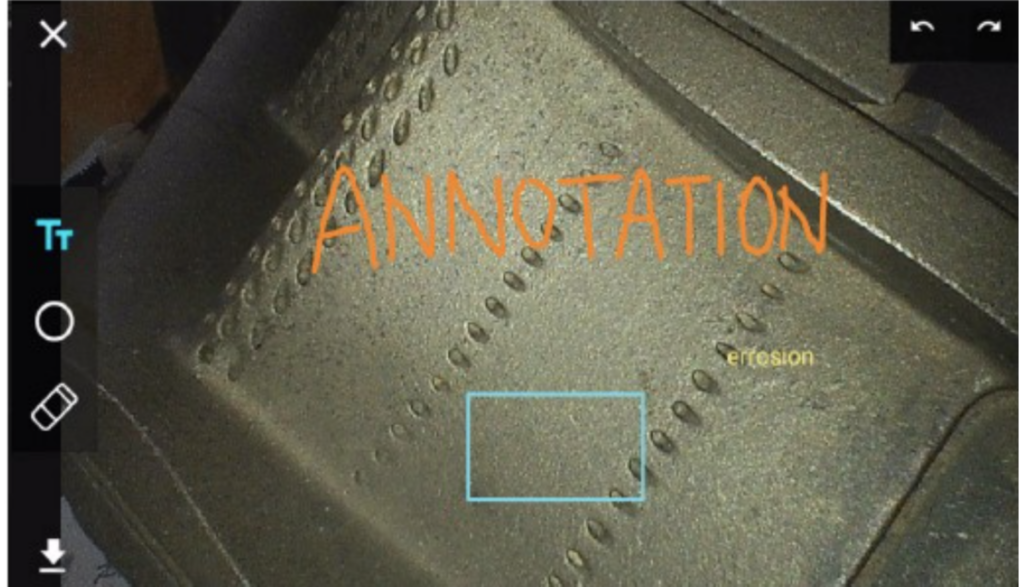

X3000はWDR、画質調整、ネガ表示、画像比較、アノテーション、ファイル管理に対応。工業用内視鏡による設備点検の視認性向上と検査記録の効率化を支援します。
2560×1440のQHD高解像度モニターとネガモード・色彩調整機能を搭載。金属表面の反射を抑え、見落としがちな微細欠陥を鮮明に捉えます。

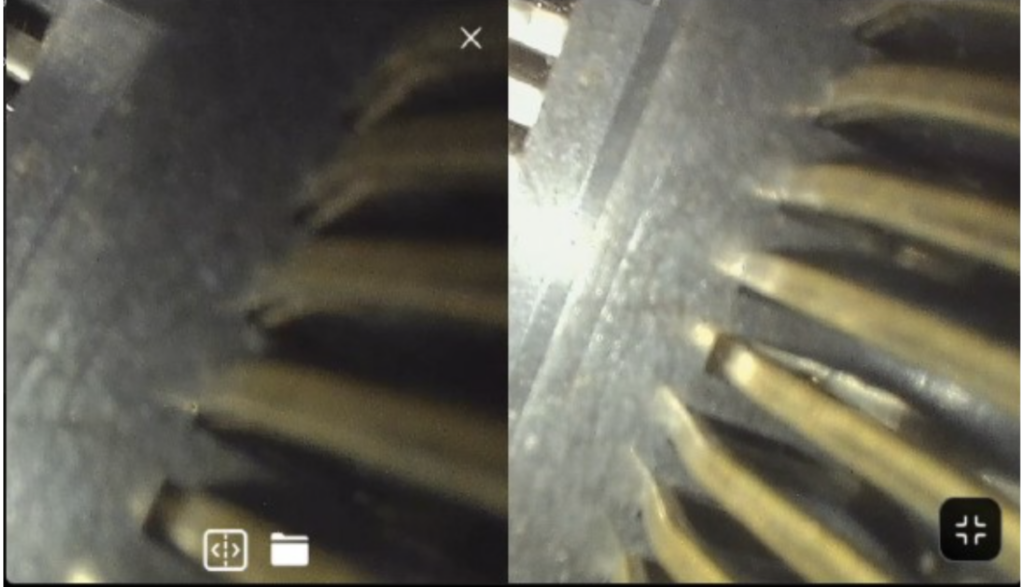

ライブ画像と過去画像の比較機能で合否判定もスムーズです。

---

---

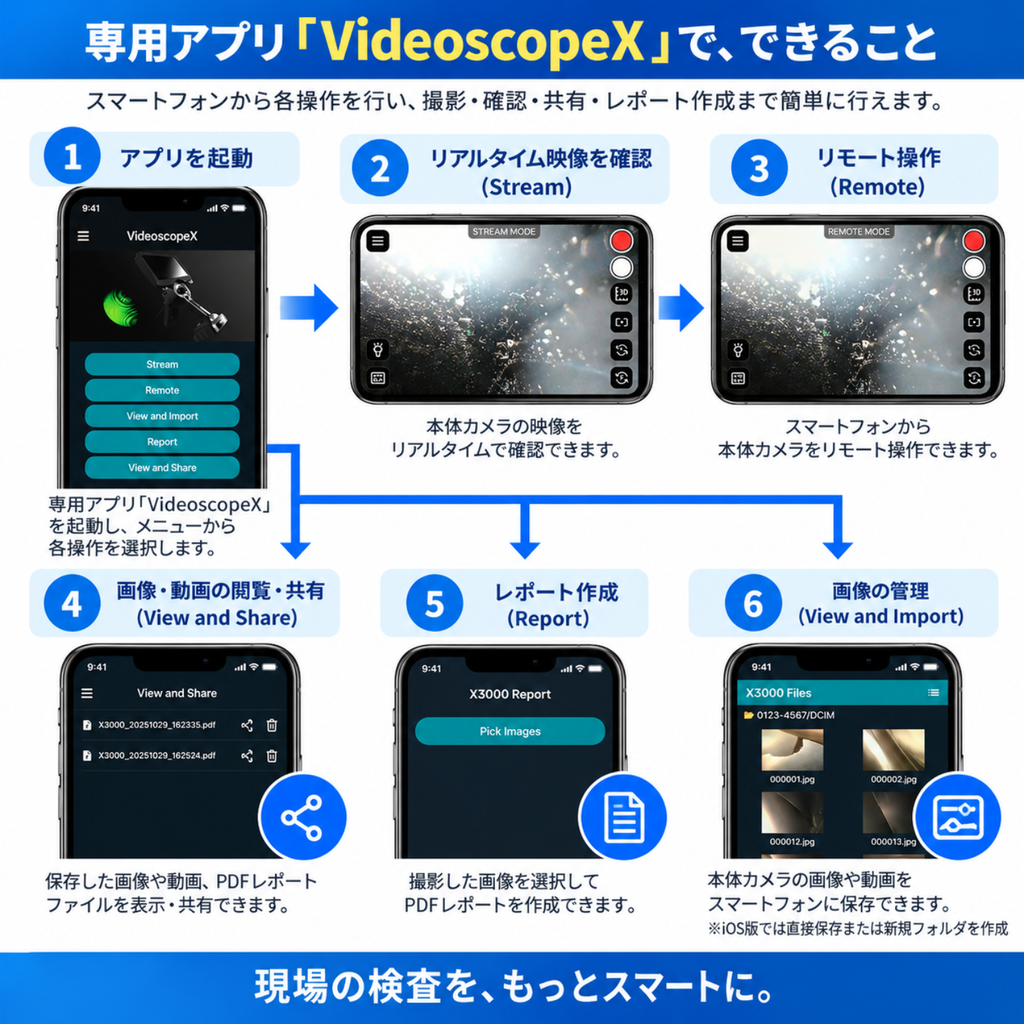

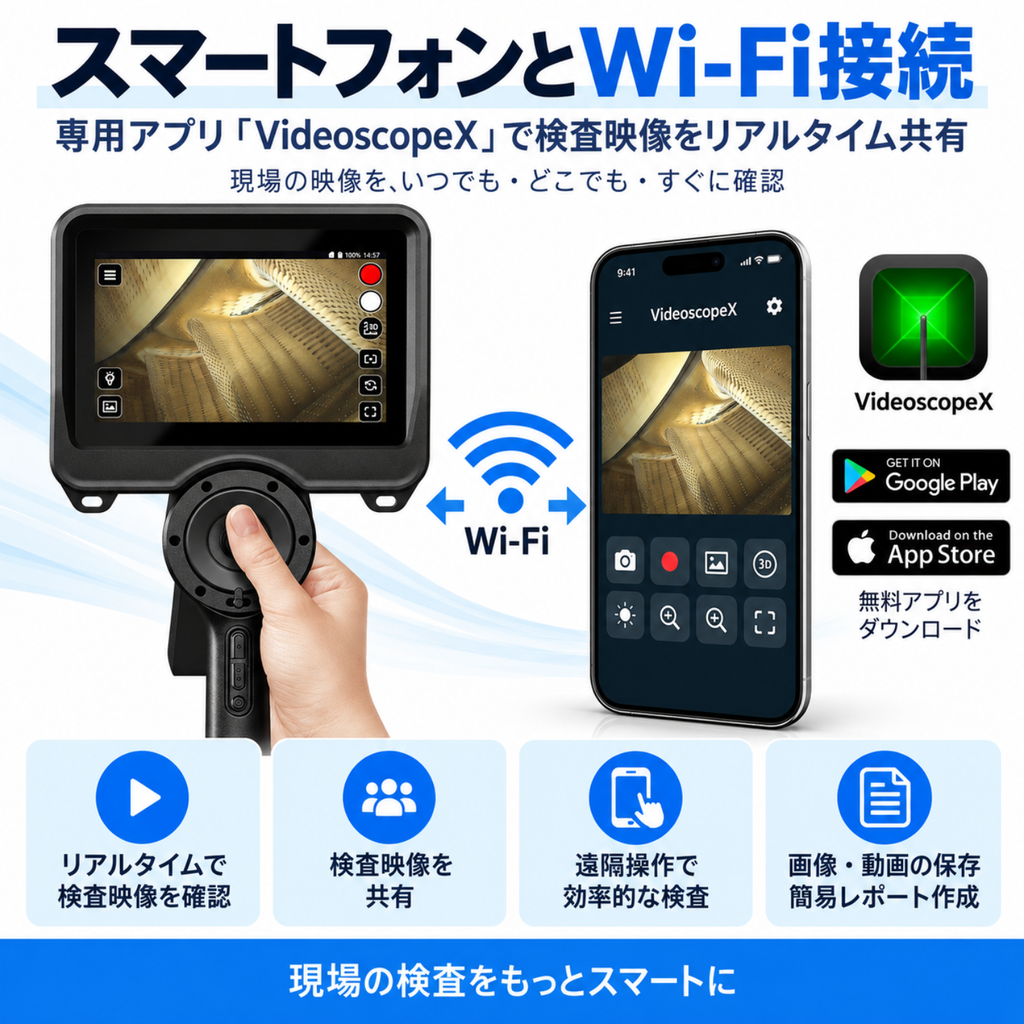

リモート共有・レポート作成を効率化するモバイルアプリ「VideoscopeX」

専用アプリ連携により、スマホやタブレットでのリアルタイム画面共有やリモート操作に対応。画像注釈やロゴ挿入機能で、現場にいながら説得力の高い検査レポートを短時間で作成・共有できます。

航空・プラント・製造業における豊富な導入・活用事例

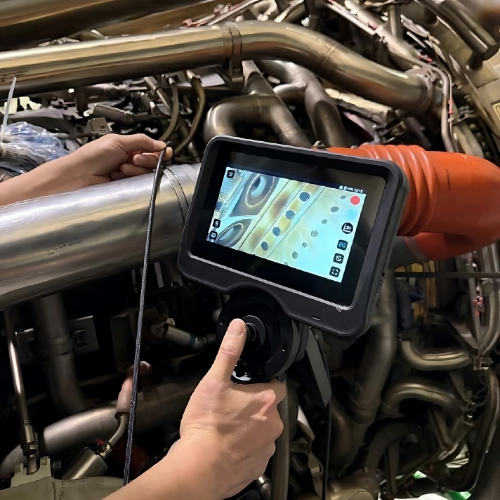

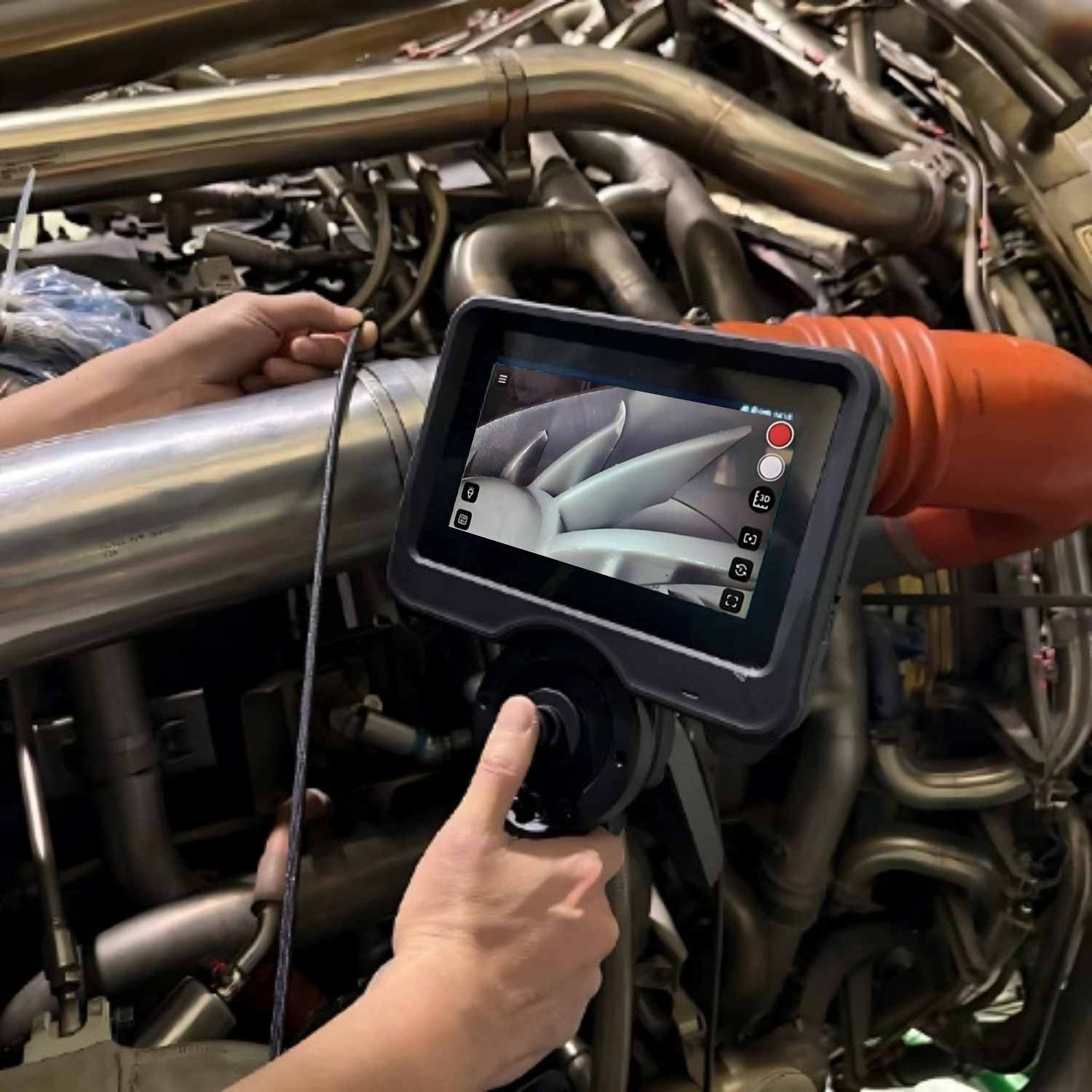

航空機タービンブレード、ボイラーチューブ、溶接部、車体構造の点検など幅広い分野で活躍。
これまで解体が必要だった暗所・狭小部の形状変化や摩耗を非破壊かつ短時間で高精度の評価へと導きます。

工業用内視鏡ビデオスコープX3000 仕様

装置本体の仕様

寸法	L:355 W:216 H:214 (mm)
重量	2,200 g
防水性	IP54
ディスプレイ	7インチ タッチスクリーン
I/Oポート	・電源ボタン ・Micro SDメモリーカードスロット ・USB Type-C（データ転送用） ・Micro-HDMI（AV出力） ・リセットボタン（ピン押し）
先端温度警告	画面上にLow / Middle / Highで警告表示
電源インジケーター	画面上に0～100%で表示
マイク	内蔵型（設定メニューでON/OFF可能）
メモリ媒体	外部Micro-SDカード（最大128 GBまで）
バッテリー
寸法	L:125 W:114 H:58 (mm)
重量	520 g
充電時間	4.7～4.33 時間（2.5A～3A） ※ACアダプタ出力：45W, 3A
可動時間	通常3時間
LEDインジケーター	赤：充電中 緑：フル充電 点滅：異常
動作温度	0°C～40°C（ACアダプター使用時）
保存温度	0°C～60°C
バッテリー充電温度	0°C～45°C

カメラケーブル仕様

静止画解像度	前方 & 側方：2560×1440
動画記録解像度	前方 & 側方：1920×1080
視野角	前方（0°）+ 側方（90°）
先端長	25 mm
外径（OD）	6 mm
プローブ長	3 m
プローブ構造	タングステン鋼編組
視野（FOV）	95° ±5%
被写界深度（DOF）	10 mm ～ ∞

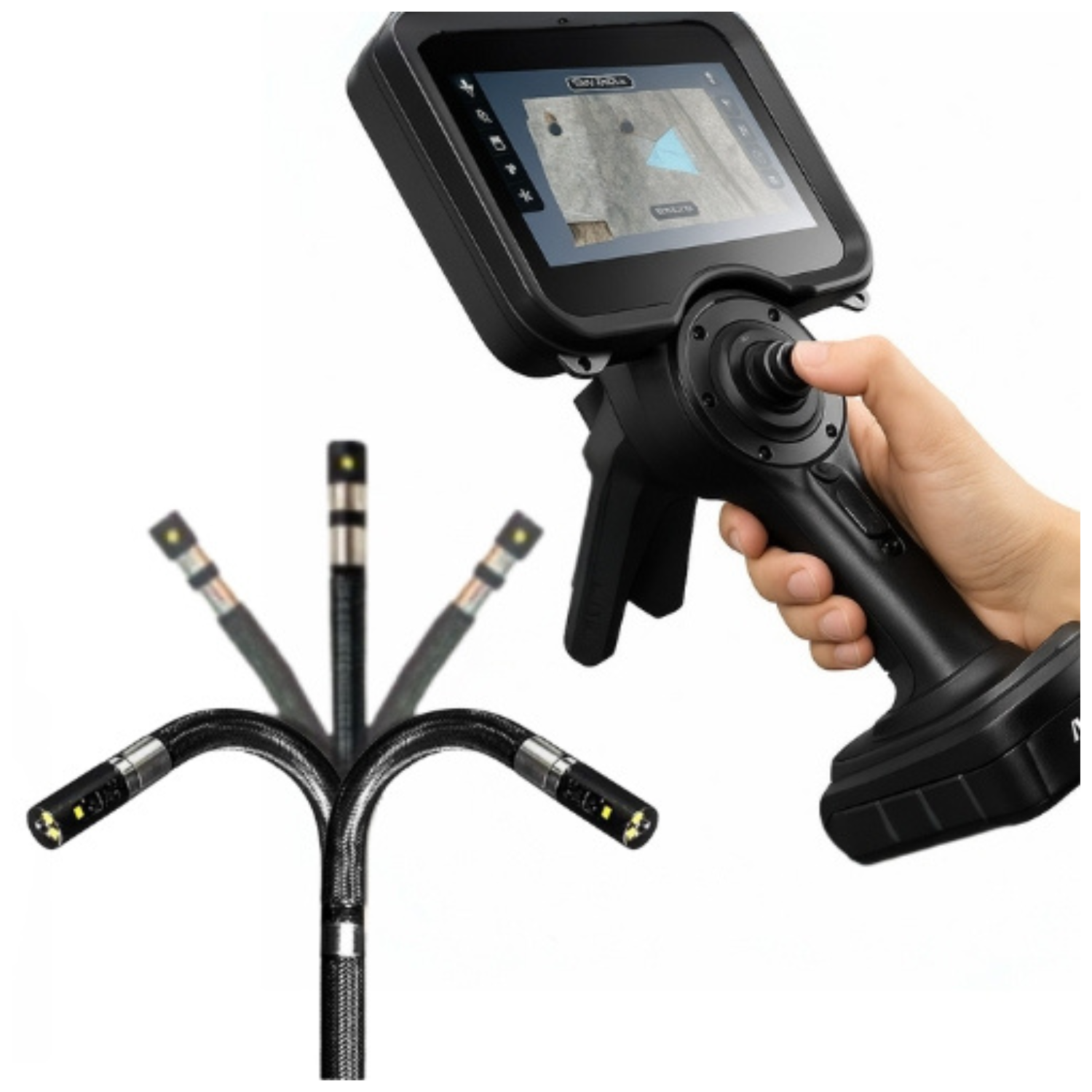

ネック屈曲角度	最大130°
先端構造	ステンレス製ハウジング 前方＋側方に2組の構成：カメラ／光源／マイクロプロジェクター内蔵
照明光源	前方：ファイバー＋内蔵LED 側方：先端LED
屈曲操作	ロックボタン付きフルメカニカルジョイスティック操作
コンソール操作ボタン	トリガー：スナップショット／フリーズ／録画 ラウンドボタン：明るさ＋／－／カスタムホットキー
防水性	カメラ先端：IP67 本体：IP54
耐熱性	最大100℃
先端部動作温度	-10°C～100°C（空気中）、10～30°C（水中）

本体仕様

規格
基本安全	CE / FCC
EMC	EN55032 / 24、part 15B（ITE）
環境規格	WEEE / RoHS / REACH / CA65 / 紛争鉱物
バッテリー試験・認証	UN38.3（1.2m落下 / 3M積載 / 試験概要）、 PSE、IEC62133、BSMI、CCC
付属品
HDMIケーブル（映像出力）	1.5m、HDMI 1.4a、TYPE A to TYPE D（Micro HDMI）
USBケーブル（データ転送）	1m、Type-C to Type-A
キャリーケース	密閉型キャリーケース
Micro SDカード	最大128GB
ユーザーマニュアル	日本語
バッテリー	DC出力 7.8V、9800mAh ×1個
DC電源アダプター	USB PD 45W（ケーブル付属）

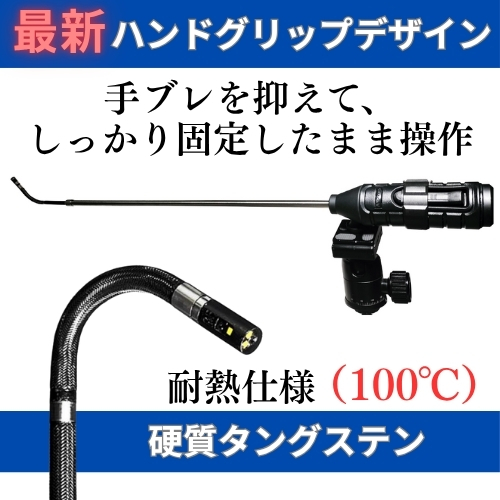

リジッドスリーブ	取り外し可能なハンドグリップ ×1本 45cm ステンレス製延長ポール ×2本
カメラガイド（3種）	Ø18 mm（GXA-CG6018）、Ø38 mm（GXA-CG6038）、Ø65 mm（GXA-CG6065）

【テスト済みオイル】
・エンジンオイル ・塩水 ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油
・トランスミッションオイル ・灯油 ・洗浄液（ガラス） ・食用植物油 ・航空用燃料油
・油圧油 ・タービンオイル ・不凍剤 ・エタノール

※1：電池カバー、USB端子カバー、SDカード挿入口とHDMI出力端子のカバーがしっかりと取り付けられた状態で、防水性能が保持されます。

費用対効果：導入で何が得られるか（ROI）

評価項目	従来の検査手法	3D計測機能付き工業用内視鏡 X3000導入後の効果（ROI）
検査スピード・工数	解体検査や手動測定により数時間〜数日を要していた	撮影から3D測定までわずか10秒。 解体工数を削減し作業時間を大幅短縮。

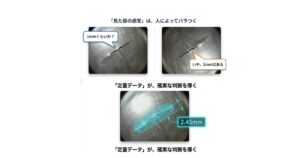

品質管理・判定精度	平面画像による目視確認のため、傷の深さが追えず属人的	欠陥の深さ・面積・角度を数値（定量）で評価。 見落としや誤判定を防止。
設備ダウンタイム	点検のための設備停止時間が長く、稼働損失が大きい	冷却を待たずに点検可能（100℃耐熱）。 設備の早期復旧を実現。
部品・修理コスト	定量評価ができず予備的・過剰な部品交換が発生	摩耗や腐食の進行度を正確に可視化。 使える部品の早期交換を防ぎコスト最適化。
報告書作成コスト	事務所に戻ってからの画像整理や手動レポート作成に時間消費	現場アプリで画像注釈・レポート作成。 報告作業時間を劇的に削減。

よくある質問と回答 FAQ

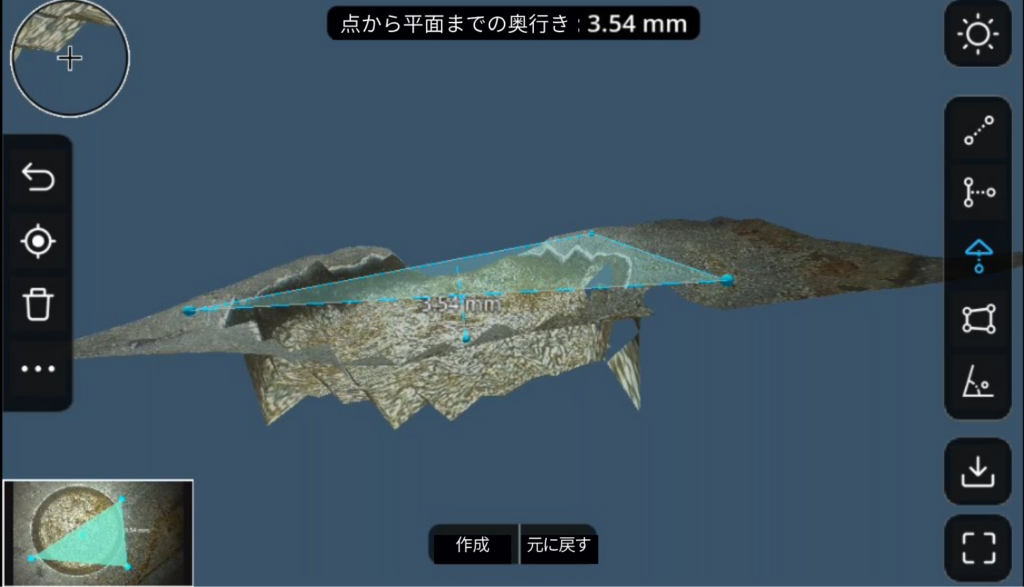

3D計測を行うのに特別な校正や複雑なソフトウェア設定は必要ですか？

いいえ。

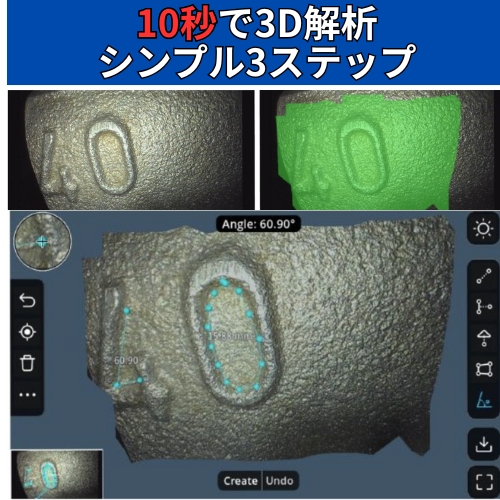

複雑な設定は一切不要です。X3000は「撮影」「3D再構築」「測定」の簡単な3ステップ（約10秒）で本体画面上で直感的に深さや面積の測定が行えます。
また、PC用の詳細解析・計測ソフトも標準付属しています。

デュアルビュー（2カメラ）はどのように切り替えますか？

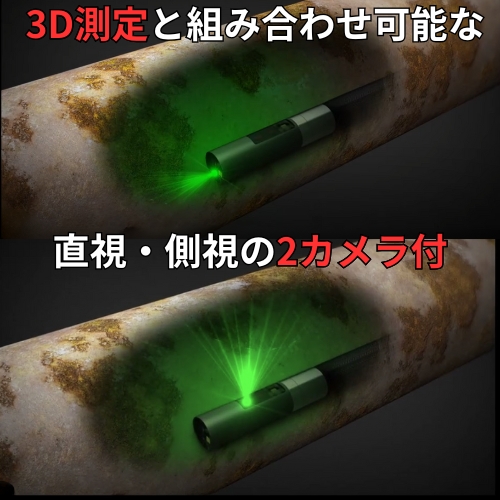

プローブ先端に直視（0°）と側視（90°）の2つのカメラレンズが内蔵されています。
手元のコンソールボタンを押すだけで、プローブを抜き差しすることなく前方と側面の映像を瞬時に切り替えて観察・測定できます。

高温の環境下（例えば運転直後のエンジンや配管）でも使用できますか？

はい。
プローブ部は最高100℃までの耐熱仕様となっています。
また、先端には温度警告センサーが搭載されているため、過熱リスクをモニター上で把握しながら安全に作業できます。

現場への持ち運びや高所作業はしやすいですか？

本体重量は約2.2kgと軽量で、持ちやすいハンドグリップ設計を採用しています。

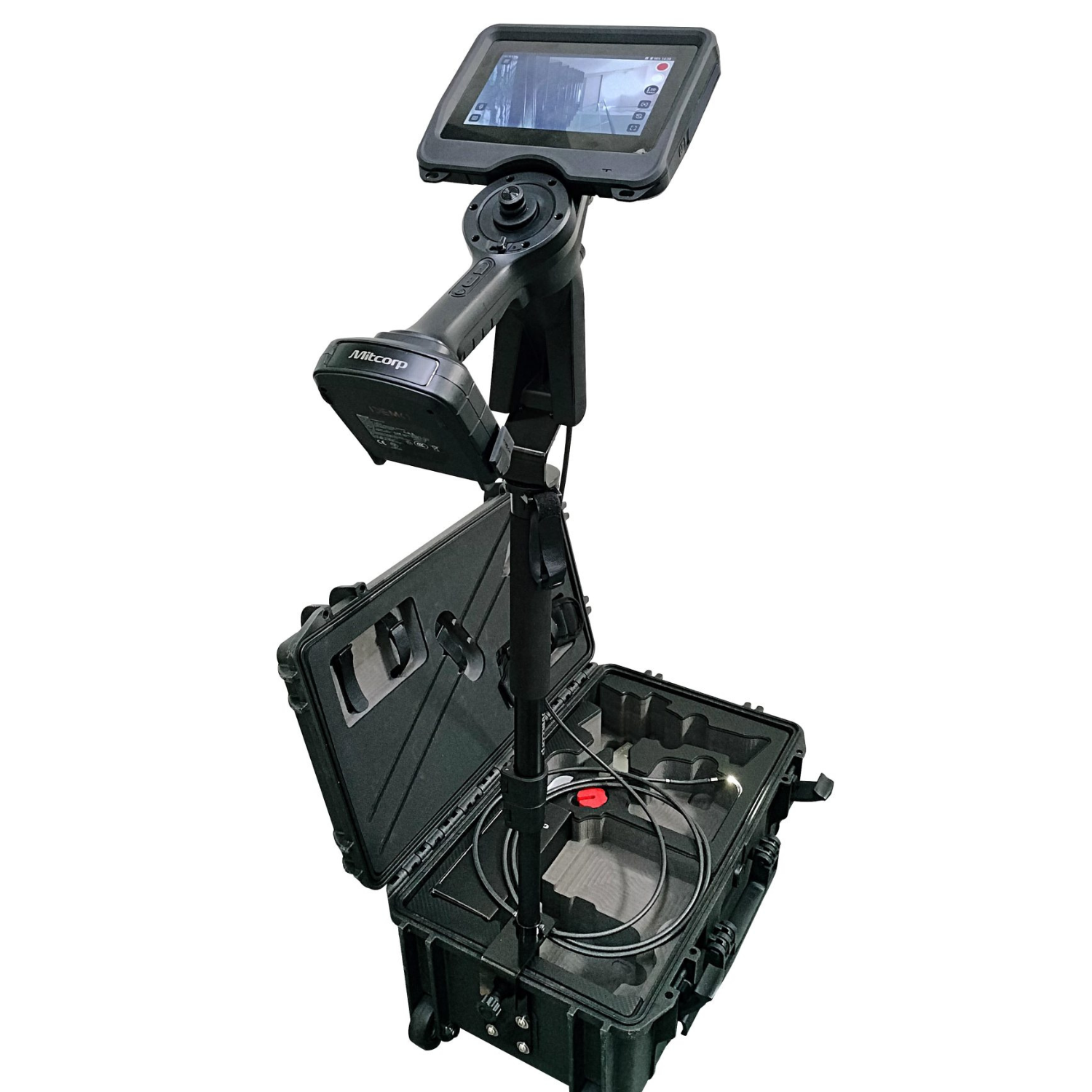

キャスター付きオールインワンケースやハンズフリー用のモノポッド（一脚）も付属しており、高所作業やプラント内の移動にも最適です。

購入前に実際の現場でデモ機を試すことはできますか？

はい。
SATOTECH（佐藤商事）では無料の現地デモやデモ機の貸出相談を承っております。ご検討中の対象物（配管・エンジン・構造物等）で実際の見え方や3D計測精度をご確認いただけます。

---
