先端可動式 3D計測内視鏡 JQX-3D φ6.0mm（防水耐油 / HDMI / WiFi）

3D工業用内視鏡JQX-3Dは、見た目だけでなく「数値」で評価。高精度な3D計測内視鏡です。
対象物を3Dモデル化し、距離、面積、深さを正確に数値化する3D計測機能を搭載。

2つのレンズによる高精度3D計測で「曖昧な検査」を排除

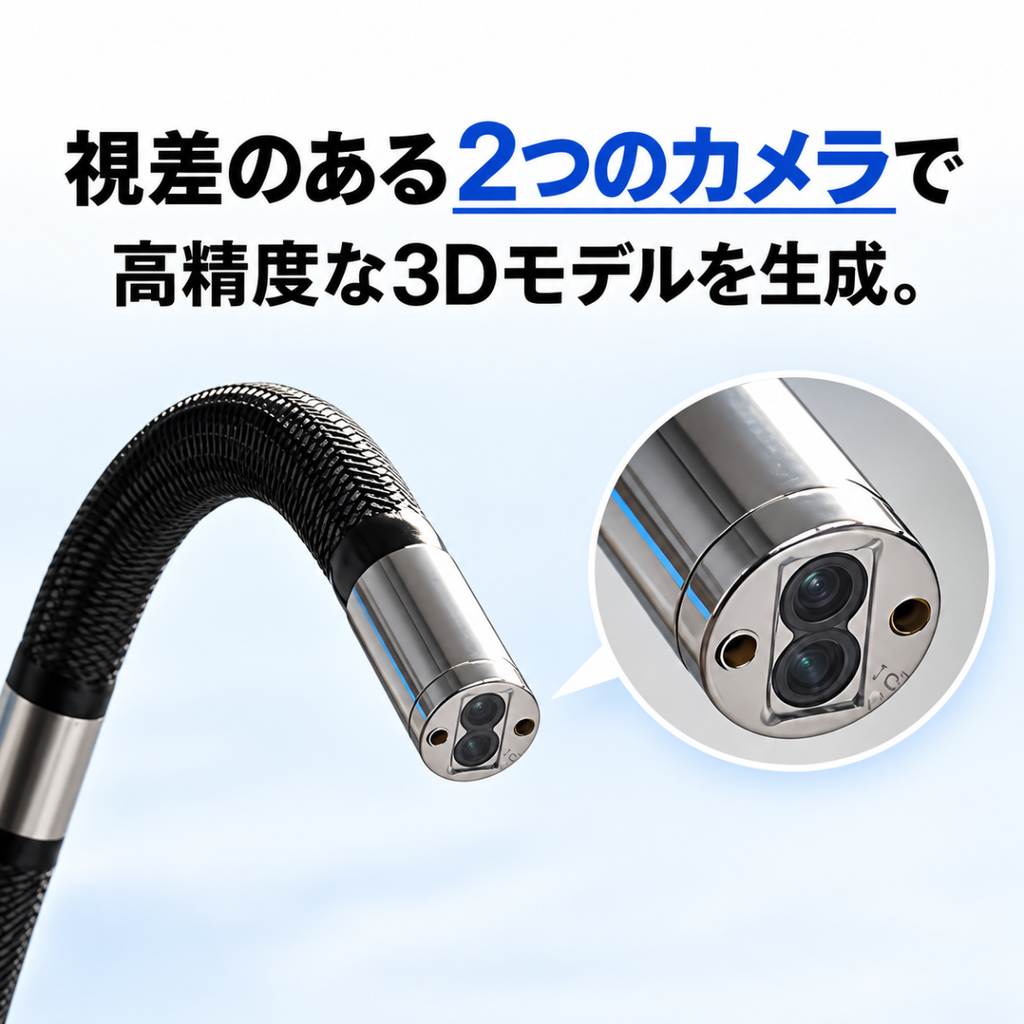

視差を持つダブルレンズ設計（二眼式3D撮影）により、対象物の立体化と高精度の寸法測定を実現。レンズ交換不要でスムーズに距離・面積・深さをデータ表示し、検査基準の標準化に貢献します。

計測したい箇所をタップするだけで、距離、深度、面積、角度を計測

二眼カメラによって、キズの深さや形状を立体的に確認できる3D計測機能つきです。傷の深さ・面積・距離を高精度に数値化する先端可動式工業用内視鏡です。

---

---

---

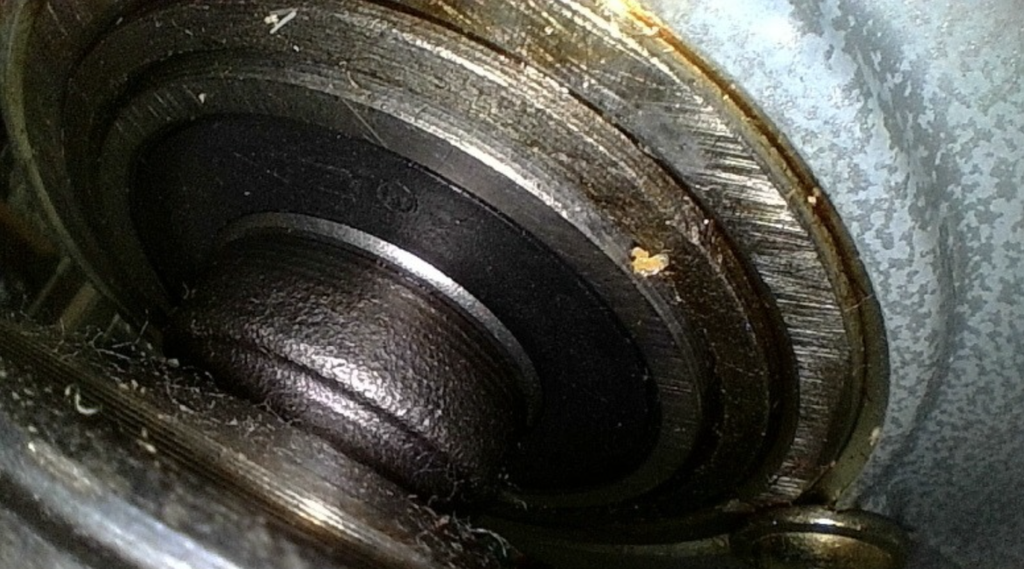

高精細映像で微細な傷・腐食を確認する映像性能

5.5インチ有機ELディスプレイ採用で圧巻の高画質

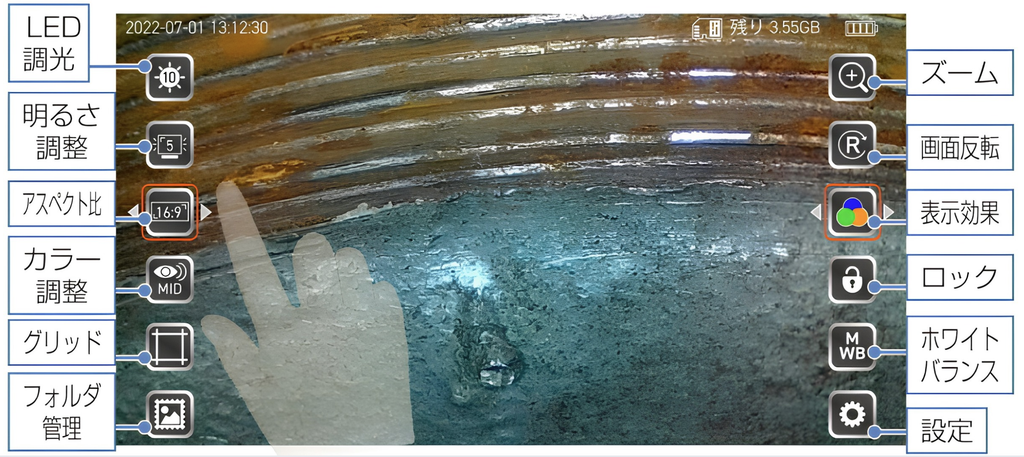

タッチスクリーンでLED調光・明るさの調整・ズーム・画面反転・グリッド表示・ホワイトバランスなど簡単操作

仕様

本体部

IP規格	本体：IP54※　ケーブル：IP67
ディスプレイ	5.5インチ 有機ELタッチスクリーン
画面解像度	HD 1920×1080 ピクセル
電源	リチウムイオン電池×2／USBアダプター経由の給電
連続駆動時間（充電時間）	約3時間（約3時間）
機能	静止画撮影、動画撮影、再生、 LED調光（11段階）、明るさ（11段階）、アスペクト比、 カラー調整、グリッド表示、ズーム（10段階）、画像反転、 ロック（画面固定）、ホワイトバランス
メモリ	SDカード（～32GB）
インターフェース	SDカードスロット、HDMI接続端子、USB接続端子（Type C）、イヤフォンジャック
静止画記録形式	BMP／PNG／JPG　1280×720ピクセル
動画記録形式	AVI／MP4　1280×720ピクセル
動画フレームレート	16 fps
静止画記録可能枚数	約8000枚（SDカード32GB使用時）
動画記録可能時間	約16時間（SDカード32GB使用時）
言語	日本語・英語・簡体中国語・繁体中国語・フランス語・スペイン語・ドイツ語・韓国語
使用環境温湿度	本体：0℃～50℃／ケーブル：0℃～60℃・90％RH（結露なきこと）
保管環境温度	0℃～40℃
サイズ	高さ345mm×幅157mm×厚さ185mm（スタンド含む）
重量	約950g（スタンド・電池含む）

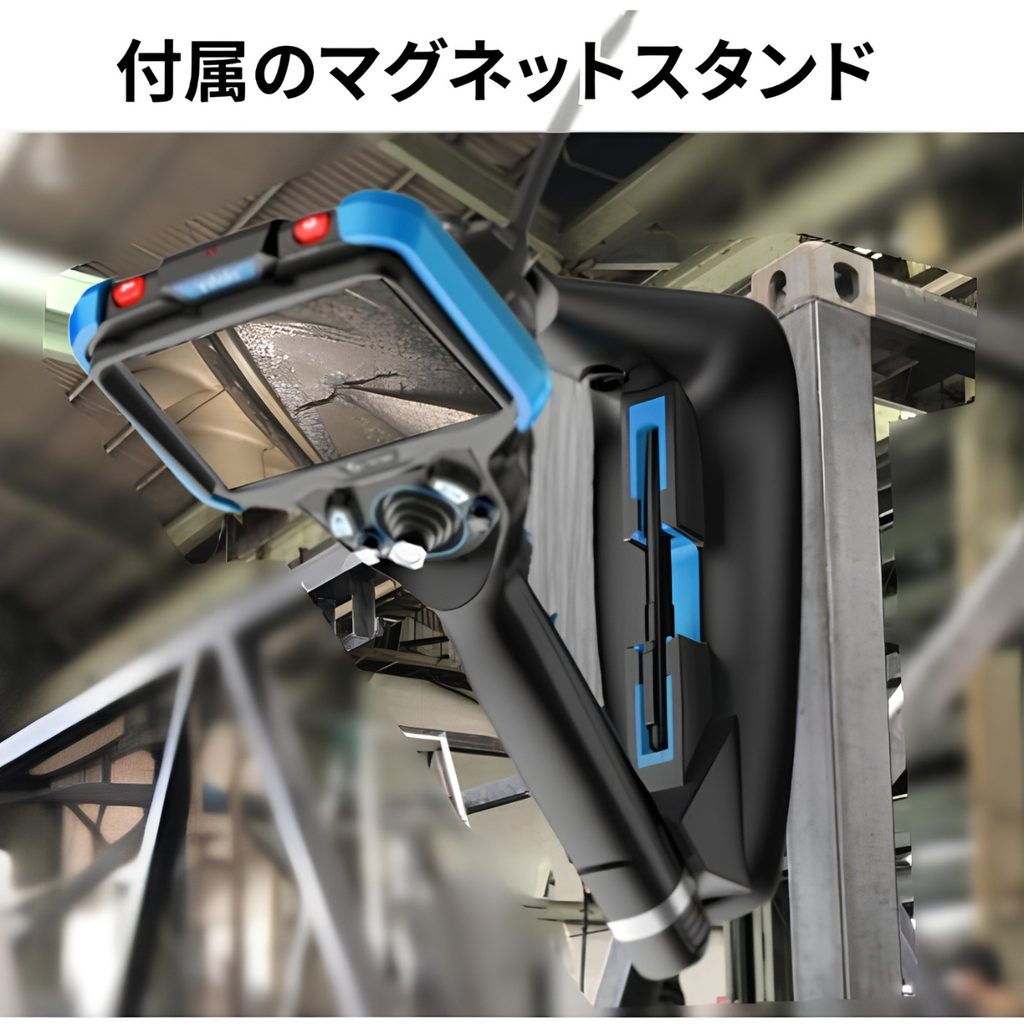

付属品	リチウムイオン電池（×2 装着済み）、HDMIケーブル、USBケーブル（Type C-Type C・Type A-Type C）、SDカード、SDカードリーダー、USBアダプター、ストラップ、固定バンド、スタンド（装着済み）、スタンド用ネジ（長ネジ×2）、ストラップ用ネジ（短ネジ×2）、タッチペン、取扱説明書
注記	※バッテリー格納部、端子カバーなどがしっかりと取り付けられた状態で、防塵防水性能が保持されます。

※バッテリー格納部、端子カバーなどがしっかりと取り付けられた状態で防塵防水性能が保持されます

ケーブル

カメラケーブル：擦れに強いタングステン採用

直径（∅mm）	6.0
長さ（m）	1.5ｍ	3ｍ
照度	100000 LUX
先端可動方向	全方向
先端可動域	170°±10°	120°±10°
カメラ解像度（ピクセル）	1280×720
測定方位	前方
カメラ焦点深度	8 mm ～ 100 mm
視野角	120°
材質	タングステン
耐熱温度	0 ℃ ～ 60 ℃
IP規格	IP67
耐油（防滴）	マシンオイル、ブレーキオイル（DOT 4）、トランスミッションオイル

※ケーブルはお客様にて交換可能です。（付属説明書参照）
※可動域は先端径・有効長によって変わります
