油圧ポンプのビデオスコープ（工業用内視鏡）検査は、ポンプを分解することなく、内部の摩耗、傷、腐食、異物混入を非破壊で確認できる重要な手法です。ピストンやシリンダーブロック、バルブプレートの表面状態を直接観察することで、重大な故障や稼働停止を未然に防ぎます。
ビデオスコープ検査は以下の手順とポイントで行われます。
- 検査部位: ポンプを分解せずに、ポートやドレンラインの開口部から挿入し、ピストン、斜板、シュー、バルブプレートなどを目視確認します。
- 確認すべき異常: ピストン摺動部の異常な縦傷やカジリ、バルブプレートの摩耗やキャビテーションによる侵食（エロージョン）、内部の異物の堆積などを発見できます。
- 機材の選び方: 油圧オイル内での使用を想定し、耐油性・防水性（IP67など）に優れたカメラプローブ と、金属の反射を抑えて細部を鮮明に映し出す調光機能付きLEDライトが不可欠です。
【一瞬で分かる】油圧ポンプのビデオスコープ検査とは

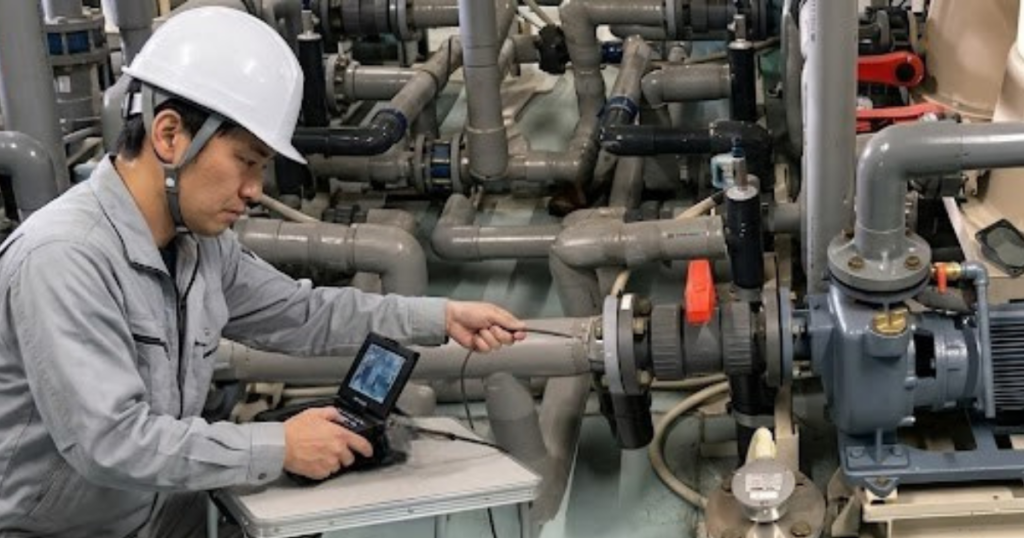

油圧ポンプのビデオスコープ検査とは、分解作業を行わず、耐油性の極細内視鏡を既存のポートから挿入し、内部のギア、ピストン、ベーンなどの摩耗や損傷を直接目視する点検プロセスです。
なぜ油圧ポンプにビデオスコープが必要なのか？
油圧システム最大の敵である「コンタミネーション（異物混入）」を防ぎつつ、ポンプ内部のキャビテーション（気泡による壊食）や金属疲労を最速・安全・低コストで特定するためです。
油圧ポンプの分解点検が抱える3つのリスク
これまで主流だった「予防的な完全分解（オーバーホール）」は、実はポンプの寿命を縮めるリスクを伴います。
- 二次汚染（コンタミネーション）： 分解・組立時に大気中の塵埃やウエス（布）の繊維が混入するリスク。
- 再組立時の精度低下： ミクロン単位のクリアランスを持つシールの噛み込みや、トルク管理のミスによるオイル漏れ。
- 甚大なダウンタイム： ライン停止から作動油の抜き取り、分解、再組立、エア抜きにかかる膨大な時間コスト。
【リスト終了】
分解は「修理・部品交換が確定した時」のみに行うべきであり、事前の状態把握には非破壊検査が不可欠です。

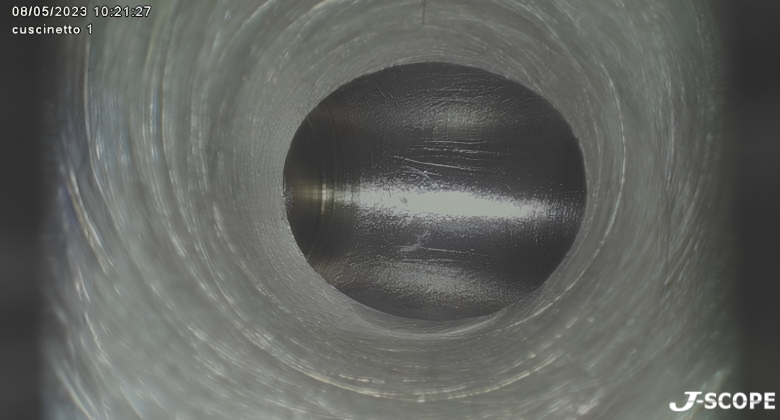

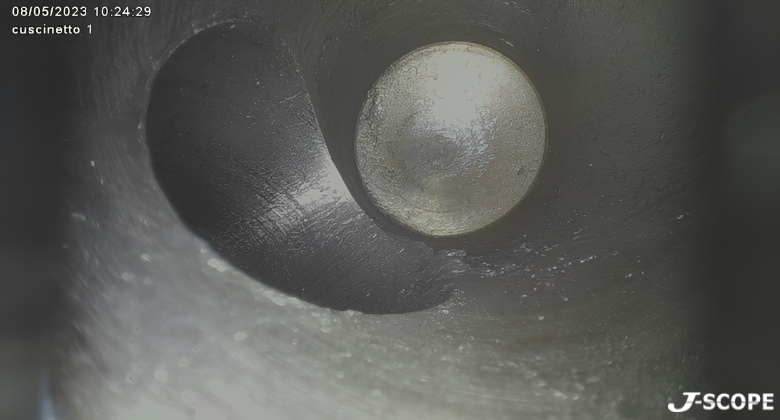

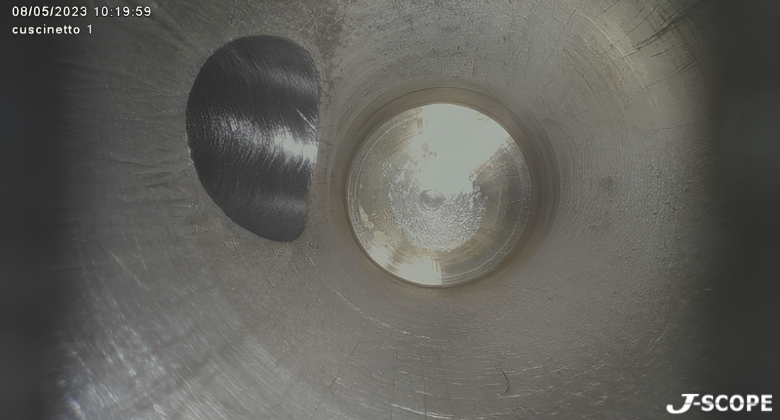

内部の重要観察ポイント（摩耗・クラック・異物）
油圧ポンプ（ピストンポンプ、ギアポンプ等）の内部で、故障の予兆として必ず確認すべき3つのポイントを解説します。
作動油の潤滑不良や微粒子の混入によって生じる金属面の筋状の傷（スカッフィング）を確認し、内部リークによる圧力低下を予知します。
吸入側の圧力低下で発生した気泡が弾ける際の衝撃で、インペラやハウジング内壁がスポンジ状に欠落していないかを至近距離から観察します。
フィルターで取り切れなかった金属粉やシール材の破片が滞留していないかを確認します。
現場が求めるビデオスコープ「X2000」の必須要件
作動油が残留する油圧ポンプ内部の検査は、一般的な内視鏡では故障の原因となります。Mitcorp「X2000」が世界中のエンジニアに選ばれる理由は、その過酷な環境を凌駕するスペックにあります。
- 最高等級の耐環境性能（IP67耐油仕様）
エンジンオイル、油圧油、タービンオイルに完全に耐えうる特殊ケーブルを採用。作動油に触れてもレンズや操作系が劣化しません。 - 全方向360°先端可動とタングステンブレード
強靭かつ柔軟な外装により、狭く曲がりくねった内部ポートにもスムーズに挿入可能。
ジョイスティック操作で死角ゼロの視界を確保します。 - 高コントラストな画像処理（ナイトビジョン）
作動油で黒光りする内部や、光が届きにくい深部でも、独自アルゴリズムで鮮明に明るく映し出し、微小なクラックを見逃しません。
費用対効果（ROI）：X2000導入がもたらす圧倒的メリット
X2000による非破壊検査の導入は、不要なメンテナンスコストを根絶し、生産ラインの稼働率を極限まで高めます。
| 項目 | 従来の手法（時間基準保全・分解） | X2000導入後（状態基準保全・非破壊） | ROI（得られる効果） |
| 作業時間 | 1日～数日（重機・設備の完全停止） | 約30分～1時間 | ダウンタイムの大幅な削減による生産ロスの回避 |
| メンテナンス費 | スケジュールに基づく一律の部品交換 | 劣化状態に応じた的確な交換 | まだ使える高額部品の延命、過剰整備の排除 |
| トラブル対応 | 異音発生時の手探りでの原因究明 | 即時の映像確認による原因の特定 | 迅速な部品手配とダウンタイムの最小化 |
油圧ポンプ検査のよくある質問（FAQ）
- 作動油がたっぷり入った状態でも検査できますか？
-
X2000のケーブルは耐油性を備えていますが、不透明な作動油の中にレンズが完全に水没すると視界が遮られます。基本的にはオイルを抜いた状態、または油面より上の空間（ポートやハウジング内）の検査にご使用ください。
- どのくらいのサイズのポンプから挿入可能ですか？
-
ポンプのドレンポートや点検口のサイズに依存します。X2000にはφ2.8mm、φ3.9mm、φ6.0mmなどの多彩なケーブル径が用意されているため、小型のギアポンプから建機用の大型ピストンポンプまで幅広く対応可能です。
- 撮影した画像は保全記録として残せますか？
-
はい、可能です。本体のSDカードに高解像度（Wide-SVGA以上）の静止画や動画として保存でき、タッチパネルを使ったテキスト入力（タイトル機能）も備えているため、事後報告や傾向管理（トレンド監視）の資料としてそのまま活用できます。
油圧システムの突然死を防ぐ、タフネスと高画質の融合
油圧ポンプの内部検査における「見えない・届かない・壊れやすい」という課題を、X2000が完全に解決します。
貴社の設備に合わせた最適なプローブ径の選定や、実際の現場での無料デモンストレーションについては、以下よりお気軽にお問い合わせください。
