真空バルブ内部の微小な傷や異物は、重大な真空漏れ（リーク）に直結します。本記事では、バルブを分解せずに内部状態を正確に把握する「非破壊検査」の具体的手法と導入メリットを解説します。
バルブ内部の検査に最適なビデオスコープの特徴
- 先端可動式カメラ: ジョイスティックや手元の操作でカメラの向きを自在に変えられ、バルブの弁体やシート部の見えにくい奥側も死角なく観察できます。
- 高画質モニターと録画機能: 鮮明な映像により微小なバリやサビを見逃さず、点検記録としてデータや動画をSDカード等に保存できます。
- 極細径スコープ: 口径の小さいバルブや細い隙間にも挿入できる、直径1.7mm〜6.0mm程度の極細カメラヘッドが選ばれます。
- 防水・防塵設計: 液体や油分が付着する過酷な環境下でも耐えうる堅牢性（IP67など）が必要です。
狭所検査に強いビデオスコープ一覧
高精細映像と操作性が、現場検査の成果を変えます。 工業用内視鏡の常識を変える、圧倒的な可視化性能。 高品質・超高画質。高機能と直感操作を両立。
【サトテックで国内フルサポート体制】
\ 製品の詳細な仕様や特徴、オプション品などを網羅 /
【一瞬で分かる】真空バルブのビデオスコープ検査とは

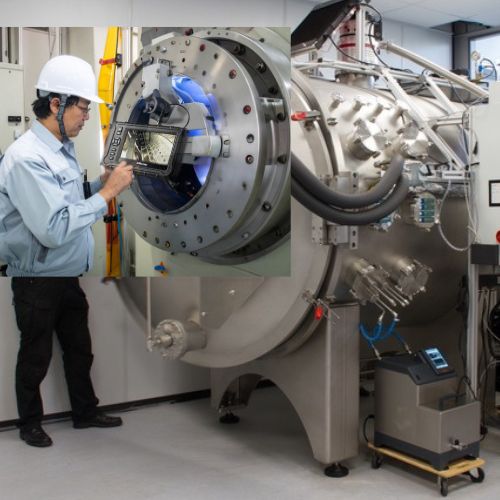

真空漏れ（リーク）を未然に防ぐため、現場のエンジニアは工業用内視鏡（ビデオスコープ）をどう活用しているか。具体的な検査手法と品質保証への貢献を解説します。

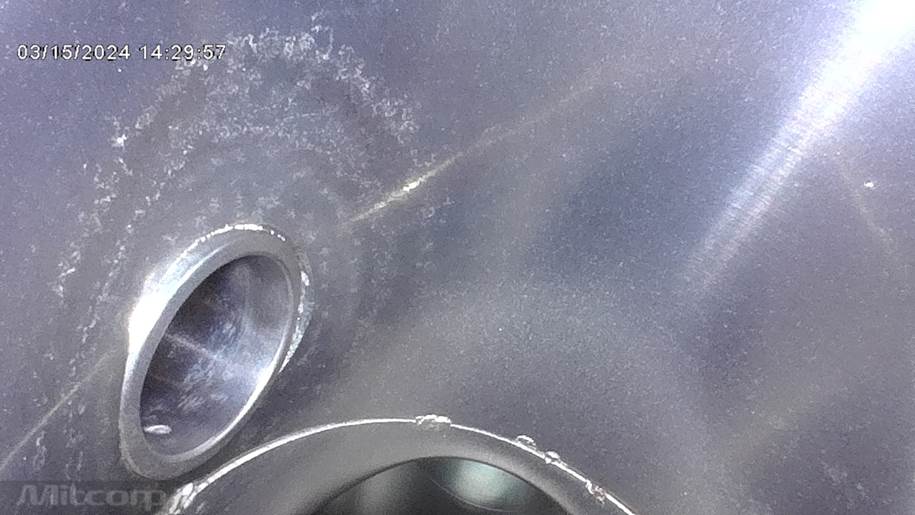

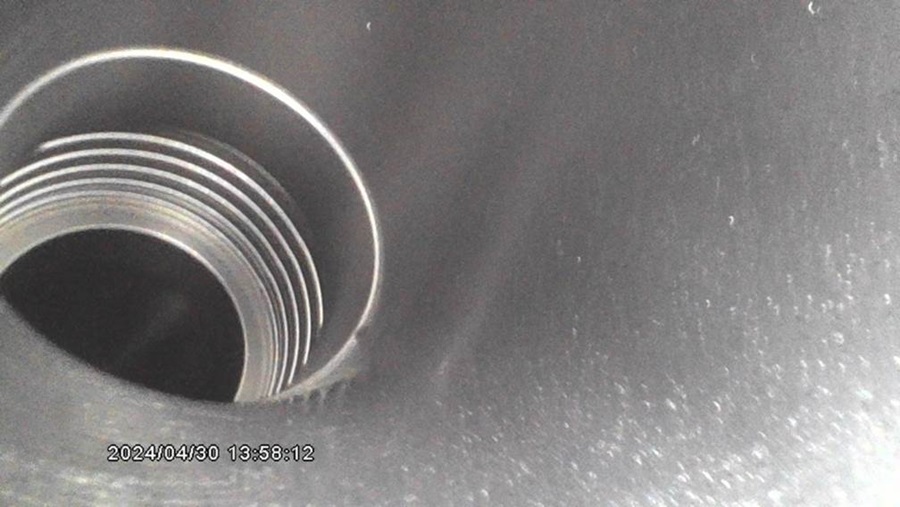

複雑なバルブ構造を分解せず、極細プローブを挿入して内部のOリング溝やシート面を直接確認する非破壊検査技術です。
大気開放や分解に伴う「二次汚染リスク」と「ダウンタイム」を排除し、肉眼では到達できないバルブ深部の異常（汚染、微小クラック、組立不良）を最速で特定するためです。
世界的な高精度製造の現場（半導体、航空宇宙、製薬）では、以下の「3つのアプローチ」で検査が実施されています。
システム組み込み前にバルブ内部の初期不良を特定し、稼働後の真空性能低下を確実に防ぎます。
- 微粒子汚染（パーティクル）： 製造・輸送過程で付着したダストの確認。

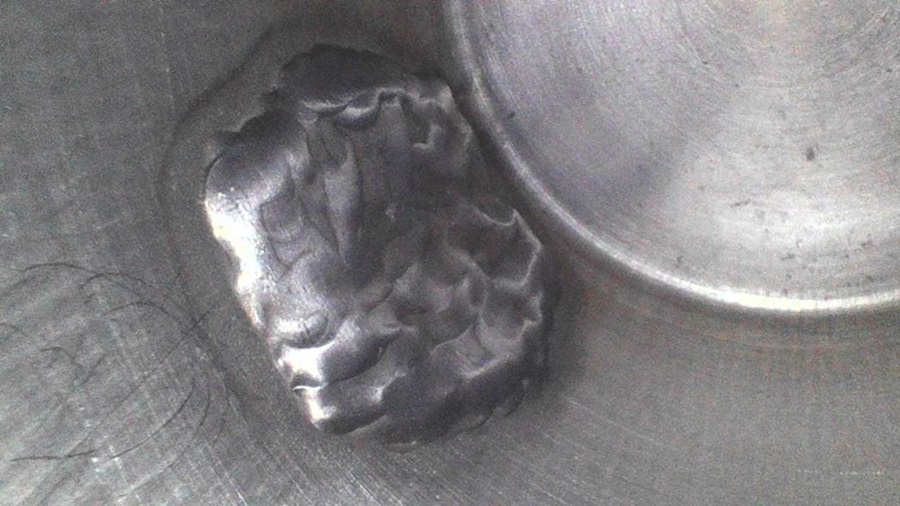

- 加工・溶接の残留物： バリや切削屑、スパッタの有無。
- 表面の粗さ・腐食： 到達真空度に影響を与える内壁の微細なダメージ。
装置を分解することなくシール面の劣化を定量的に監視し、最適な部品交換時期（状態基準保全）を判定します。
- 密封面（シール面）： 摩擦による金属荒れや経年劣化。
- バルブシート： 繰り返しの開閉動作による摩耗状態。
- Oリング溝・ガスケット： ゴムの硬化、亀裂、微細な異物（FOD）の挟み込み。
真空度が低下した際、システムを解体せずに迅速に原因を特定。圧倒的なスピードでライン復旧を実現します。
- 溶接部の微細なクラック： 応力や熱疲労による継手部の亀裂。
- 不適切な着座（着座不良）： バルブが完全に閉じ切っていない状態の視認。
- 異物混入（FOD）： 駆動部やシール部への突発的なプロセス残渣の噛み込み。
「勘」に頼らない視覚的なフィードバックにより、根本原因の特定（ルートコーズアナリティクス）と是正措置が即座に行えます。
費用対効果（ROI）：導入で何が得られるか
ビデオスコープによる非破壊検査は、トラブル発生時の甚大な損失を回避する「最も確実な投資」です。
| 効果の分類 | ビデオスコープ導入前（分解・目視） | ビデオスコープ導入後（非破壊検査） | 費用対効果（ROI） |
| 稼働率の向上 | 分解・真空再引きによる数日の停止 | 数十分でのオンライン内部確認 | 億単位の機会損失（ダウンタイム）を防御 |
| 品質コスト削減 | 漏洩判明後のバッチ全廃棄リスク | 事前検証による歩留まり100％維持 | 製品ロス（スクラップ）の劇的な削減 |
| 監査対応コスト | 作業者の手書き報告書（証明力弱） | 画像・動画付きのデジタルレポート出力 | QA部門の書類作成工数を大幅に圧縮 |
エンジニアが直面するバルブ検査のFAQ
- どの程度のサイズのバルブから内視鏡検査が可能ですか？
-
先端径φ2.8mmの極細モデルを使用すれば、配管径が1/4インチ（約6.35mm）や3/8インチ（約9.53mm）の小型バルブ内部にもアクセスが可能です。
- ステンレス特有の光の反射で、内部が見えにくくなりませんか？
-
最新の工業用ビデオスコープには、金属面の乱反射を抑える画像処理機能（反射防止処理や明るさ調整機能）が搭載されており、ステンレス製のバルブ内部でも対象物を鮮明に観察できます。
- バルブの「不適切な着座（着座不良）」も内視鏡で正確に判断できますか？
-
はい、判断可能です。先端可動式のプローブをバルブ内部で折り曲げ（反転させ）、バルブが閉じた際のシート面との密着状態や、隙間に挟まった極小のFOD（異物）をダイレクトに視認・撮影できます。
- 溶接の微細なクラックや残留物を見逃さないための必須スペックは？
-
対象物に極限まで近づける「3mm程度の短い焦点深度（至近距離でのピント合わせ）」と、暗く光を反射しやすい内部環境に負けない「高解像度（HD以上）＋強力なLED照明」を備えたモデルが必須です。
- 既存の設備に対して、どこから内視鏡を挿入するのですか？
-
バルブ周辺の既存のポート（のぞき窓やセンサー用ポート）、あるいは接続されている配管を一部外した隙間から、φ3.9mmやφ2.8mmの極細プローブを挿入します。装置全体の解体は不要です。
技術者の要求を満たす、最高峰の工業用ビデオスコープ
事前設置検査からトラブルシューティングまで、エンジニアの厳しい要求（細径・先端可動・高画質）に完全対応。
