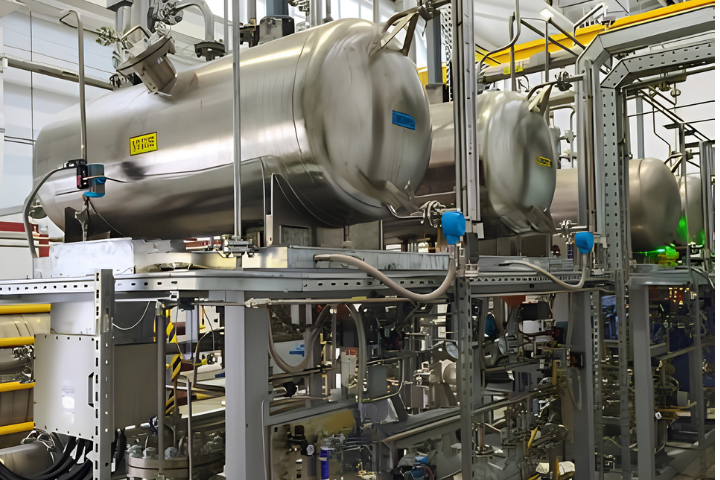

水素製造装置の内視鏡検査とは、配管や電解槽などの設備を分解することなく、アクセス穴から微小カメラを挿入し、内部の腐食や水素脆化によるクラックを直接目視・診断する非破壊検査です。重大な漏洩事故を防ぐ予知保全の必須技術です。
水素設備に工業用内視鏡が必須な3つの絶対的理由
水素は極めて分子が小さく漏れやすい性質があり、さらに金属を脆くする「水素脆化」を引き起こします。内視鏡による「分解レス」の高精度検査が安全稼働の鍵です。
- 水素脆化（脆性破壊）の初期兆候を可視化
肉眼や外部からの非破壊検査では発見が困難な、配管内壁の微細なヘアラインクラック（ヒビ）を高解像度カメラで確実にとらえます。 - 溶接部の裏波・酸化状態の正確な評価
高圧水素ガスが通る配管において、最も応力が集中する溶接部の内部状態（裏波の形状や欠陥）を直接観察し、漏洩リスクを未然に排除します。 - 分解点検に伴うダウンタイムと異物混入リスクの極小化
バルブやフランジの分解作業を最小限に抑えることで、稼働停止時間を短縮。また、再組み立て時のシール不良や異物混入のリスクを根本から無くします。
【実践】水素製造装置の主要な検査対象と観察ポイント
プラントの安全性を担保するために、特に重点的な点検が求められる箇所と、確認すべき異常（どこを、どう見るか）を解説します。
| 検査対象 | 確認内容 | 目的・リスク |
| 高圧水素配管網・溶接部 | 内壁の水素脆化割れ、サビ、溶接部の裏波不良・スラグ巻き込み・クラック。 | わずかな欠陥が高圧による大規模な水素漏洩・爆発事故に直結するのを防ぎます。 |
| 各種バルブ・シール部 | バルブシート面の摩耗、傷、異物の噛み込み、パッキン周辺の劣化。 | 確実な気密性の維持。微量のガス漏れ（リーク）による安全低下と品質低下を防止します。 |
| 水電解槽（セル）・改質器 | 電極板の表面劣化、触媒の異常、内部の腐食やスケール（水垢）の付着状態。 | 水素の生成効率・純度の低下を防ぎ、装置本来のパフォーマンスを維持します。 |
| 圧力容器・貯蔵タンク | タンク内壁の腐食、応力腐食割れ、溶接線の健全性。 | 継続的な高圧負荷による金属疲労を監視し、タンクの寿命評価と交換時期を判定します。 |
【事例】配管溶接部の微細クラック発見と重大事故の未然防止
水素プラントの定期メンテナンスにおけるビデオスコープの活用事例です。目視では不可能な欠陥を特定し、稼働停止の長期化を防ぎます。
- 直面した課題
水素ガスの微量リークが検知されたが、複雑に入り組んだ配管網のため、外部からの特定が極めて困難。全分解には数週間の稼働停止が必要。 - 解決へのアプローチ
エンジニアは、パージ（不活性ガス置換）完了後、直径3.9mmの先端可動式ビデオスコープを配管内部へ挿入。高輝度LEDで暗所を照らしながら曲がり角を突破。 - 劇的な成果
エルボ（曲がり管）直後の溶接部に、水素脆化が原因とみられる数ミリの微細クラックを発見。映像データに基づき、該当配管のみをピンポイントで切断・交換。全分解を回避し、メンテナンス期間を大幅に短縮しつつ重大事故を未然に防ぎました。
費用対効果（ROI）：導入による圧倒的なコスト削減
内視鏡検査の導入は、単なる機材購入ではなく、プラントの停止損害（機会損失）を最小化する強力な投資です。
| 項目 | 従来の分解点検 | ビデオスコープによる非破壊検査 |
| 作業日数 | 数週間（大規模な足場や分解が必要） | 数日〜数時間（即日完了も可能） |
| 必要コスト | 大規模な作業員体制、クレーン、交換用シール材等 | 機材導入費と検査員1〜2名のみ |
| 漏洩リスク | 再組立時の施工不良による新たな漏洩リスク | 分解しないため現状の気密性を維持 |
【圧倒的な費用対効果】
水素プラントの稼働停止は、1日あたり数百万円から数千万円の機会損失を生みます。
数十万円の高画質ビデオスコープを導入し、分解前の「一次診断ツール」として活用するだけで、不要な分解・復旧作業を回避でき、たった1回の定期点検で機材費用の何倍ものコストダウンを実現します。
水素プラント点検に最適なビデオスコープの選び方
光の反射が強い金属配管内や、入り組んだ経路で確実な証拠を残すためには、現場が求めるプロ仕様機の条件を満たす必要があります。
- 高解像度とハレーション防止： ステンレス配管特有の光の乱反射を抑え、微小なクラックを視認できるフルHD画質と調光機能。
- 細径かつ強靭なプローブ： バルブの隙間や細管を通過できる細径（3.9mm等）でありながら、タングステンメッシュで摩擦に強いこと。
- 優れた先端可動性： 配管の分岐や溶接部の裏側を360度自在に見渡せる、応答性の高いジョイスティック操作機能。
＼ プラントエンジニアが選ぶ、高画質の決定版 ／
よくある質問と回答（FAQ）
水素製造設備の保守担当者から寄せられる、実務や安全管理に関する疑問にお答えします。
- 稼働中の水素設備（水素ガス充填状態）にビデオスコープを挿入できますか？
-
いいえ、できません。一般的な工業用ビデオスコープは防爆構造（本質安全防爆等）を備えていません。
水素は爆発下限界が低く極めて引火しやすいため、必ずプラントを停止し、窒素などの不活性ガスで配管内を完全にパージ（置換）し、安全を確認した上で検査を行ってください。（※安全管理は事業所の規定を厳守してください） - ステンレス配管の内部は光が反射して見えにくくないですか？
-
安価なカメラでは白飛び（ハレーション）を起こしますが、プラント検査用の高性能ビデオスコープには、光量を細かく調整する機能や、反射を抑える画像処理技術が搭載されているため、金属表面の微細な傷も鮮明に観察可能です。
- 何メートル先の配管まで検査が可能ですか？
-
機種によって異なりますが、先端可動式（ジョイスティック操作）のプローブは一般的に2m〜7m程度です。
それ以上の長距離配管（数十メートル）を検査する場合は、押し込み耐性の強い「管内検査カメラ（プッシュロッド型）」との使い分けを推奨しています。
