熱交換器のU字管や管板深部を分解レスで直視。
孔食や減肉を早期に発見し、「チューブ施栓」か「全交換」かの的確な判断を導くビデオスコープ検査の最新ソリューションを解説します。

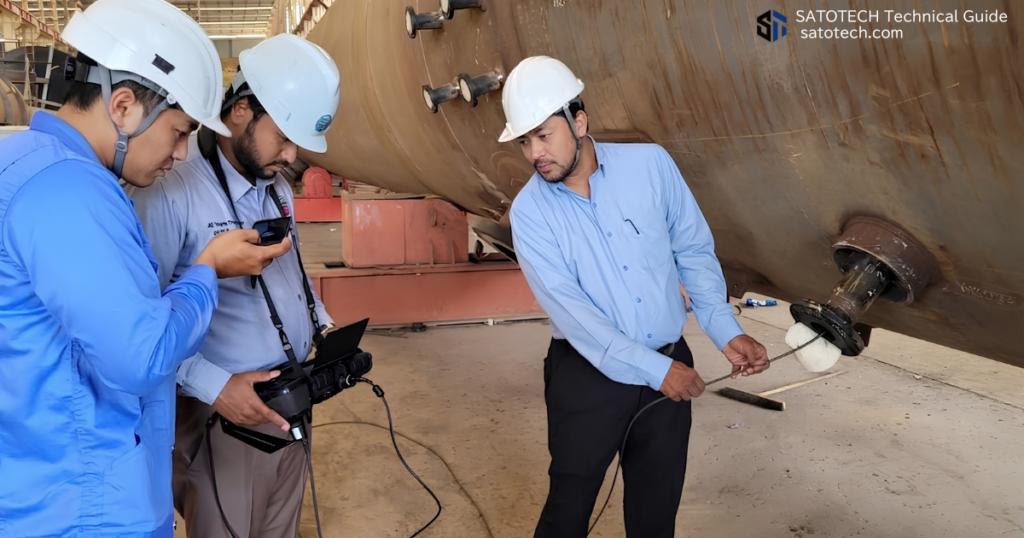

熱交換器検査におけるビデオスコープの役割

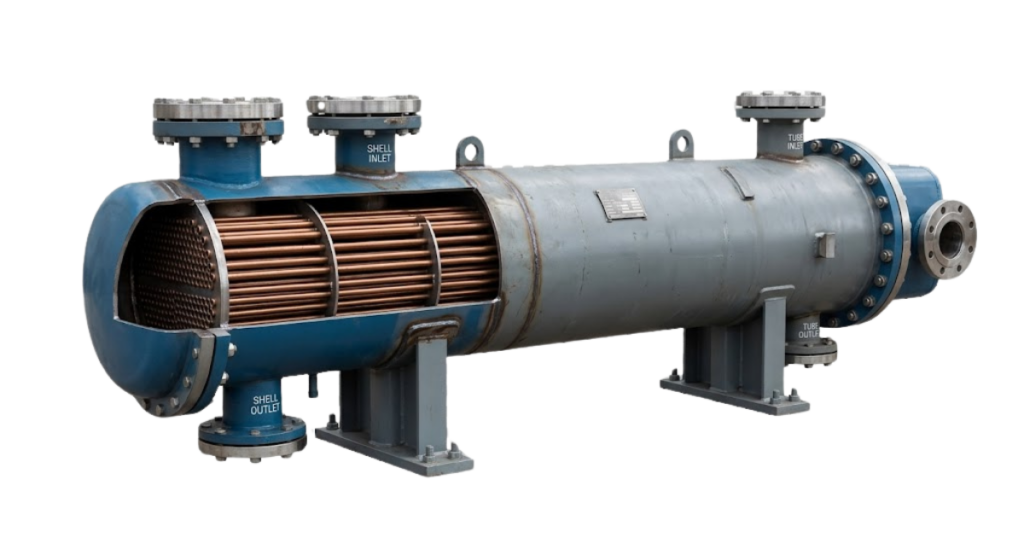

シェル＆チューブ式熱交換器などの細く入り組んだ伝熱管内部に極細プローブを挿入し、目視不可能な深部の劣化状態（腐食・スケール）を非破壊で診断・データ化する専門技術です。

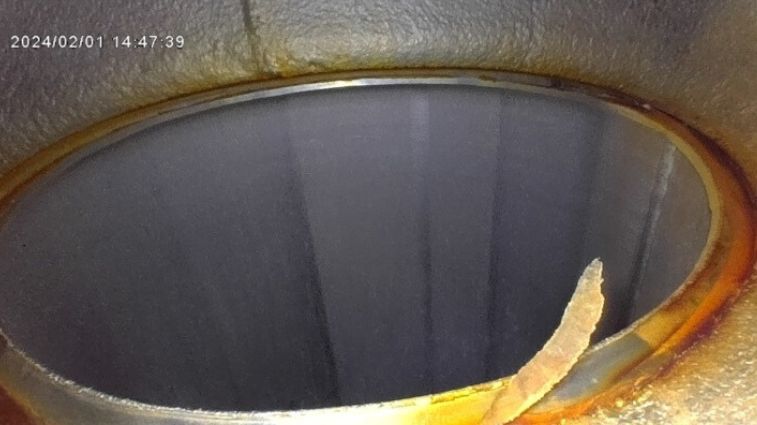

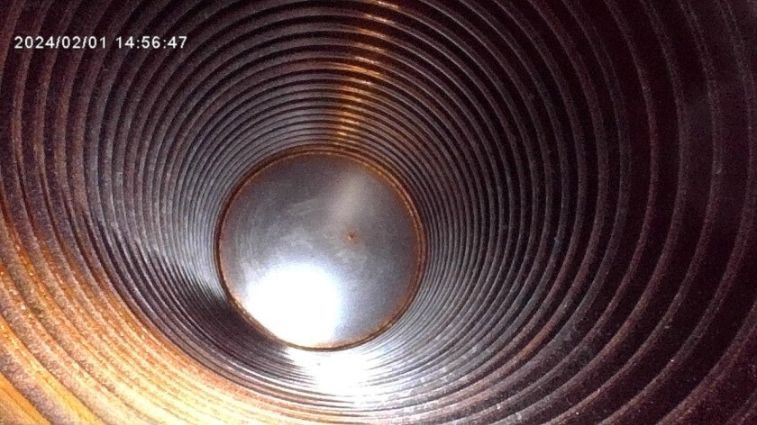

熱交換器のビデオスコープ（工業用内視鏡）検査とは、管板部やU字管の曲がり部など、外部からは絶対に確認できない伝熱管（チューブ）内部の「孔食（ピッチング）」「減肉」「スケール付着」をリアルタイムで可視化する非破壊検査です。
化学プラントや発電所において、熱交換器のパフォーマンス低下はエネルギー効率の悪化に直結します。
内視鏡による正確な状態把握は、設備をまるごと交換する過剰保全を防ぎ、「不良チューブのみを施栓（プラグ）して延命する」といった、データに基づく合理的な保全計画を可能にします。
放置すれば大事故へ。伝熱管に潜む「3つの致命的欠陥」
冷却水や化学薬品が循環する過酷なチューブ内部では、経年劣化により特有の欠陥が進行します。重大事故（クロスコンタミネーション等）を招く3つの兆候とは。
長期間稼働する熱交換器の内部では、以下のような致命的なリスクが静かに進行しています。
- 孔食（ピッチング）と減肉: 局所的な腐食により管壁が薄くなる現象。進行してピンホールが貫通すると、管内流体とシェル側流体が混ざる「異種流体の混合（クロスコンタミネーション）」という重大事故に直結します。
- 管板・溶接部のクラック: チューブと管板の接合部における応力腐食割れや溶接不良。高圧稼働時の突然の破断リスクを孕んでいます。

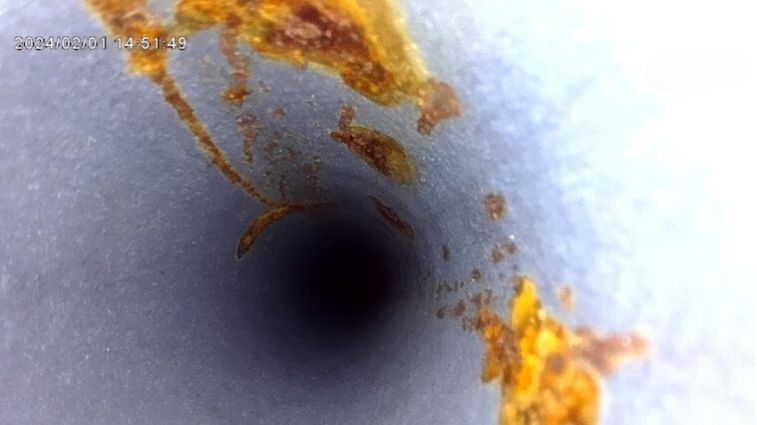

- スケールの堆積: 内壁への水垢や生成物の付着は、熱伝達率を著しく低下させ、工場全体の歩留まり・エネルギー効率を悪化させます。
これらのミクロな兆候は、高解像度スコープによる「側壁の精査」でしか捕捉できません。
U字管や側壁を制する！極細＆デュアルカメラ「X2000」の実力
最難関とされるU字管の挿入や、管壁の全周検査をクリアする。圧倒的な挿入性と高画質を兼ね備えたハイエンドモデルの優位性を解説。
推奨モデル：高性能先端可動式工業用ビデオスコープ「X2000」
熱交換器特有の複雑な構造に対する最適解が、工業用ビデオスコープ「X2000」シリーズです。
- U字管を突破する柔軟性と耐久性: 特殊強化タングステンブレードケーブルを採用。管内壁の強い摩擦に耐えながらスムーズに深部へ到達します（Φ2.8mmやΦ3.9mmの極細径に対応）。
- 直視/側視デュアルカメラ: 管壁の孔食や溶接部を90度のアングルから高精細に捉える「側視カメラ」へのワンタッチ切り替えが、検査の見落としを完全にゼロにします。
- 超高画質による微小欠陥の特定: 2560×1440のスーパー高解像度と二重光源LEDが、金属反射や暗部を制し、微細な減肉・クラックを鮮明に描き出します。
- MIL規格クリアの耐環境性: IP67相当の防水・耐油性能により、冷却水や油分が残留するチューブ内でも確実な動作を保証します。
💡 専門家の視点: 熱交換器検査の失敗の8割は「奥までカメラが入らない（引っかかる）」「直視カメラのみで側壁の孔食を見落とす」ことに起因します。
X2000のタングステンケーブルとデュアルカメラは、この2大課題を完全に解決するプロ仕様の設計です。
費用対効果（ROI）：施栓か交換か、データに基づく究極のコスト削減
大規模な全交換や過剰な洗浄をストップ。不良チューブの正確な特定がもたらす、数百万〜数千万円規模のコスト削減効果（ROI）を可視化します。
| 求められる機能・検査対象 | X2000による具体的な解決策 | 現場での役割・もたらす効果（ROI） |
| 深部挿入・U字管対応 | タングステンブレード＆極細プローブ | 難易度の高いU字管深部まで到達し、大規模な解体検査にかかる足場代・工数を極限まで圧縮します。 |
| 側壁の精査（孔食・減肉） | 直視/側視デュアルカメラ・360度可動 | 欠陥チューブを正確に特定。全交換ではなく**「不良箇所のみの施栓（プラグ）」による設備延命**を実現します。 |
| スケール・汚れの評価 | 2560×1440超高画質 ＆ 高輝度照明 | 汚れの堆積状況を正確に評価し、無駄な薬品洗浄コストの削減と熱交換効率の最適化を両立します。 |
| 証拠記録・データ化機能 | Wi-Fi共有・静止画/動画レポート出力 | 検査レポートの作成工数を半減させ、属人化しない根拠に基づく予防保全計画を確立します。 |
設備を丸ごと交換する前に、内部を「正確に診る」ことで過剰保全を削ぎ落とせます。
ビデオスコープによる的確な延命措置（施栓判断など）は、機器の導入コストをわずか1回の検査で回収できる圧倒的な投資対効果をもたらします。
よくある質問と回答（FAQ）
U字管への挿入性や、微細なクラックの発見精度など、プラント保全担当者・技術責任者からよく寄せられる高度な質問にお答えします。
- 曲がりくねったU字型のチューブでも奥まで通過できますか？
-
はい、可能です。X2000はケーブルのしなやかさと、摩擦に強いタングステンブレードを両立しており、一定の曲率半径を持つU字管であればスムーズに挿入できます。事前にチューブ内径と曲げ半径をお伺いし、最適なケーブル径（Φ2.8mmやΦ3.9mm）をご提案いたします。
- 溶接部の微小なクラックや、孔食（ピッチング）の深さは確認できますか？
-
スーパー高解像度カメラと側視カメラ（デュアルカメラ機能）の組み合わせにより、管板との溶接部や内壁の微細な応力腐食割れ、孔食の広がりを鮮明に確認可能です。異常箇所を拡大・記録することで、客観的なリスク評価が可能になります。
- 検査前にチューブ内の洗浄（フラッシング）は必要ですか？
-
却水などの残留水分があってもIP67の防水性能により観察自体は可能ですが、管壁の孔食や微小クラックを極めて正確に診断するためには、事前の高圧洗浄（ジェット洗浄等）でスケールや泥をあらかじめ除去しておくことを強く推奨します。
