金型検査に強い工業用内視鏡検査｜金型の寿命・品質を守る！

金型を分解せず内部の微小クラックや摩耗を可視化。突発停止を防ぎ、圧倒的に狭所検査に強い工業用内視鏡検査の全貌を解説します。【サトテックで国内フルサポート体制】

金型検査で求められる主な機能やスペック

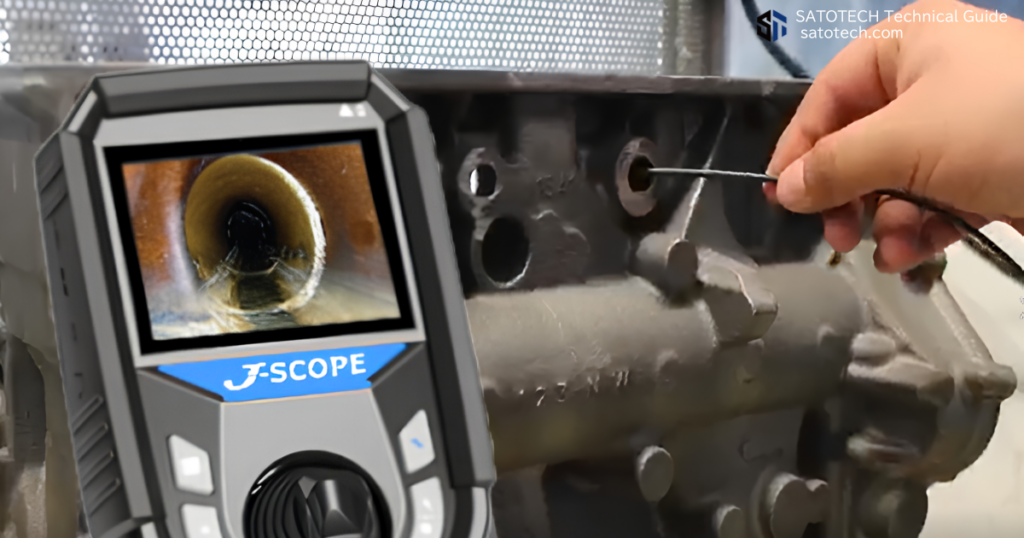

金型検査用のビデオスコープ（工業用内視鏡）は、金型を分解することなく、内部の微細なキズ、バリ、冷却配管のサビや詰まりを鮮明な画像・動画で確認できる非破壊検査機器です。予防保全や品質管理に活用されます。

求められる機能・スペック	具体的な仕様目安	現場での役割・もたらす効果
極細・深部アクセス性能	外径Φ2.4mm〜Φ6.0mmの極細プローブ	複雑な冷却水穴や極小の隙間に直接入り込み、金型を分解せず内部の微小クラックや摩耗をとらえます。
暗所視認性（超高画質）	HD画質以上・高輝度調光LED搭載	金属特有の反射や暗部を制し、致命傷となる「微小クラック」や「焼き付き」を鮮明に可視化します。
全方位アングル（追従性）	ジョイスティックによる360度可動	まっすぐ進めない曲がり角や奥の隅々までカメラを向け、検査における「死角」を完全にゼロにします。
耐環境タフネス性能	IP規格準拠（耐油・防水・防塵）	切削油や冷却水が残留する過酷な金型内部でも故障リスクを抑え、安定した検査を実行します。
証拠記録・データ化機能	静止画・動画保存、レポート出力機能	異常箇所の進行度を画像で過去と比較でき、属人化しない「データに基づく予防保全」を実現します。

狭所検査に強いビデオスコープ一覧

高精細映像と操作性が、現場検査の成果を変えます。 工業用内視鏡の常識を変える、圧倒的な可視化性能。 高品質・超高画質。高機能と直感操作を両立。
【サトテックで国内フルサポート体制】

\ 製品の詳細な仕様や特徴、オプション品などを網羅 /

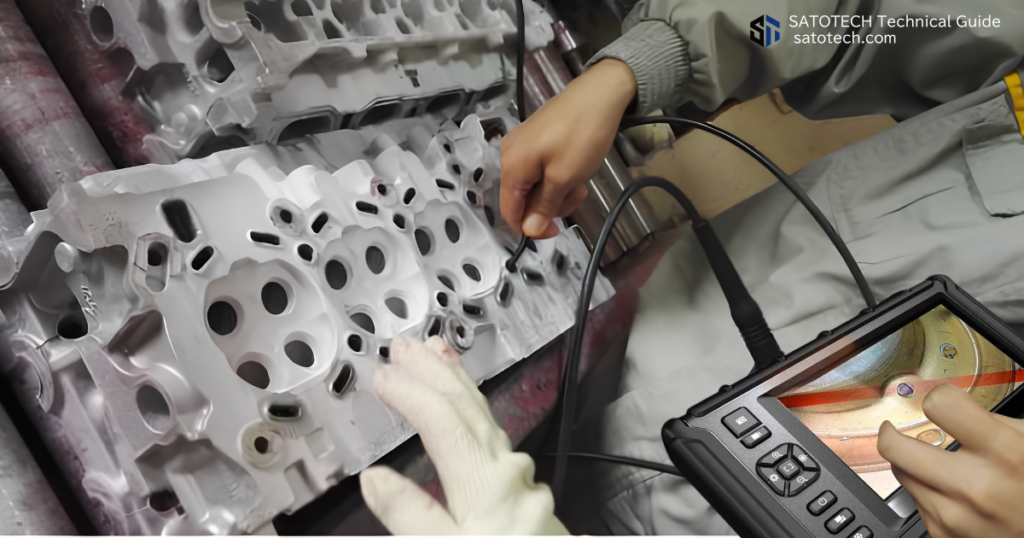

工業用内視鏡による金型非破壊検査とは

金型を分解せず、狭小部や内部の微小なキズ・摩耗をリアルタイムで視覚化し、予防保全を最大化する専門機器です。

費用対効果（ROI）：金型内視鏡の導入で何が得られるか

初期投資を数ヶ月で回収。突発停止の撲滅と金型寿命の最大化がもたらす具体的なコスト削減効果を算出。

改善項目	従来（事後・目視点検）	内視鏡導入後（予防保全）	得られる効果・利益
金型寿命	限界まで使用し破損・全損	摩耗の初期段階で補修・研磨	寿命が1.5〜2倍に延伸
ライン停止	突発停止で数時間〜数日のロス	定期検査で計画的メンテナンス化	ダウンタイムを80%削減
不良率	不良品発生後に気づく	成形初期の不良兆候をキャッチ	スクラップロスの劇的低下
作業工数	毎回重い金型を完全分解	分解せずに数分で内部点検完了	保全工数を大幅に圧縮

数千万円規模の設備・金型資産を持つ工場において、工業用内視鏡の導入費用は、わずか1回の突発停止を防ぐだけで完全に回収可能です。

よくある質問と回答（FAQ）

油まみの金型内部でも使用できますか？

はい、問題ありません。先端カメラケーブルは防水・耐油仕様（IP67相当など）となっており、切削油や潤滑油が付着した過酷な環境下でもクリアな視界を確保できます。

新人作業員でもすぐに扱えますか？

タッチスクリーンによる直感的な操作と、先端部のスムーズな可動機構により、専門知識がない作業員でも短時間のトレーニングで精度の高い撮像が可能です。撮像データを保存してベテランと共有する運用も推奨しています。

デモ機を借りて実際の金型で試すことは可能ですか？

はい、可能です。貴社の実際の金型・狭小部に適合するかどうか、デモ機の貸出や現場でのテスト撮影をサポートしております。お気軽にご相談ください。
