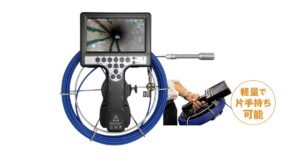

外径23mmの小型ヘッドと30m強化ケーブルを備えた高精細管内検査カメラ。曲管の通過性に優れ、リアルタイム映像・距離計測・録画機能で現場の点検作業と報告書作成の効率を飛躍的に向上させます

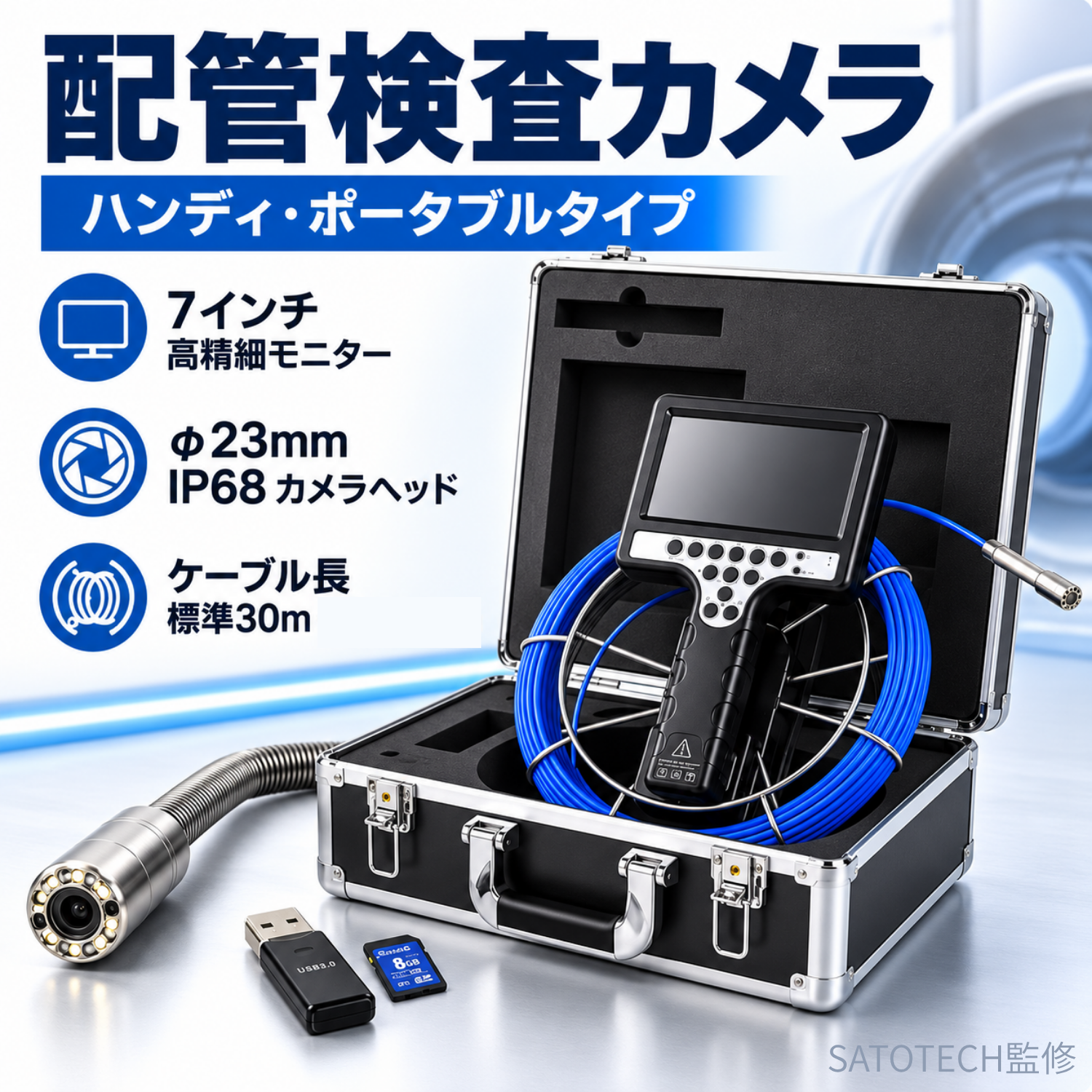

- ケーブル長さ:30m／10ｍ（特注）
- ヘッド外径:23ｍｍ 水深50ｍで約30分使用可能
- 適応管径:直径30-150ｍｍ 広角レンズ105°
- 7インチモニターつき
- 高輝度LED12灯 デジタル8倍ズーム
- リアルタイム映像と録画で報告書作成もスムーズ
\ デモ依頼、見積り依頼など /
配管の深部までしっかり届く！HJ-WB23の優れた撮影＆通過性能

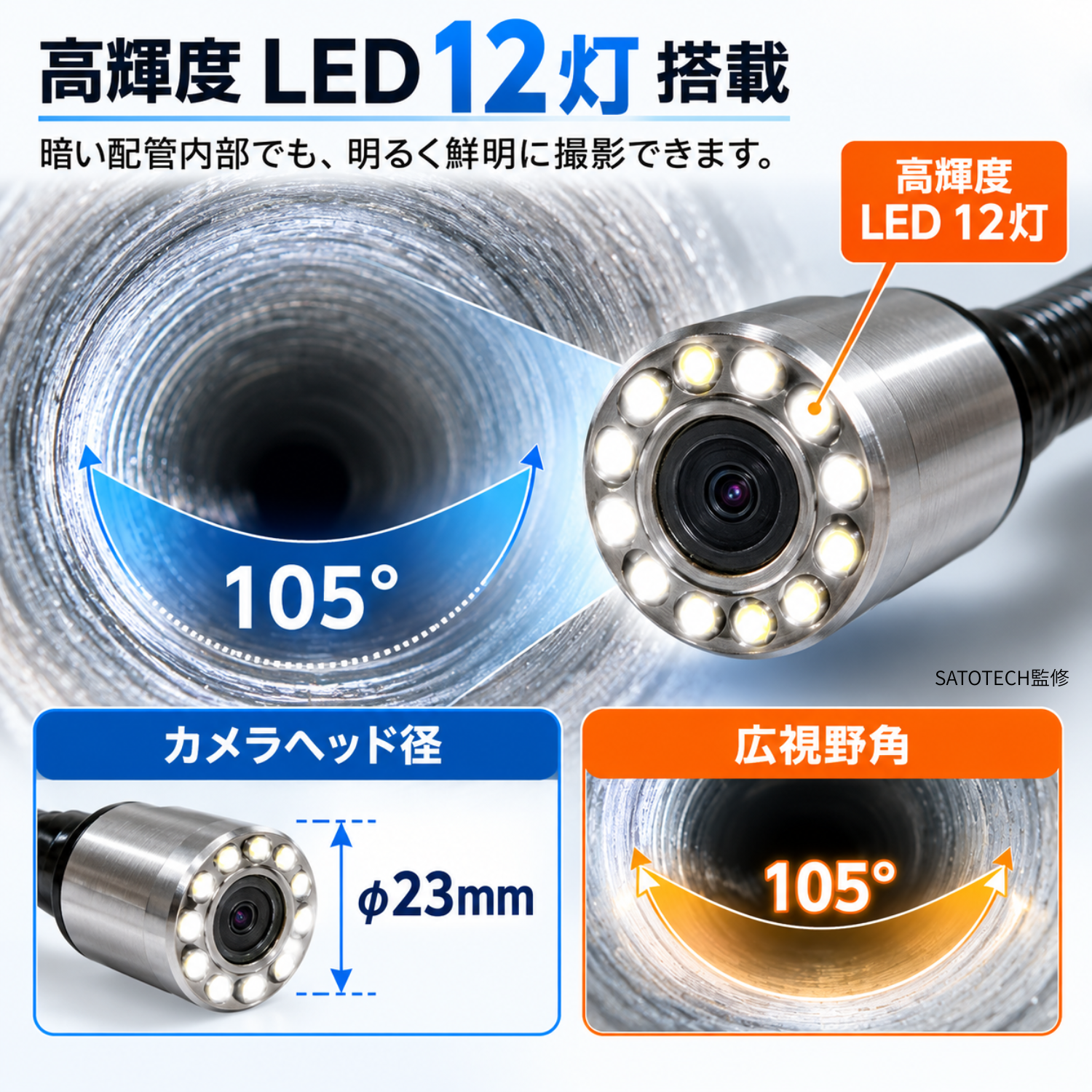

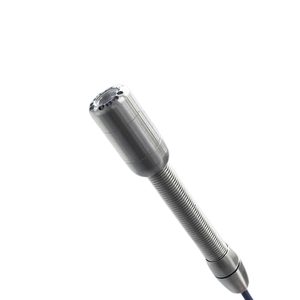

外径23mmのカメラヘッドと高輝度LED12灯を搭載し、細い配管内部の視界を鮮明に確保。

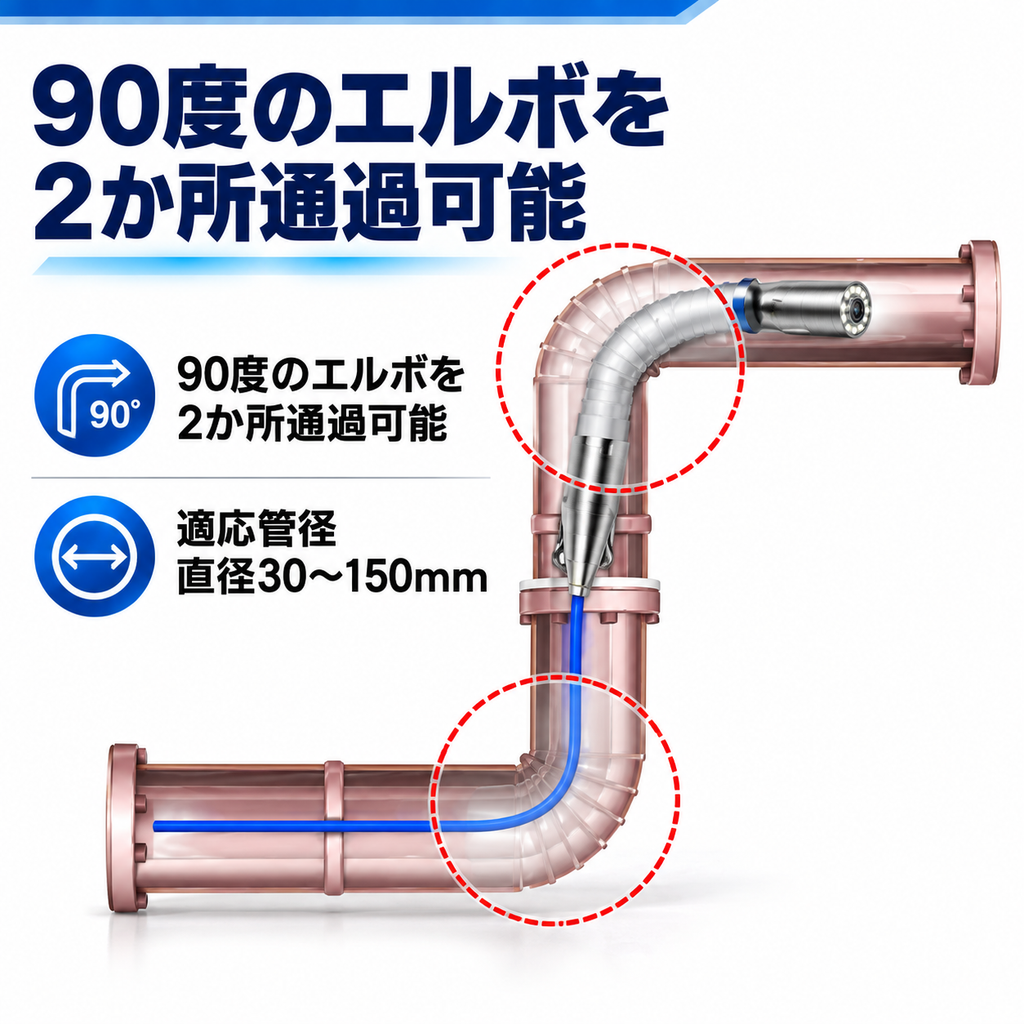

曲げに強く押し込みやすい半硬質ケーブルにより、90度エルボ2箇所もスムーズに通過します。
現場作業と報告書作成をスムーズにする充実の機能性

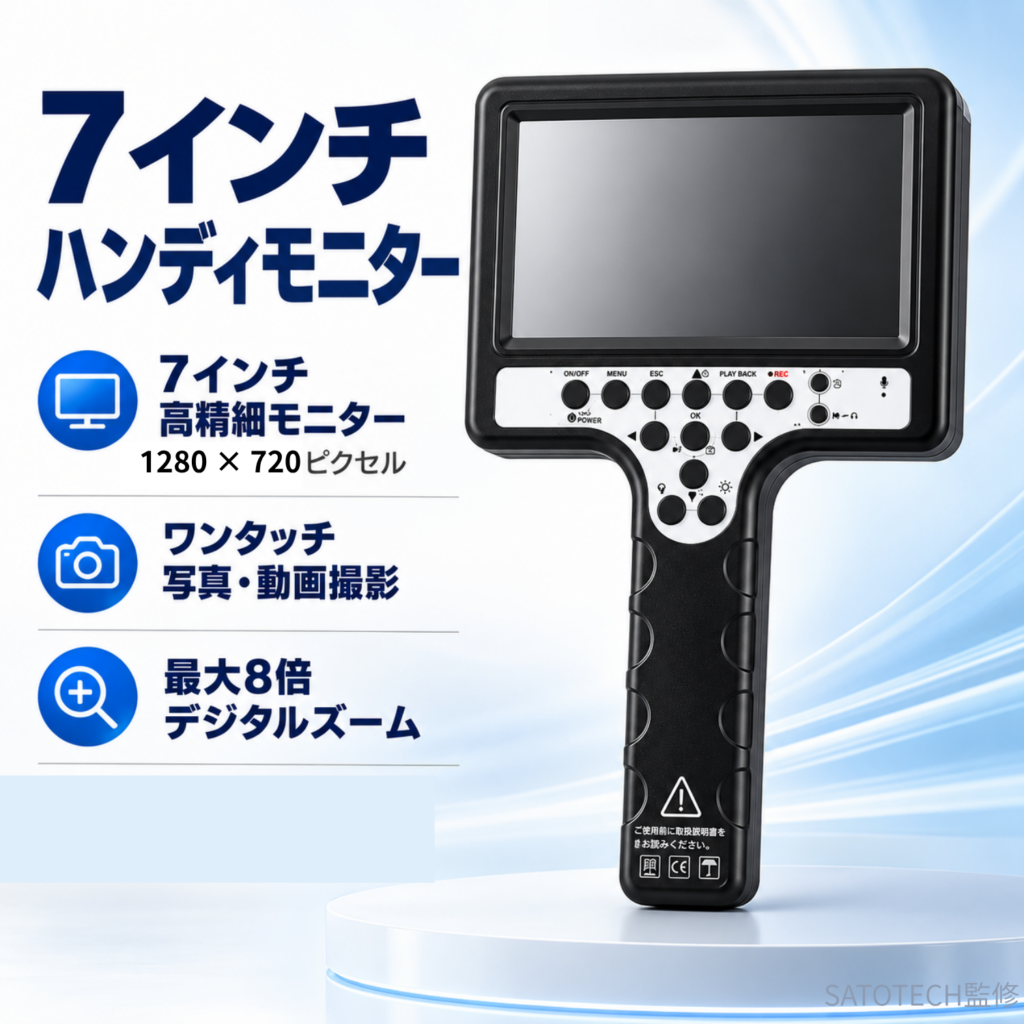

引き出し距離がひと目で判る「メーターカウンター」や、動画・静止画のSDカード保存機能を標準装備。7インチの大画面モニターと7時間連続駆動バッテリーにより、長時間の現場点検も快適に行えます

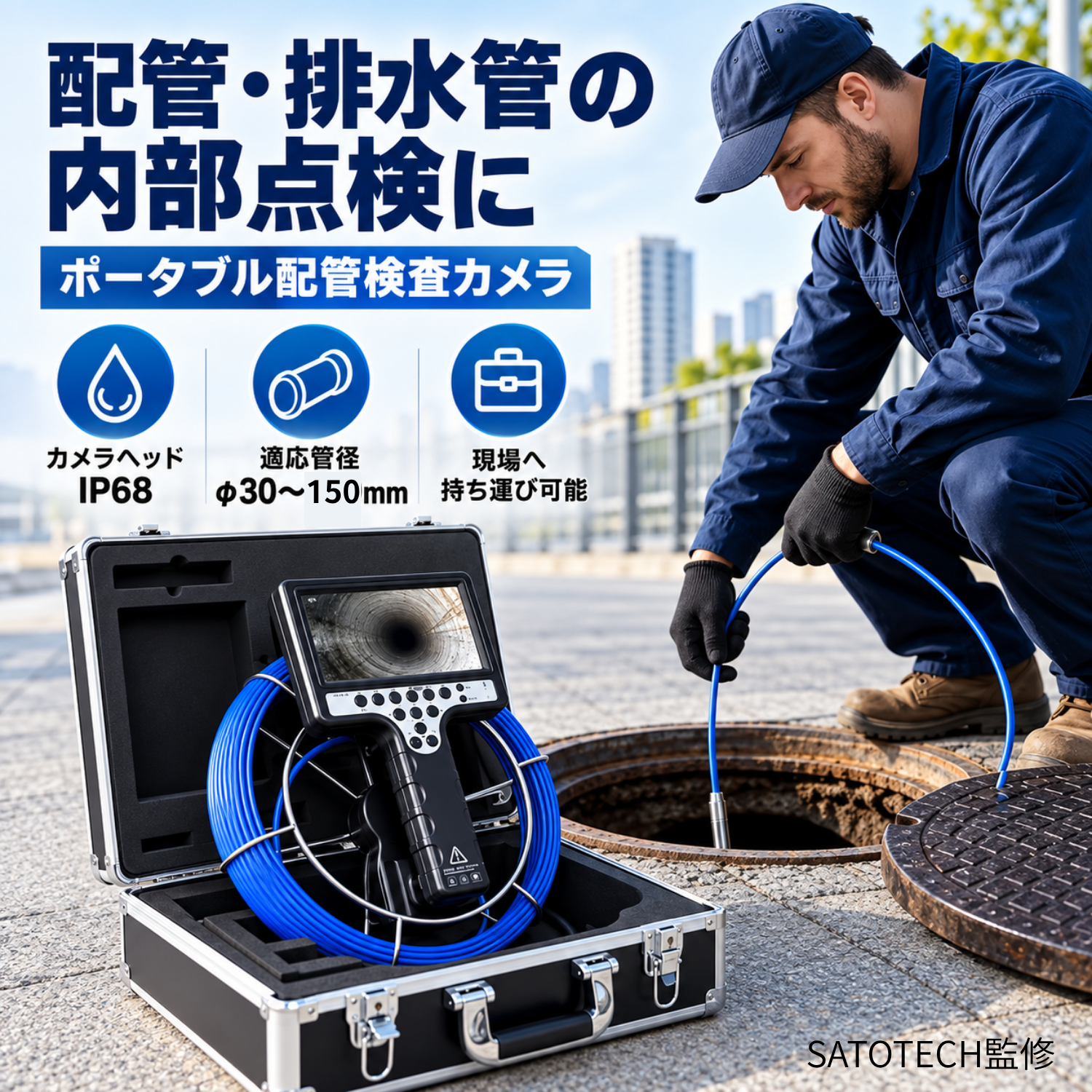

熱交換器・下水道・空調ダクトまで幅広く活躍する導入用途
IP68相当の高度な防水性能を備え、水中や湿度の高い環境での調査に対応。
プラントの熱交換器点検から、下水道管・給排水管の破損調査、ビル空調ダクトのつまり確認まで多彩な現場で採用されています
熱交換器・各種プラント配管の定期点検
現場の課題（導入前）：
- 熱交換器内の細い管（細管）内部のスケール付着や腐食状況を目視確認できず、突発的なライン停止のリスクがあった。
- 配管の曲がりが多く、通常の内視鏡では奥まで挿入できなかった。
管内検査カメラHJ-WB23による解決（導入後）：
- 外径23mmの小型ヘッドと曲管通過性により、熱交換器の細管内部や屈曲部へスムーズに挿入可能。
- 高輝度LED12灯と高精細映像により、微細なサビやスケールを早期発見し、計画的なメンテナンスを実現。
現場の声が証言！作業効率化とコスト削減の実績
建設設備会社や下水道メンテナンス業者から「内部のサビや破損箇所が即座に特定できる」「持ち運びしやすく長時間の現場作業でも安心」と高い評価を獲得。
業務のスピードアップに大きく貢献しています

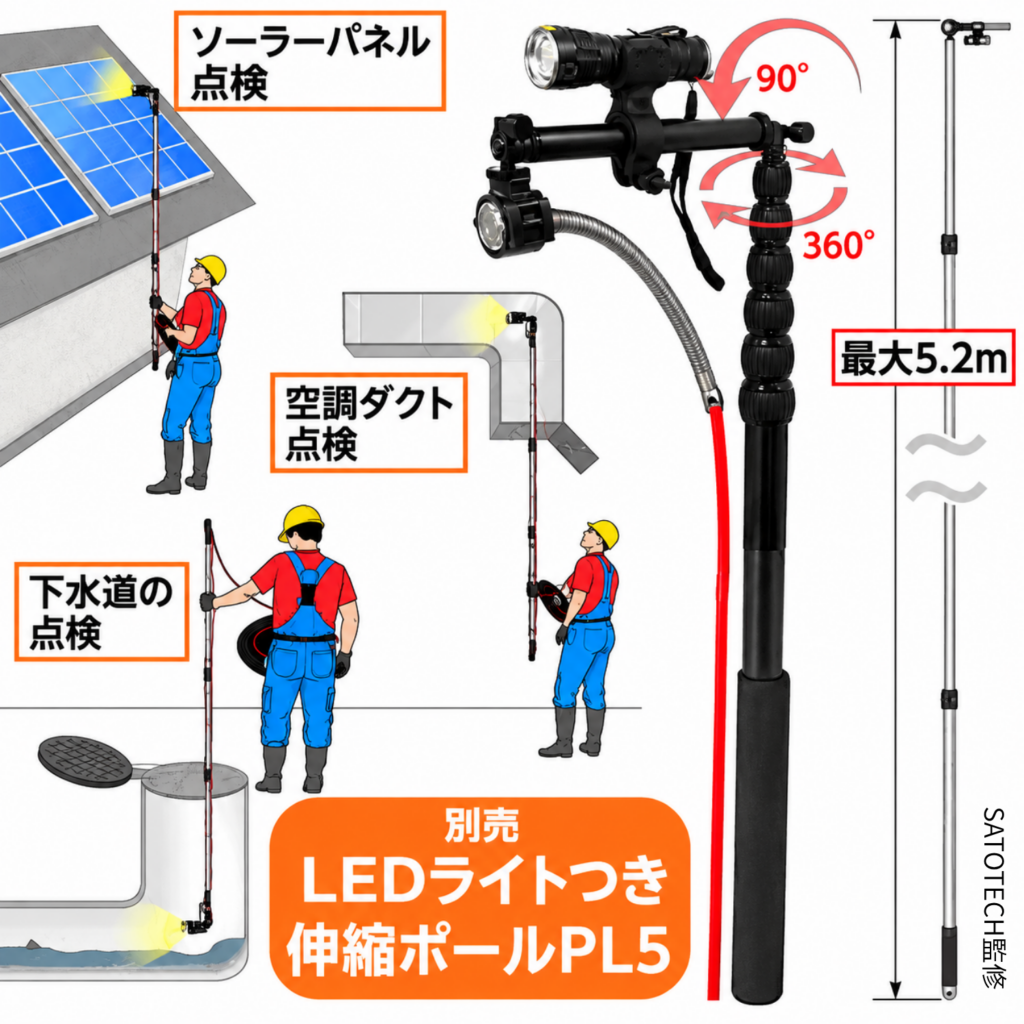

別売りオプションと伸縮ポールでさらに拡がる点検範囲
損傷しやすいカメラヘッドC23HD 単体での交換に対応し、メンテナンスコストを低減。
さらに高所点検用伸縮ポール「PL5W」を組み合わせることで、高所のダクトや配管点検にも即座に応用可能です
費用対効果：導入で何が得られるか（ROI）
| 項目 | 導入による効果（ROI） | 主な理由・仕組み |
| 作業時間の削減 | 点検・作業時間を約50%〜70%カット | メーターカウンター機能で不具合箇所（閉塞・破損・サビ）の距離を正確に把握。無駄な掘削作業や手探りの点検時間を削減できます。 |
| 報告書作成の効率化 | デスクワークの時間・コストを激減 | 静止画・動画撮影に加えてマイク音声録音にも対応。現場調査と同時に客観的な証拠データが完成し、報告書作成がスムーズになります。 |
| 損害リスクの回避 | 突発的な設備停止や事故を未然防止 | プラントの熱交換器や給排水管の経年劣化を早期発見することで、設備停止や水漏れによる巨大な損害事故リスクを未然に防ぎます。 |
| 運用コストの低減 | 長期的・継続的なコストを抑制 | 万が一の破損時もカメラヘッド部のみの個別交換が可能。本体一式を買い換える必要がなく、メンテナンス費用を大幅に削減できます。 |
よくある質問と回答
- どのような場所や用途で使用されていますか？
-
配管内・排水管・下水道・熱交換器の内部点検など、目視できない暗所や狭所の検査に使用されています。
建設設備、プラント、自治体の水道局など幅広い業界で導入実績があります。 - 細い配管や曲がり（エルボ）のある配管でも通過できますか？
-
カメラヘッド外径は23mmで、適応管径はΦ30〜150mmです。
配管径50mm以上（VU50）であれば、90度エルボ2箇所をラクラク通過できる優れた屈曲通過性を備えています。 - 検査中にカメラが配管のどのあたりにあるか確認できますか？
-
はい、可能です。ケーブルの引き出し距離がモニター上にリアルタイム表示される「メーターカウンター」を搭載しているため、問題箇所の特定が容易です。
- 撮影データの保存や報告書への活用はできますか？
-
動画・静止画ともにSDカード（最大256GB対応）に保存可能です。
本体にマイクが内蔵されているため、現場での音声メモを動画に同時に記録でき、わかりやすい報告書作成に役立ちます。 - 電源がない現場でも長時間使用できますか？
-
大容量リチウムイオンバッテリーを内蔵しており、フル充電で約7時間の連続駆動が可能です。
電源の確保が難しい屋外や長時間の現場作業でも安心してご使用いただけます。 - 水の中や雨の日の現場でも使用できますか？
-
カメラヘッド部はIP68相当の防水仕様（水深50mで約30分使用可能）となっていますので、水中や湿度の高い配管内でも安心して検査を行っていただけます
管内検査カメラ HJ-WB23の主な仕様（スペック）
HJ-WB23は、直径23mmカメラと、最長30mのケーブルを備えたプロ仕様の検査カメラです。静止画・動画のSDカード保存に標準対応し、現場での即時確認と報告書作成を強力にサポートします。
| 項目 | 仕様内容 |
| ディスプレイ | 7インチTFTカラーモニター |
| モニター解像度 | 800×480 |
| 電池寿命 | 約7時間（充電時間約5時間） |
| 記録媒体 | SDカード（8GB～最大256GBまで対応） |
| 静止画記録形式 | JPEG（解像度：1280×720） |
| 動画記録形式 | AVI（1280×720） 動画フレーム・レート：30fps |
| ビデオ出力形式 | NTSCまたはPAL |
| インターフェイス | AV出力 |
| 対応言語 | 日本語・英語・中国語（簡体字・繁体字）・韓国語・ロシア語・ノルウェー語 |
| 使用環境温度/湿度 | 0～45℃ / 90%RH未満 |
| 保管環境温度/湿度 | 0～45℃ / 90%RH未満 |
| 電源 | リチウムイオン電池またはACアダプター充電（入力：AC100-240V～50/60Hz 出力：DC 12V/1000 mA） |
| サイズ | 本体：幅320 mm×高さ380 mm×厚さ110 mm ／ ケース：幅440 mm×高さ395 mm×厚さ165 mm |
| 重量 | 本体：約3000 g（カメラケーブル含む） ／ ケース：約3400 g |
| 付属品 | 本体、ルーフ、六角レンチ、防水リング（予備×2）、止めネジ、SDカード、USB型カードリーダー、ACアダプター、ガイドリング（ø 40 mm/ø 80 mm）、キャリングケース |
3つの強味
- 耐久性: カメラ先端に傷に強さあり
- 操作性: ケーブルの押し込みがスムーズなグラスファイバー製。
- 視認性: 12個の高輝度LEDで暗い配管内も鮮明。
