外径わずか7mmのカメラヘッドで径10〜40mmの細径配管や熱交換器の奥深くまでクリアに可視化。
一体型7インチ大画面モニターとメーターカウンター搭載で、問題箇所の特定と報告業務をスムーズに行えます。
- 30mケーブル・7時間ロングバッテリー駆動
- 適応管径：直径10〜40mm
- ケーブルとモニターが一体型で、持ち運び・設置が簡単
- 高輝度LED8灯＋デジタル8倍ズームで暗所も明るく観察
- メーターカウンター搭載で、問題箇所の位置を正確に記録可能
\ デモ依頼、見積り依頼など /
＼ お急ぎの方・製品をすぐに見たい方はこちら ／

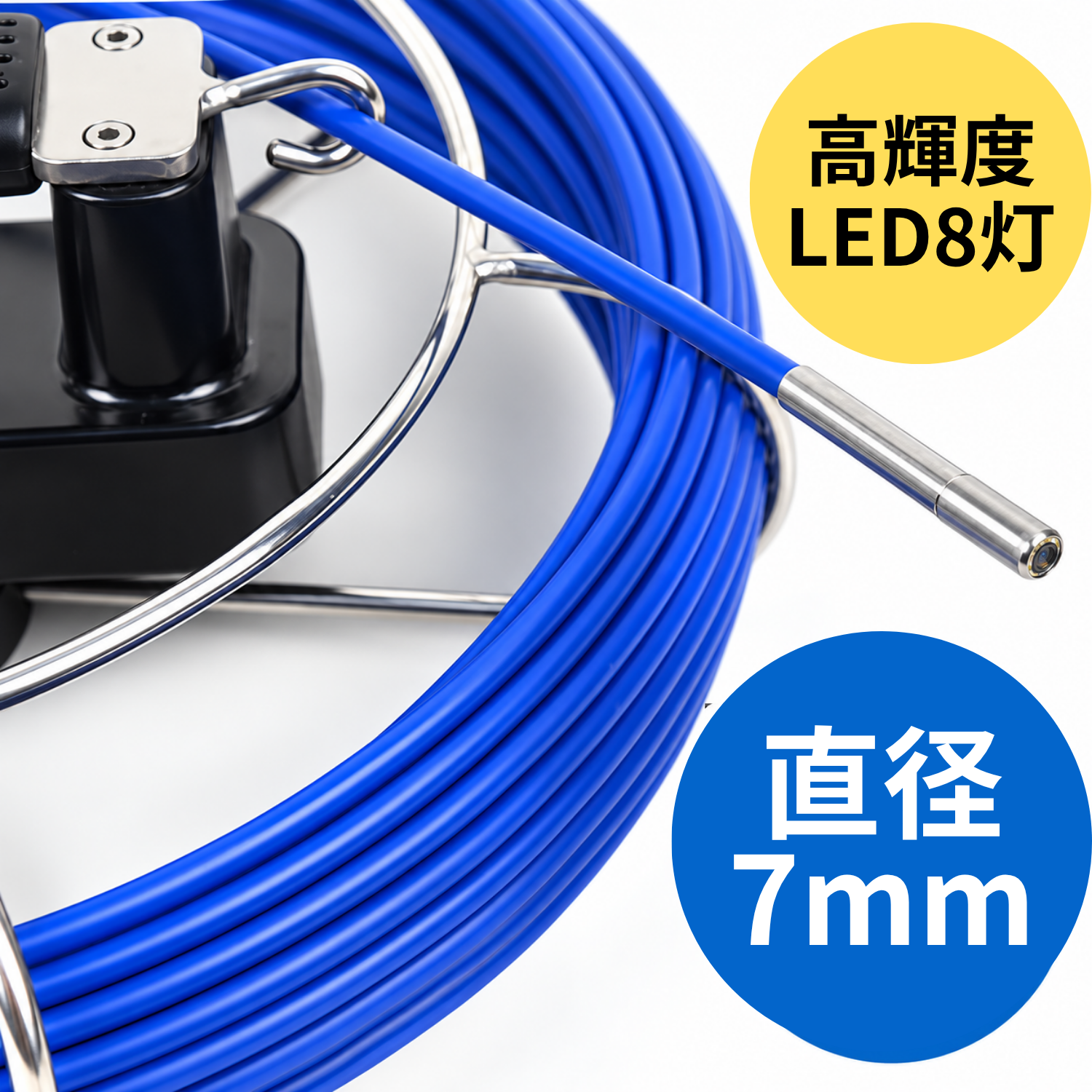

極細7mmヘッドで径10～40mmの小径配管・熱交換器をスムーズ検査
既設管内の異物・錆・閉塞・損傷などの状態確認に最適です。
従来の配管カメラが入らなかった曲がり角や細径パイプにもスムーズに進入。
高輝度LED8灯とデジタル8倍ズームにより、細部の亀裂やスケール付着まで鮮明に映し出し、正確な診断を可能にします。

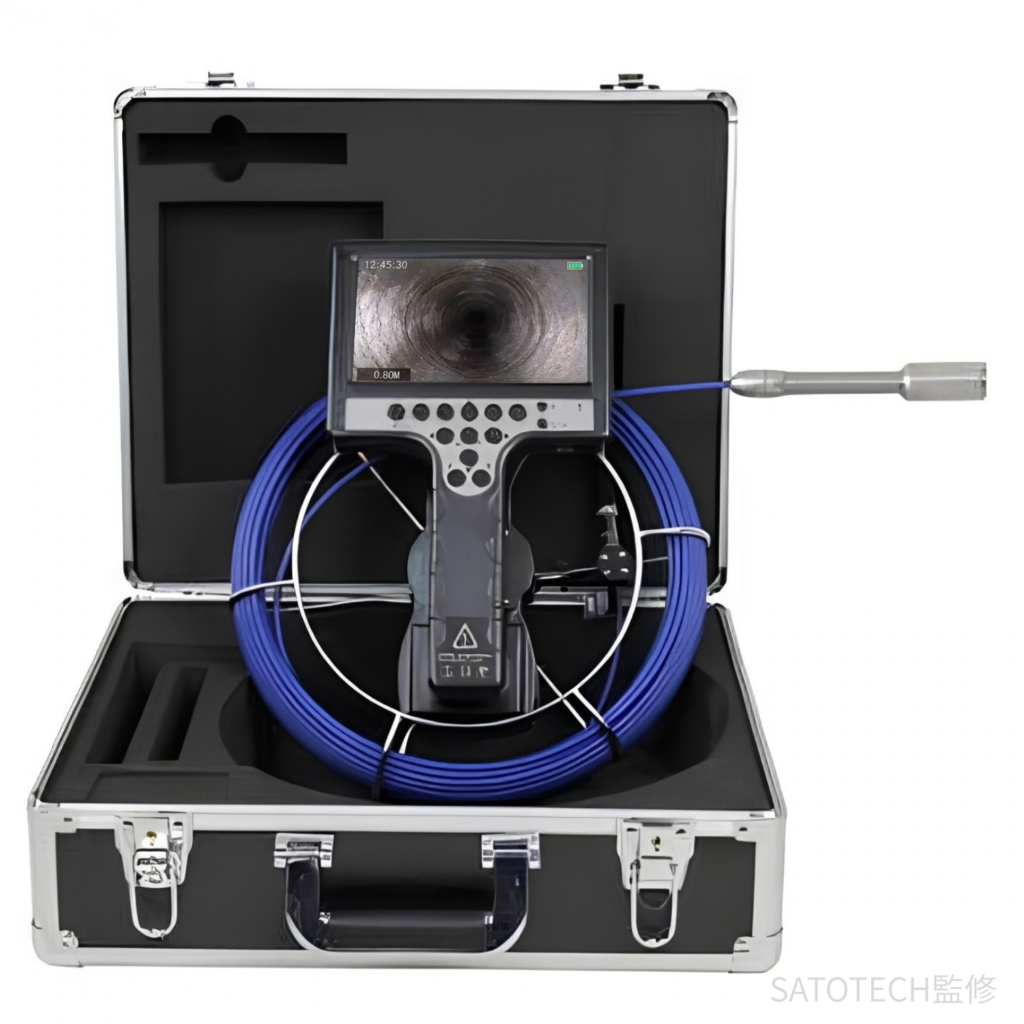

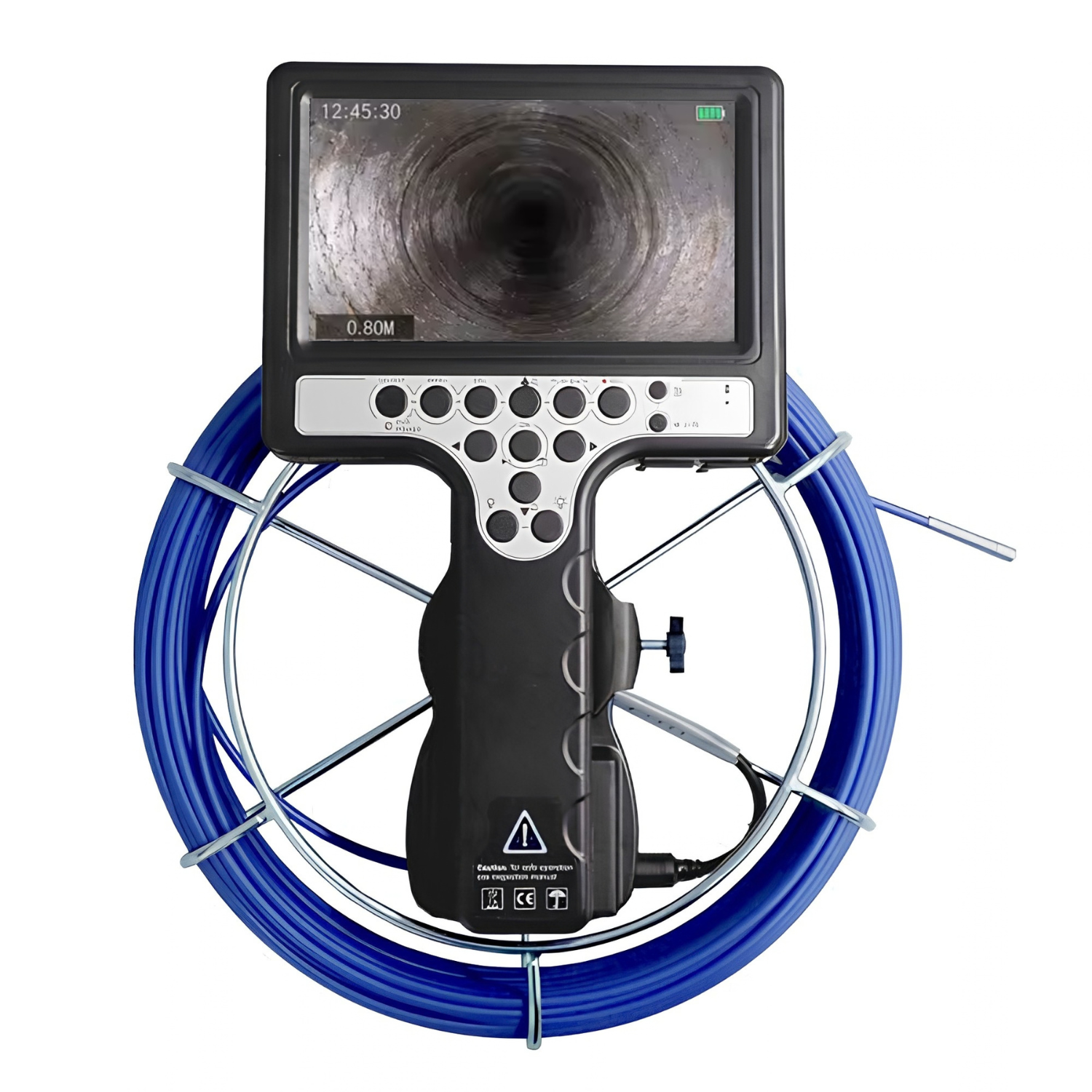

7インチ大画面モニター＆軽量リール一体型で高い現場機動性を実現
頑丈な軽量フレームを採用し、ケーブルと高精細カラーモニターの一体化を実現。
片手で軽々持ち運べ、狭い現場でのセッティングや移動作業が劇的に改善。
起動も素早くストレスなく検査を開始できます。

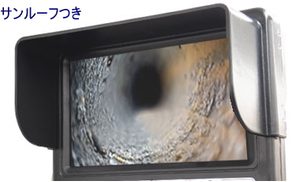

日よけルーフ装着時
メーターカウンター＆音声録音機能で検査箇所の記録・報告を自動化

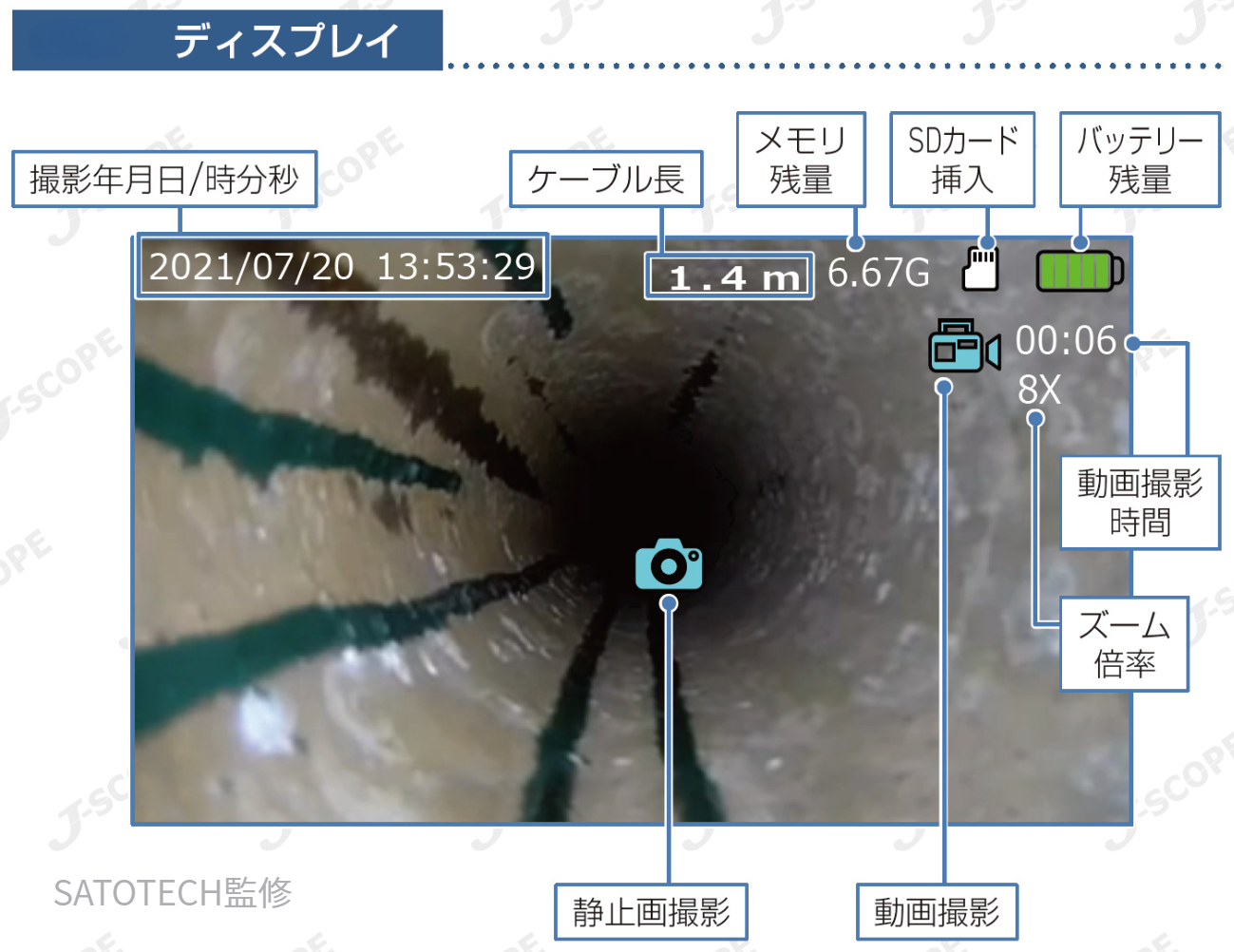

ケーブルの引き出し距離（ｍ）をモニター上にリアルタイム表示。
不具合位置を一目で特定可能です。
マイク内蔵で音声メモを録画データ（SDカード保存）と同時記録でき、帰社後の報告書作成を大幅省力化します。
長寿命7時間バッテリー駆動でインフラ・プラントの長距離点検に対応
大容量リチウムイオン電池により約7時間の連続稼働に対応。
電源の確保が難しい屋外や大規模工場、地中埋設管の現場でも、充電切れの心配なく丸一日の点検作業を完了させることができます。
- 熱交換器内部の点検・洗浄前確認
- 上水道・下水道管の内部検査
- 空調ダクト・構造物内部の保守点検
- 各種配管の異物・錆・閉塞・損傷確認
- 水道・ガス・電気などのインフラ設備点検
- 石油・化学プラント配管の定期検査
- 工場・設備配管のメンテナンス
費用対効果：導入で何が得られるか（ROI）
導入によって得られる経済的効果・時間コスト削減（ROI）
| 項目 | 従来の点検アプローチ（解体・外部委託） | HJ-WB7導入後のアプローチ | 獲得できる導入効果・ROI |
| 配管点検の手間 | 配管の一部切断や解体作業が必要 | 切断不要で隙間や曲がり部から直接挿入 | 解体・復旧工事費用を100%カット |
| 問題箇所の特定 | 詰まりや漏水位置の推測が困難 | メーターカウンターで距離（ｍ）を自動表示 | 調査時間を約70%短縮・ピンポイント修繕 |
| 点検報告書の作成 | 現場メモと記憶を基に手作業で作成 | 音声メモ＋距離表示付き画像/動画（SDカード） | 報告書作成時間を半減・説得力の向上 |
| 外注コスト | 特殊管内検査の外部委託費用が発生 | 社内スタッフで即座に現場一次検査が可能 | 外注費削減により数回の検査で本体回収 |
よくある質問と回答 FAQ
- 適応できる配管の太さ（管径）はどのくらいですか？
-

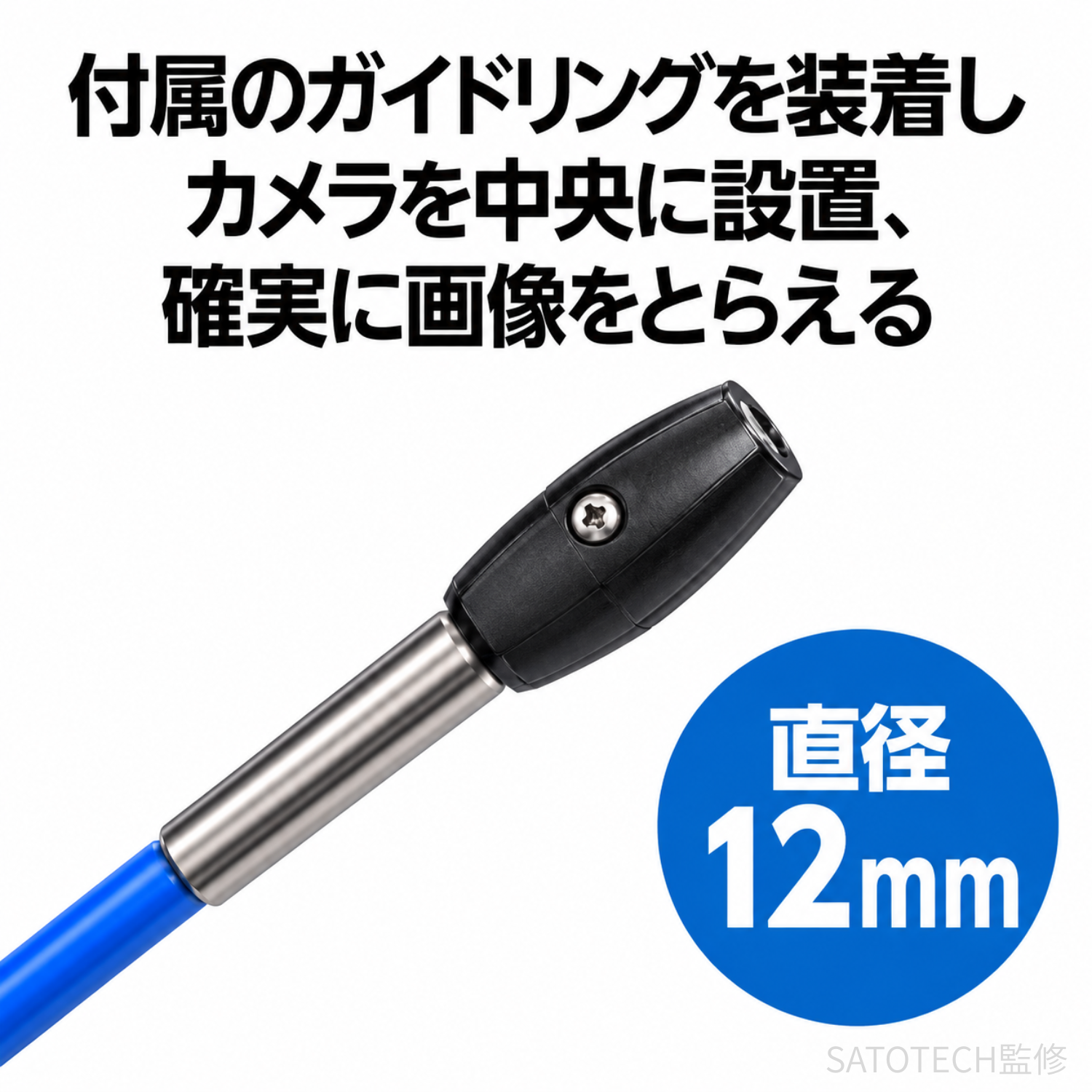

直径10mm〜40mmの小径配管に適しています。付属のガイドリング（φ12mm）をご使用いただくことで、カメラヘッドを管の中心に配置し、引っかかりを防ぎながらスムーズに奥まで挿入できます。
- 配管内の曲がり（エルボ）は通過できますか？
-
カメラヘッド部が7mmと非常に小型で、ケーブルもしなやかな素材を採用しているため、曲がり角のゆるやかな配管であれば問題なく通過可能です。ただし、直角（90度）の鋭角曲がりや極端に複雑な屈曲部がある場合は、事前にテストをおすすめします。
- 水中での使用（水没点検）は可能ですか？
-
はい、カメラヘッドおよびケーブル部はIP68（水深50mで約30分耐えうる防水構造）に対応しております。給排水管や貯水槽、水没した配管内部でも安心してご利用いただけます。（※耐油性・耐薬品性はございません）
- 距離表示（メーターカウンター）の精度やリセット方法は？
-
ケーブルの引き出し量をリアルタイムでモニター上に表示します。検査開始位置（ゼロ点）でリセットボタンを押すことで、不具合箇所までの距離を正確に記録することが可能です。
- 海外の工場や現地法人でも使用できますか？
-
はい、対応可能です。表示言語は日本語のほか、英語・中国語（簡体字・繁体字）・韓国語・ロシア語などに切り替え可能です。また、ACアダプターも入力AC100-240V（50/60Hz）のワールドワイド対応仕様となっております。
仕様
カメラ本体仕様
| ディスプレイ | 7インチTFTカラーモニター |
| モニター解像度 | 1024×600 |
| 電池寿命 | 約7時間（充電時間約5時間） |
| 記録媒体 | SDカード（8GB～最大256GBまで対応） |
| 静止画記録形式（サイズ） | JPEG（解像度： 720×576） |
| 動画記録形式（サイズ） | AVI（720×576） 動画フレーム・レート：30fps |
| ビデオ出力形式 | NTSCまたはPAL |
| インターフェイス | AV出力 |
| 対応言語 | 日本語・英語・中国語（簡体字・繁体字）・韓国語・ロシア語・ノルウェー語 海外の現地法人で使用する場合にもスムーズな導入が可能 |
| 使用環境温度/湿度 | 0～45°C ／ 90%RH未満 |
| 保管環境温度/湿度 | 0～45°C ／ 90%RH未満 |
| 電源 | リチウムイオン電池またはACアダプター充電 （入力：AC100-240V~50/60Hz 出力：DC 12V/1000 mA） |
| サイズ | 本体：幅320 mm×高さ380 mm×厚さ110 mm ケース：幅440 mm×高さ395 mm×厚さ165 mm |
| 重量 | 本体：約2860 g（カメラケーブル含む） ケース：約3000 g |
| 標準付属品 | 本体、ルーフ、六角レンチ、止めネジ(本体装着済)、 SDカード、 USB型カードリーダー、 ACアダプタ－、 ガイドリング（? 12 ｍｍ） 、キャリングケース |
カメラケーブル仕様
| カメラヘッド | 直径7ｍｍ |
| ケーブル長さ | 約30m |
| ケーブル | 直径5ｍｍ |
| 防水・防塵 | IP68（水深50メートルで約30分） |
| LED | 高輝度LED8灯 |
| 視野角 | 60度 |
| 焦点距離 | 40ｍｍ |
| 適応管径 | 直径10ｍｍ～40ｍｍ |
注意：耐油性はございません。
