顕微鏡は、観察対象・倍率・作動距離・画像出力で選定する光学観察システムです。
＼ お急ぎの方・製品一覧をすぐに見たい方はこちら ／
顕微鏡とは
顕微鏡とは、肉眼で確認しにくい微細な形状・表面状態・組織・異物を、レンズと照明により拡大観察する装置です。
顕微鏡・マイクロスコープは、単に「倍率が高い機器」ではありません。
現場で重要なのは、見たい範囲を必要な解像度で、安定して、記録・共有できることです。

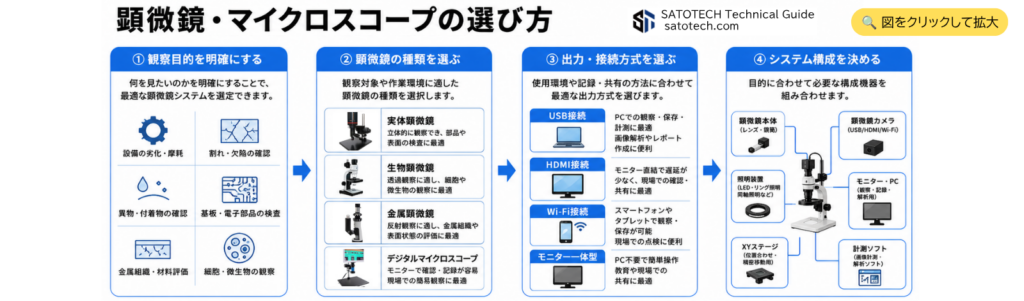

顕微鏡・マイクロスコープ選定時の5項目の確認事項
- 観察対象：金属、樹脂、基板、細胞、繊維、部品、異物
- 必要倍率：低倍率の全体観察か、高倍率の詳細観察か
- 作動距離：対象物とレンズ間に作業スペースが必要か
- 照明条件：反射、透過、偏光、同軸落射、リング照明
- 出力方式：目視、USB、HDMI、Wi-Fi、モニター一体型
用途別に選ぶ顕微鏡・マイクロスコープ
用途により、適した顕微鏡の種類は異なります。検査対象と作業環境から選ぶことが重要です。
USBマイクロスコープ
PCで観察・撮影・計測したい場合に適します。
画像保存、寸法計測、レポート作成が必要な品質管理部門で使いやすい方式です。
- 部品検査
- 基板検査
- 異物確認
- 傷、摩耗、割れの記録
- PC上での寸法計測
HDMIマイクロスコープ
モニターへ直接表示し、遅延の少ない観察を行いたい場合に適します。
検査ライン、組立工程、複数人での確認に向いています。
- 現場検査
- 作業しながらの拡大観察
- 教育、指導
- 外観検査の共有
Wi-Fi・ワイヤレスマイクロスコープ
スマートフォンやタブレットで観察・保存したい場合に適します。
現場移動が多い点検、簡易記録、携帯用途に便利です。
- 現場点検
- 簡易観察
- スマホ・タブレットでの記録
- 離れた場所での確認
実体顕微鏡
対象物を立体的に観察したい場合に使用します。
部品組立、はんだ付け、検査、実体物の観察に適します。
- 電子部品検査
- 精密作業
- 部品組立
- 表面状態の確認
生物顕微鏡・位相差顕微鏡
薄い試料、細胞、組織、微生物などの透過観察に使用します。
教育、研究、検査用途で使われます。
- 細胞観察
- 組織観察
- 微生物観察
- 教育実験
金属顕微鏡
金属表面、研磨面、組織、コーティング状態などの反射観察に使用します。
金属材料、溶接、熱処理、表面処理の確認に適します。
- 金属組織観察
- 表面欠陥確認
- めっき、コーティング確認
- 材料評価
顕微鏡カメラでできること
顕微鏡カメラカメラは、既存の顕微鏡画像をPCやモニターへ出力し、記録・共有・計測を可能にします。
顕微鏡カメラを導入すると、接眼レンズを覗く観察から、画面上での確認・保存・報告へ移行できます。
- 観察画像を静止画・動画で保存できる
- 検査結果を社内で共有しやすい
- 報告書に画像を添付できる
- 複数人で同じ画像を確認できる
- 計測ソフトにより寸法確認がしやすい
- 教育、検査標準化、品質記録に活用できる
| 方式 | 特長 | 適した用途 |
|---|---|---|
| USB顕微鏡カメラ | PC接続、保存・計測に強い | 品質管理、研究、記録 |
| HDMI顕微鏡カメラ | モニター直結、表示遅延が少ない | 現場検査、作業支援 |
| Wi-Fi顕微鏡カメラ | スマホ・タブレット対応 | 現場点検、簡易記録 |
| モニター一体型顕微鏡カメラ | PC不要で観察しやすい | 教育、現場共有、簡易検査 |
選定で失敗しやすいポイント
顕微鏡選定では、倍率だけでなく視野・作動距離・照明・記録方式を確認する必要があります。

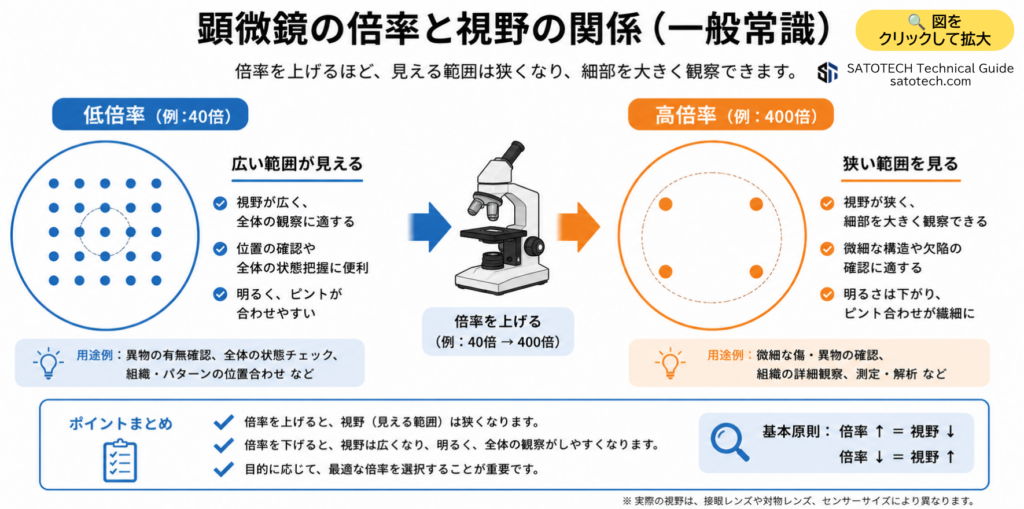

失敗例1：倍率だけで選ぶ
倍率が高いほど良いとは限りません。
高倍率では視野が狭くなり、対象物全体が見えにくくなる場合があります。
失敗例2：作動距離を確認しない
レンズと対象物の距離が短すぎると、工具や手が入らず作業できません。
組立や検査をしながら観察する場合は、長作動距離タイプを検討します。
失敗例3：照明が合っていない
金属、基板、樹脂、ガラスなどは反射条件が異なります。
反射が強い対象では、偏光、同軸落射、照明角度の調整が重要です。
失敗例4：記録方法を考えていない
検査証跡や報告書が必要な場合は、画像保存・動画保存・計測ソフト対応を確認します。
失敗例5：現場環境を考慮しない
PCを置けるか、モニター観察か、持ち運びが必要かにより、適した構成は変わります。
費用対効果：導入で何が得られるか
適切な顕微鏡システムの導入により、検査時間の短縮、記録精度の向上、判断の標準化が期待できます。
顕微鏡・マイクロスコープの費用対効果は、単価だけでは判断できません。
現場では、検査時間、再検査、記録ミス、作業者間の判断差を減らすことが重要です。
導入で得られる効果
- 目視検査の見落とし低減
- 検査画像の保存による証跡化
- 報告書作成時間の短縮
- 作業者間の判断基準統一
- 教育、引き継ぎの効率化
- 外注検査や再確認の削減
- 不具合解析の初動スピード向上
費用対効果が出やすい現場
- 検査件数が多い工場
- 画像付き報告書を作成している現場
- 不良原因の初期確認が必要な品質管理部門
- 拡大観察しながら作業する組立工程
- 教育・研究・官公庁・検査機関
- 既存顕微鏡をデジタル化したい現場
顕微鏡システムの構成例
顕微鏡は、本体だけでなく、カメラ、照明、スタンド、XYステージ、モニターを含めて検討します。
構成例1：PCで計測・記録する構成
USBマイクロスコープ
＋ PC
＋ 計測ソフト
＋ スタンド
＋ LED照明
適した用途：品質管理、検査記録、寸法確認
構成例2：現場で遅延なく観察する構成
HDMIマイクロスコープ
＋ HDMIモニター
＋ スタンド
＋ リング照明
適した用途：組立、外観検査、複数人確認
構成例3：既存顕微鏡をデジタル化する構成
お持ちの顕微鏡
＋ 顕微鏡カメラ
＋ PCまたはモニター
＋ 変換アダプタ
適した用途：研究、教育、検査記録、報告書作成
構成例4：反射物を観察する構成
マイクロスコープ
＋ 偏光フィルタ
＋ 角度調整照明
＋ 安定スタンド
適した用途：金属、基板、樹脂、ガラス、光沢面
よくある質問（FAQ）
- 顕微鏡とマイクロスコープの違いは何ですか？
-
一般的に、顕微鏡は接眼レンズで観察する光学機器を指し、マイクロスコープはPC・モニター・カメラ出力を含む拡大観察装置として使われることが多いです。
用途上は、観察対象、倍率、作動距離、記録方法で選定します。
- 工場検査ではUSBとHDMIのどちらが向いていますか？
-
画像保存や寸法計測を重視する場合はUSB、モニターへ遅延少なく表示して作業する場合はHDMIが向いています。
検査記録が必要な場合は、保存形式と計測ソフトの有無も確認してください。
- 倍率は高い方が良いですか？
-
必ずしも高倍率が良いとは限りません。
倍率が高いほど視野は狭くなり、作動距離も短くなる傾向があります。対象物全体を見るのか、微細部を見るのかで適正倍率は変わります。
- 金属や基板の反射を抑えて観察できますか？
-
偏光フィルタ、同軸落射照明、照明角度の調整により、反射やハレーションを抑えやすくなります。
対象物の材質、表面状態、必要な見え方を確認したうえで選定します。
- 既存の顕微鏡にカメラを後付けできますか？
-
計測ソフトと校正機能に対応した機種では、画像上で寸法測定が可能です。
ただし、測定精度はレンズ、校正、倍率、設置状態、対象物条件に影響されます。
正式な寸法保証が必要な場合は、測定器としての仕様確認が必要です。
- 顕微鏡画像で寸法測定できますか？
-
計測ソフトと校正機能に対応した機種では、画像上で寸法測定が可能です。
ただし、測定精度はレンズ、校正、倍率、設置状態、対象物条件に影響されます。
正式な寸法保証が必要な場合は、測定器としての仕様確認が必要です。
- 生物顕微鏡と実体顕微鏡はどう選びますか？
-
薄い試料を透過光で観察する場合は生物顕微鏡、部品や立体物をそのまま観察する場合は実体顕微鏡が適します。
観察対象の厚みと照明方式で選びます。
- 現場で使う場合、何を重視すべきですか？
-
作動距離、スタンドの安定性、照明、表示方式、記録方法を重視します。PCを使える環境か、モニター直結がよいか、持ち運びが必要かも確認してください。
- 顕微鏡カメラはどの画素数を選べばよいですか？
-
画素数だけでなく、センサー性能、フレームレート、出力解像度、レンズとの相性を確認します。
静止画記録重視か、リアルタイム観察重視かで適した仕様は変わります。
- 相談時に何を伝えればよいですか？
-
観察対象、見たい欠陥や形状、必要倍率、作業距離、PC使用可否、画像保存の要否、予算、既存機器の有無を伝えると選定がスムーズです。
相談前チェックリスト
- 観察対象は何か
- 見たいものは傷、異物、組織、寸法、表面状態のどれか
- 低倍率で全体を見るのか、高倍率で詳細を見るのか
- PC接続、モニター接続、スマホ接続のどれが必要か
- 画像保存、動画保存、寸法計測が必要か
- 対象物に光沢や反射があるか
- 作業しながら観察する必要があるか
- 既存顕微鏡を活用したいか
- 設置場所にPCやモニターを置けるか
- 報告書や検査記録に画像を使うか
迷ったらお気軽にご相談を
顕微鏡は、用途に合う本体・カメラ・照明・スタンドを組み合わせることで、検査効率と記録品質を高められます。
顕微鏡・マイクロスコープ・顕微鏡カメラの選定では、倍率表記だけでは判断できない項目が多くあります。
観察対象、使用環境、記録方法を確認し、目的に合う構成をご提案します。
監修者:山崎順子迷われた際は、ぜひご相談ください。お客様の課題解決に最適な一台をご提案します。
