予防保全用デジタル超音波検査装置SONAPHONE SNP-ADV

目に見えない超音波を可視化・可聴化し、エア漏れや機械の異常をピンポイントで特定。工場の予知保全と省エネを強力にサポートします。

エア漏れから電気設備の診断まで、幅広い応用分野

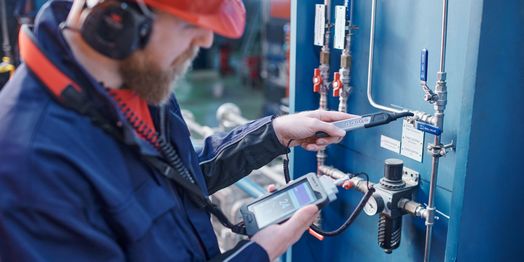

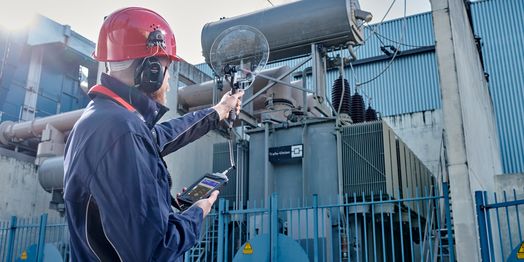

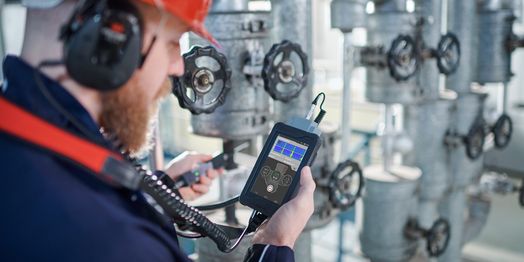

圧縮空気やガスの漏れ検知、ベアリングの状態監視、スチームトラップ診断、部分放電の検出など、多様な保全作業に対応します。

---

デジタル超音波検査の利点

超音波検査の利点は、設備保全や故障予知の現場で多岐にわたります。

超音波検査の主な利点

1. 異常の早期発見

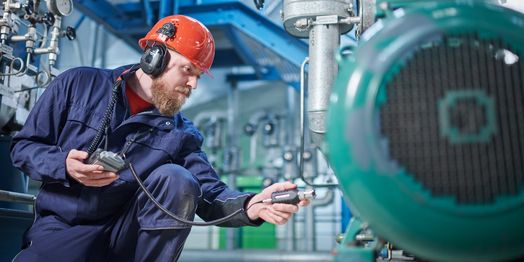

   • 振動解析だけでは特定できないギアボックス内部のベアリング異常など、複雑な構造の機器でも高周波音を通じて問題箇所を正確に特定できます。
2. 多用途性
   • ベアリングや電気設備、スチームトラップ、エアリークなど、工場内のさまざまな設備に対応できるため、1台で幅広い診断が可能です。
3. 計画的なメンテナンスが可能
   • 問題を早期に発見し、必要部品の調達や修理を計画的に実施できるため、突発的なダウンタイムや生産損失を防げます。
4. 省エネルギー・コスト削減
   • 故障したスチームトラップやエアリークの発見により、年間数十万ドル規模の損失を防ぎ、導入費用も短期間で回収できます。

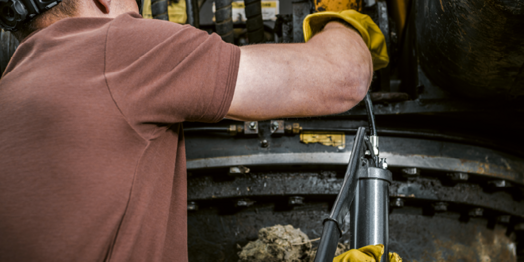

5. 潤滑管理の最適化
   • ベアリングの摩擦状態をリアルタイムで評価できるため、グリースの過不足を防ぎ、ベアリング寿命を延ばします。
6. 信頼性プログラムの強化
   • 包括的な監視体制を構築し、将来の問題を高精度で予測・予防できます。

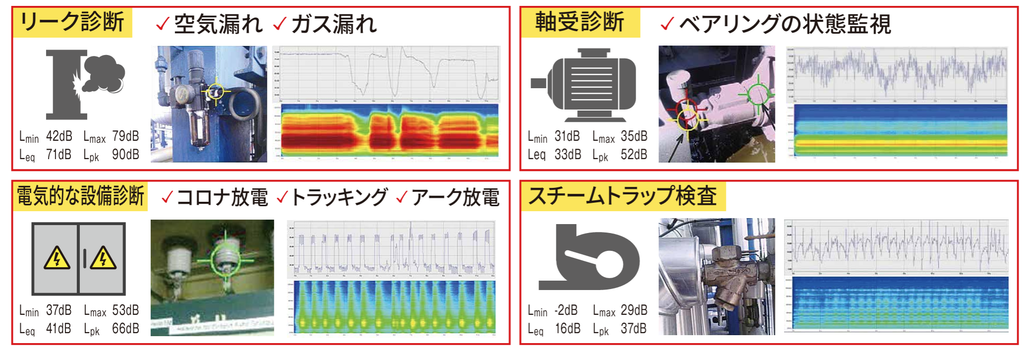

波形・スペクトログラム表示による確実な異常検知

従来のアナログ機では見逃しがちな微細な漏れも、視覚（波形・スペクトログラム）と聴覚で高精度かつ確実に捉えます。

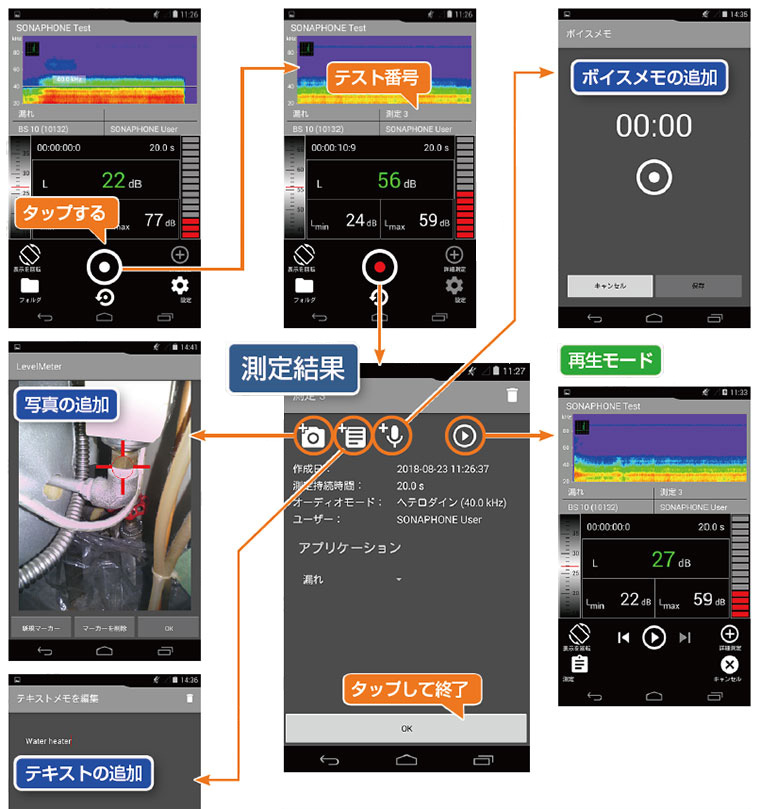

スマホ感覚のタッチ操作と、PDFレポート自動作成機能

超音波カメラ SONAPHONE SNP-ADV本体の仕様

機器設計	デジタル超音波試験機器
対応周波数	20 kHz～100 kHz
ディスプレイ	5インチ TFTタッチスクリーンディスプレイ
音声出力	スピーカーまたはヘッドフォン Bluetooth🄬対応ヘッドフォン（別売品）
寸法	高さ 174 mm・幅 90 mm・奥行 25 mm
重さ	約370 g
保管温度	−20 °C ~ 60 °C
使用温度	−10 °C ~ 40 °C
電池	リチウムイオン充電池
充電時間	フル充電まで約2時間
駆動時間	通常測定	8~12時間
	連続使用	約4時間
インターフェイス	センサーケーブル接続端子 USB2.0（micro-B）端子 3.5 mmヘッドフォン端子 microSDカードスロット
保護等級	IP40（非防水）
内蔵メモリー容量	システム用	8 GB
	データ用	16 GB
準拠規格および指令	EMV RL 2014/30/EU、WEEE RL 2012/19/EU、 RoHS RL 2011/65/EU、ASTM E1002-2005
付属品	・日本語取扱説明書 ・超音波センサーBS10 ・センサー延長ケーブル（カールコード長さ50 cm～200 cm） ・精密検査ノズル（BS10-1） ・超音波検知ホーンL（BS10-3） ・USB 2.0ケーブル（Type A / micro-B） ・ヘッドフォン（3M™ PELTOR™） ・テスト電池（ヘッドフォン用・単3形アルカリ電池2本） ・プロテクションラバーケース（装着済み） ・液晶保護フィルム ・ロックキー ・ショルダーストラップ

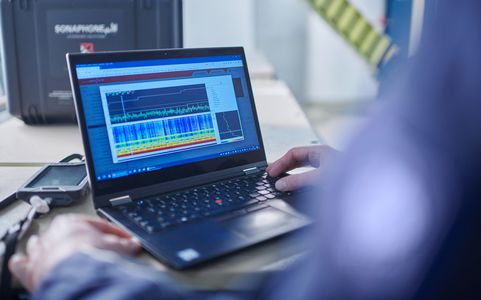

別売品	ストラクチャーボーンサウンド・温度センサー BS20 PC用ソフトウェア リーク診断アプリ『Leak Expert』
