測定できる対象と限界

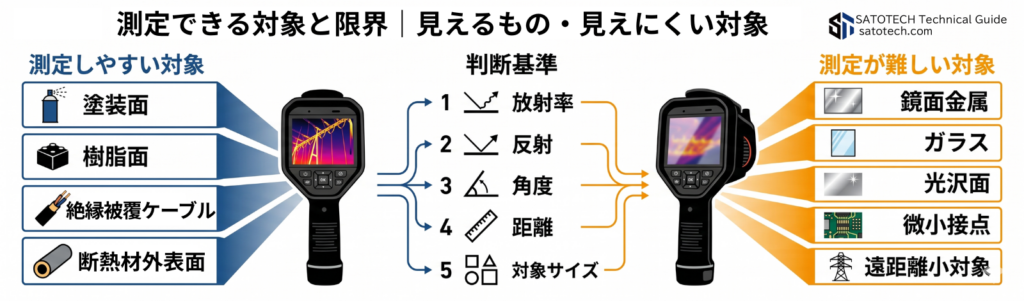

赤外線サーモグラフィは、表面温度分布を非接触で比較確認できる手法です。
一方で、何でもそのまま正確に測れるわけではありません。 設備診断では、対象物の表面状態、放射率、反射、観察角度、距離、視野条件によって、見えるものと見えにくいものがはっきり分かれます。高放射率面は比較的測定しやすい一方、鏡面金属やガラスは反射の影響を受けやすく、見かけ温度を誤認しやすいため、適用限界の理解が重要です。

1測定しやすい対象｜高放射率で表面状態が安定した設備

赤外線サーモグラフィで測定しやすいのは、表面の放射率が高く、反射が少なく、表面状態が安定している対象です。
実務では、塗装面、樹脂面、ゴム、絶縁被覆、酸化が進んだ非鏡面面などが比較的扱いやすく、設備診断でも温度分布の比較に向いています。放射率が高い表面ほど、赤外線画像はその表面温度を比較的忠実に反映しやすいとされています。

2測定が難しい対象｜鏡面金属・ガラス・半透明材料・微小部位

測定が難しい対象は、表面温度ではなく反射や透過の影響を強く受けるものです。
設備診断で特に注意すべきなのは、鏡面金属、ガラス、光沢面、微小部位、遠距離の小対象です。FLIRは、ガラスは赤外線に対して鏡のように振る舞い、窓越しでは向こう側が見えず反射が写ると説明しています。

対象	なぜ難しいか	実務上の対応
鏡面金属	低放射率で周囲熱源を反射しやすく、見かけ温度を誤認しやすい。	角度を変えて反射の影響を確認する。放射率補正だけに頼らず、黒体テープや高放射率テープの使用、比較診断、他手法確認を併用する。
ガラス	可視光では透けて見えても、熱画像では透過せず、反射の影響が大きい。	ガラス越しに内部を直接判断しない。反射の有無を確認し、必要に応じて測定位置変更、開口部からの確認、他手法への切替を行う。
半透明材料	材料内部の放射や透過が混ざり、表面温度の単純解釈が難しい。	表面温度として断定せず、材料特性を確認する。比較条件をそろえ、接触式温度計や他の確認手法で補完する。
微小部位	対象サイズが画素分解能に対して小さいと、温度が平均化される。	測定距離を短くし、対象が十分な画素数で写る条件にする。接写可能な機種や光学条件を確認し、拡大画像だけで判断しない。
遠距離小対象	IFOV不足で局所異常を見逃しやすい。	視野角、測定距離、対象サイズの関係を確認する。必要に応じて近距離測定、高解像度機、望遠レンズ、別手法を検討する。

H2-3限界の原因｜放射率・反射・角度・距離・空間分解能

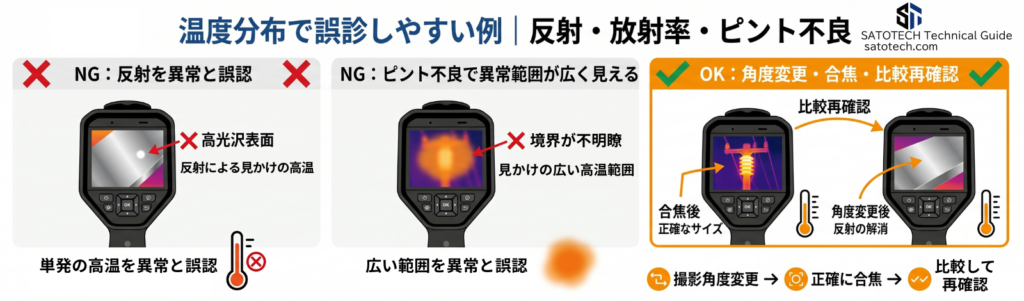

サーモグラフィの限界は、機器の性能不足だけでなく、測定条件そのもので発生します。
設備診断で本当に重要なのは、何が見えないかではなく、なぜ見えにくいかを分解して理解することです。Googleの有用なコンテンツ方針でも、読者の役に立つ一次性・説明責任のある内容が重視されています。

要因	なぜ問題になるか
放射率の不一致	表面が真の表面温度を十分に放射せず、見かけ温度になる。
反射の混入	周囲の高温物が反射して映り込み、対象温度を誤認する。
観察角度の不適切	反射成分が増加し、対象面の温度情報が低下する。
距離と空間分解能の不足	小さな異常が画素内で平均化され、局所異常を検出しにくい。
負荷条件不足	異常が温度差として現れず、正常との差が判別できない。

4実務での判断基準｜サーモグラフィで止める場面と他手法へ進む場面

サーモグラフィは、適用対象では非常に強い一方で、限界対象では他手法へ早く切り替える判断が重要です。
設備診断では、測れない対象を無理に読もうとするより、他手法と組み合わせて診断精度を上げるほうが実務的です。

サーモグラフィで続行すべき場面と、他手法へ移るべき場面を分けると、次のようになります。

よくある質問と回答 FAQ

赤外線サーモグラフィはガラス越しに内部を測定できますか？

一般的な設備診断用サーモグラフィでは、ガラス越しに内部温度をそのまま見ることはできません。熱画像ではガラスが反射面として働き、向こう側ではなく反射像が見えることがあります。

金属面はそのまま測定できますか？

鏡面金属は注意が必要です。低放射率で反射の影響を受けやすく、見かけ温度が実温度とずれることがあります。放射率補正だけで解決できない場面もあります。

サーモグラフィで測れない対象はありますか？

“まったく見えない”というより、表面温度として信頼しにくい対象があります。鏡面金属、ガラス、半透明材料、小さすぎる対象、遠距離の小部位は解釈に注意が必要です。

ピントが合っていれば小さな接点も判断できますか？

合焦は重要ですが、それだけでは不十分です。対象サイズがカメラの空間分解能に対して小さい場合、温度は平均化され、局所異常を過小評価することがあります。

一番重要な判断基準は何ですか？

その対象が“表面温度を比較できる対象かどうか”を先に判定することです。測定前に、放射率、反射、角度、距離、対象サイズ、負荷条件を確認すると誤診を大きく減らせます。
