「超音波リークディテクタカメラ MJ-LKS-V2E」とは、工場のエア漏れを“見逃さない”！省エネ・コスト削減に直結する検知器。損失額まで算出可能です。
超音波リークディテクタカメラMJ-LKS-V2Eは、設備稼働中でも空気漏れ検知が可能です。
圧縮空気・ガス漏れを瞬時に可視化！

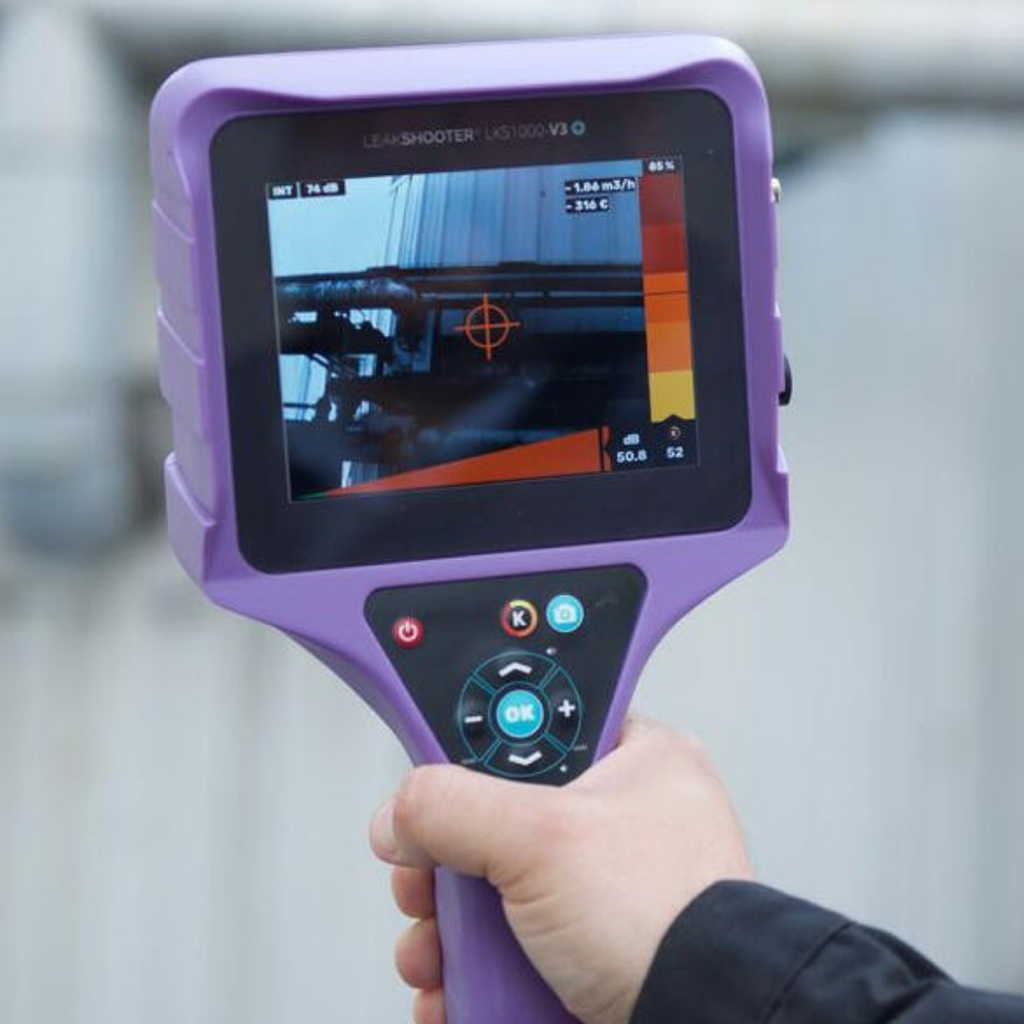

片手で持てるハンディタイプ。誰でも使える直感操作！
実績多数！製造業・プラント現場で選ばれる検知力
\ デモ依頼、見積り依頼など /

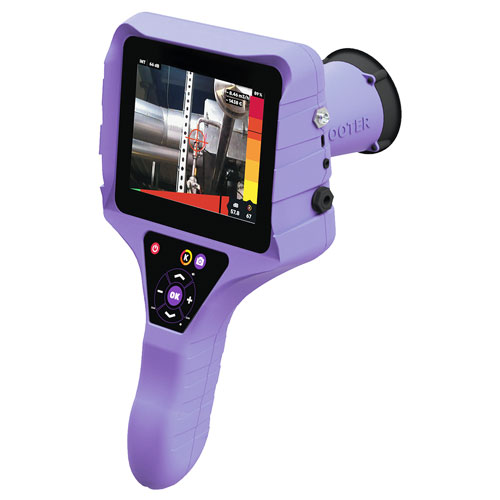

超音波リークディテクタカメラ MJ-LKS-V2Eとは？省エネルギーを目的として開発

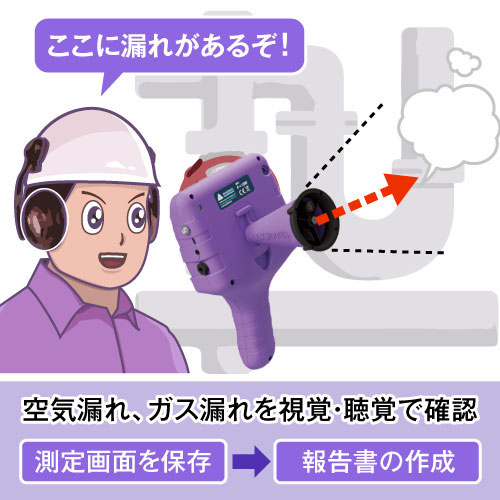

MJ-LKS-V2Eは、肉眼では見えない空気漏れが発生させる「超音波」を検知し、早期異常発見が可能で時間短縮・莫大なコスト削減が可能
カメラ映像に重ねて可視化する最新の保全ツールです。騒音下でもピンポイントで漏洩場所を特定できます。
- 圧縮空気・ガス漏れを瞬時に可視化！
- 設備稼働中でも空気漏れ検知が可能
- 片手で持てるハンディタイプ。誰でも使える直感操作！
- 実績多数！製造業・プラント現場で選ばれる検知力
- 早期異常発見が可能で時間短縮・莫大なコスト削減が可能
- 新型プロセッサで漏れ検出時間を短縮！
- 「漏れ流量」「年間消失金額」の参考値表示のモード付
- 漏れ箇所をモニター上のターゲット出現で可視化
- 漏れ箇所を視覚化し記録
- リークごとに写真を撮りデータ化。PCへのデータ転送
- 漏れ画像とデータで迅速な修理修復を実現
- 5.7インチ大画面＆高解像度で鮮明表示！
- ヘッドホンからの音の強弱でも漏れ箇所特定
エア漏れの箇所を見える化（可視化）リークごとに写真撮り記録

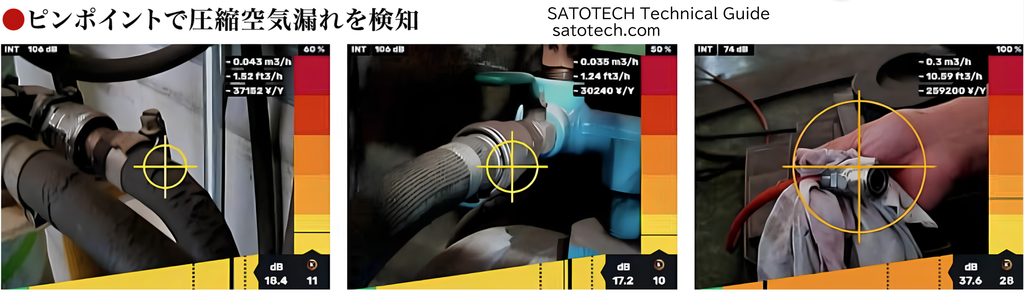

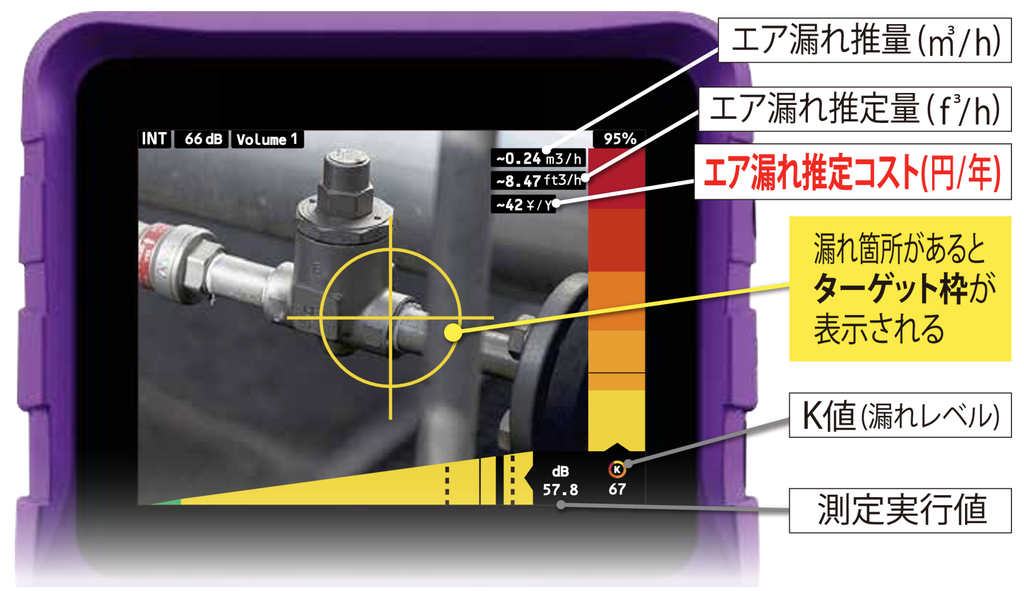

漏れ箇所をモニター上のターゲット出現で可視化

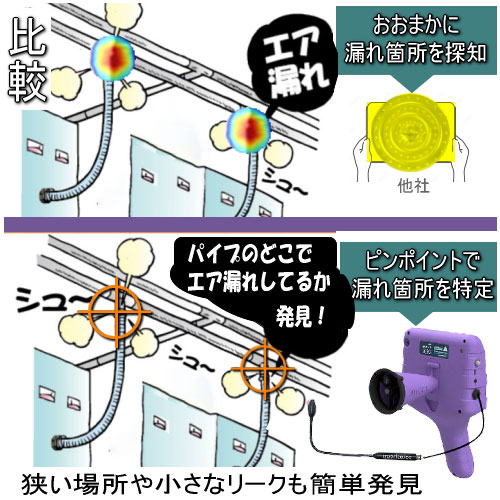

ダイナミックターゲットでリーク箇所を見逃さない。
超音波センサーでエア漏れを検知すると、
『その漏れ位置まで自動的に絞りこみが可能』
超音波の強さに応じた大小の円形ターゲットマークが出現
工場内で生じる空気漏れ箇所を超音波センサーで簡単・確実に検知（窒素、ヘリウム、二酸化炭素等々）
漏れ音の強弱で漏れ箇所の特定（ヘテロダイン技術） ヘッドホンで漏れを迅速に検出
ヘッドホンからの音の強弱で漏れ箇所特定
超音波を人が聞くことができる疑似音に変換

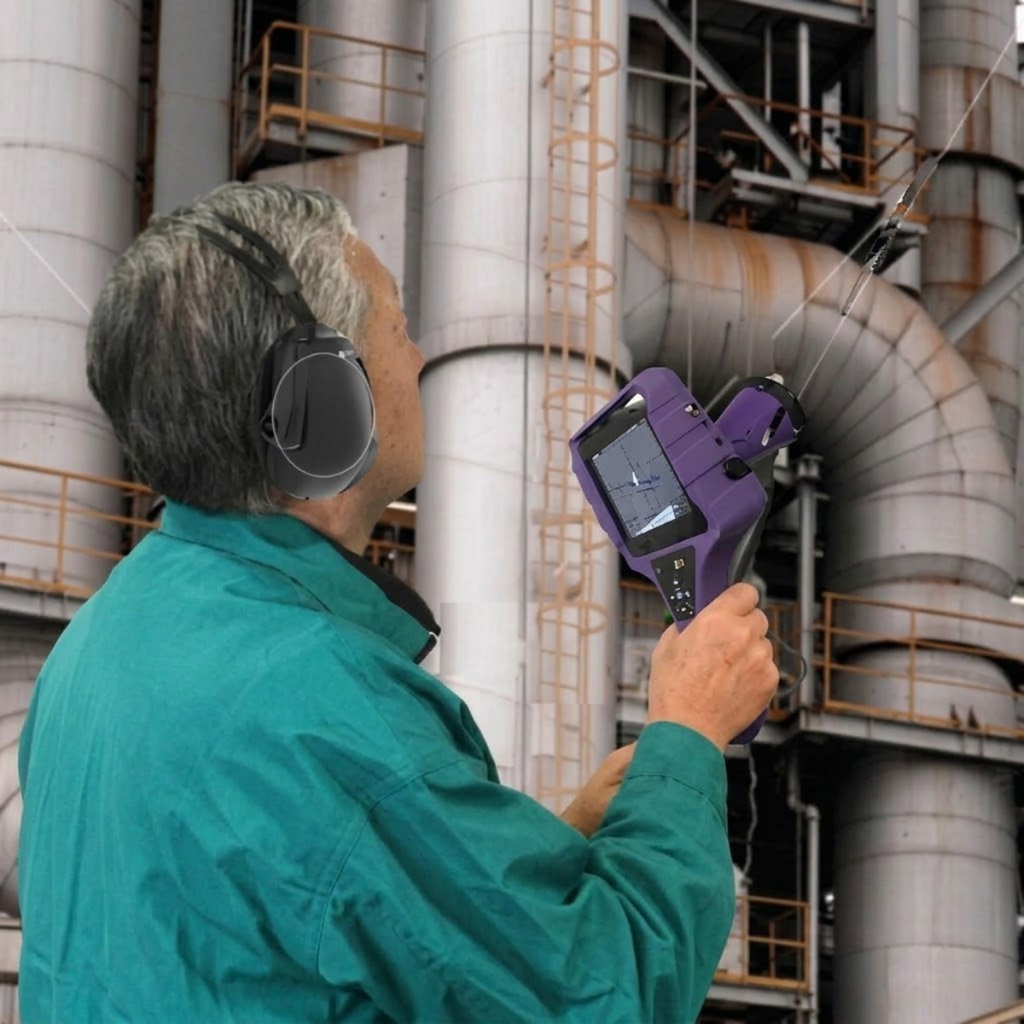

工場の騒音環境下でも付属のヘッドホンで漏れを探知
漏れ箇所を視覚化し記録

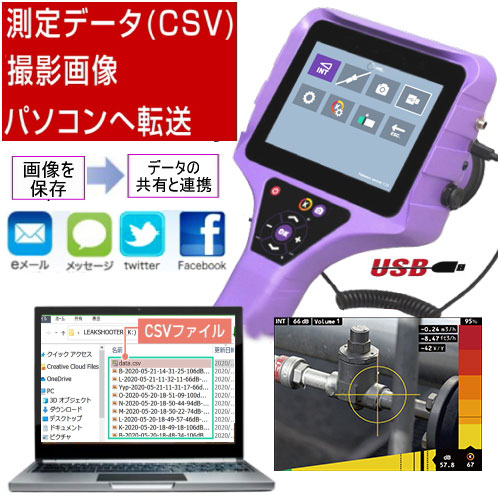

リークごとに写真を撮りデータ化

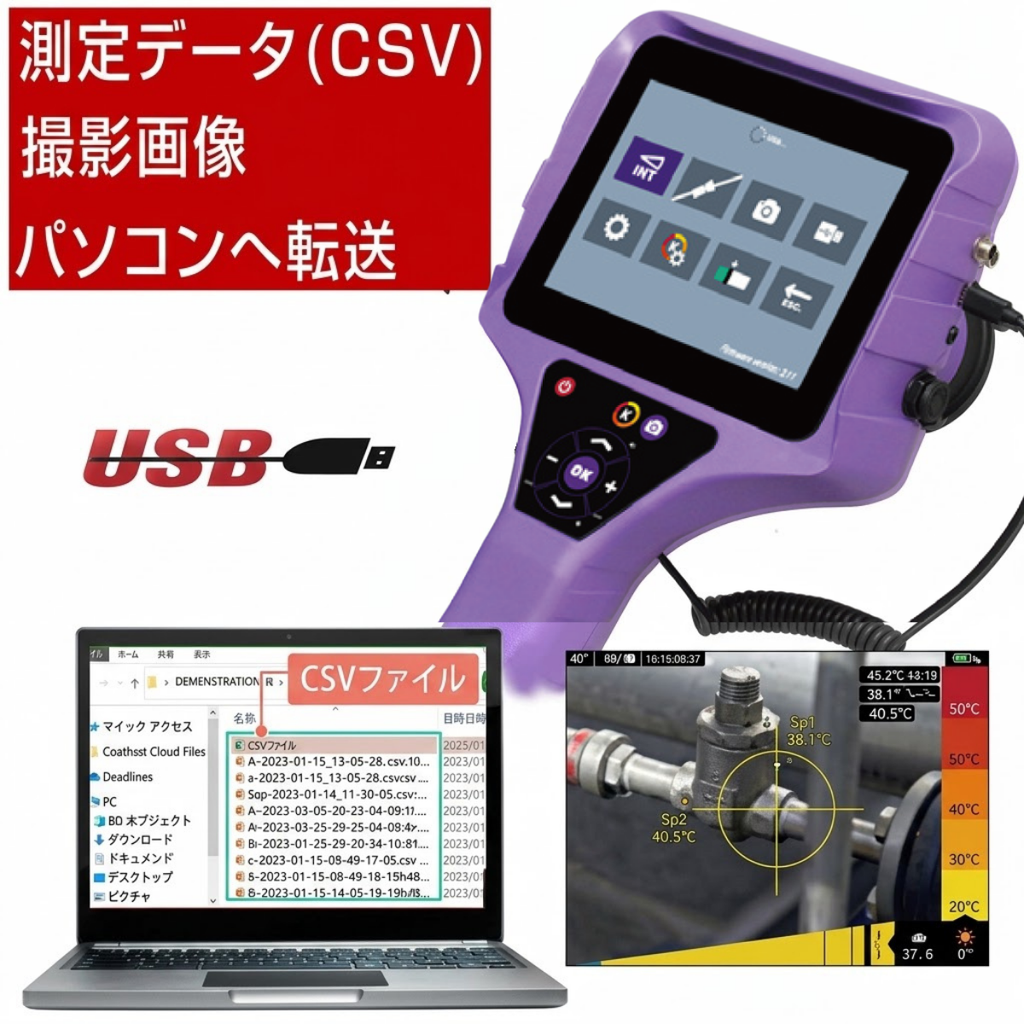

リークごとに写真を撮りデータ化。パソコンへのデータ転送
漏れ画像とデータで迅速な修理修復を実現
情報の共有化が簡単になったと好評です
オプション

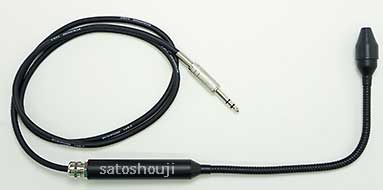

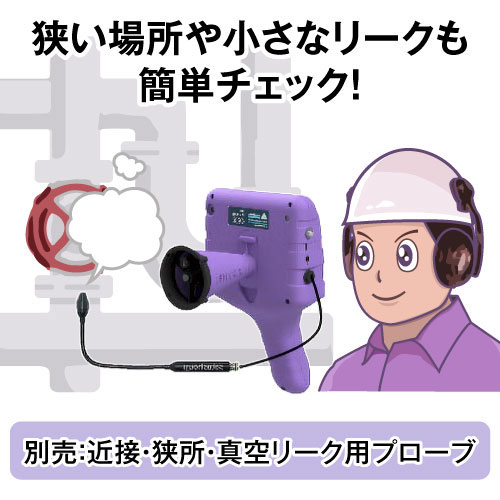

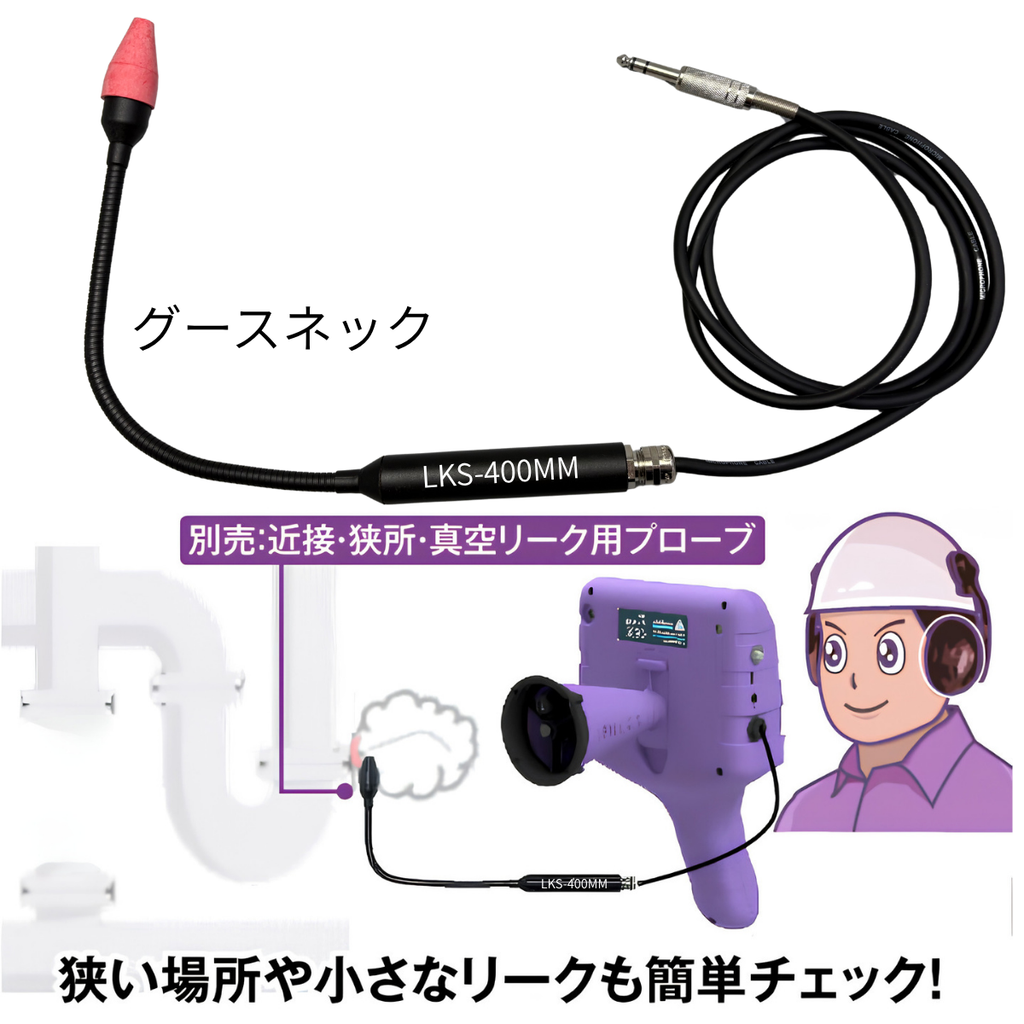

プローブ LKS-400MM：手の届きにくい場所に対応
先端ケーブルがグースネックになっているので、自由に曲げてその形を固定できる柔軟な構造
手の届きにくい狭い場所
真空リークの点検も簡単にできます。
グースネック部：22cm
ハンドル部：14cm
ケーブルの長さ：140cm

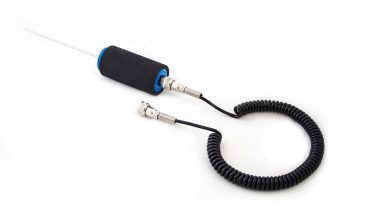

コンタクトプローブ LKS-ST3
ベアリング検査(グリスチェックほか)
スチームトラップ検査
IP65の防水防塵仕様
250℃の温度まで対応
先端部：15cm｜直径：3ｍｍ
ハンドル部：長さ：9.5cm 直径4.5cm
ケーブル長さ：175cm

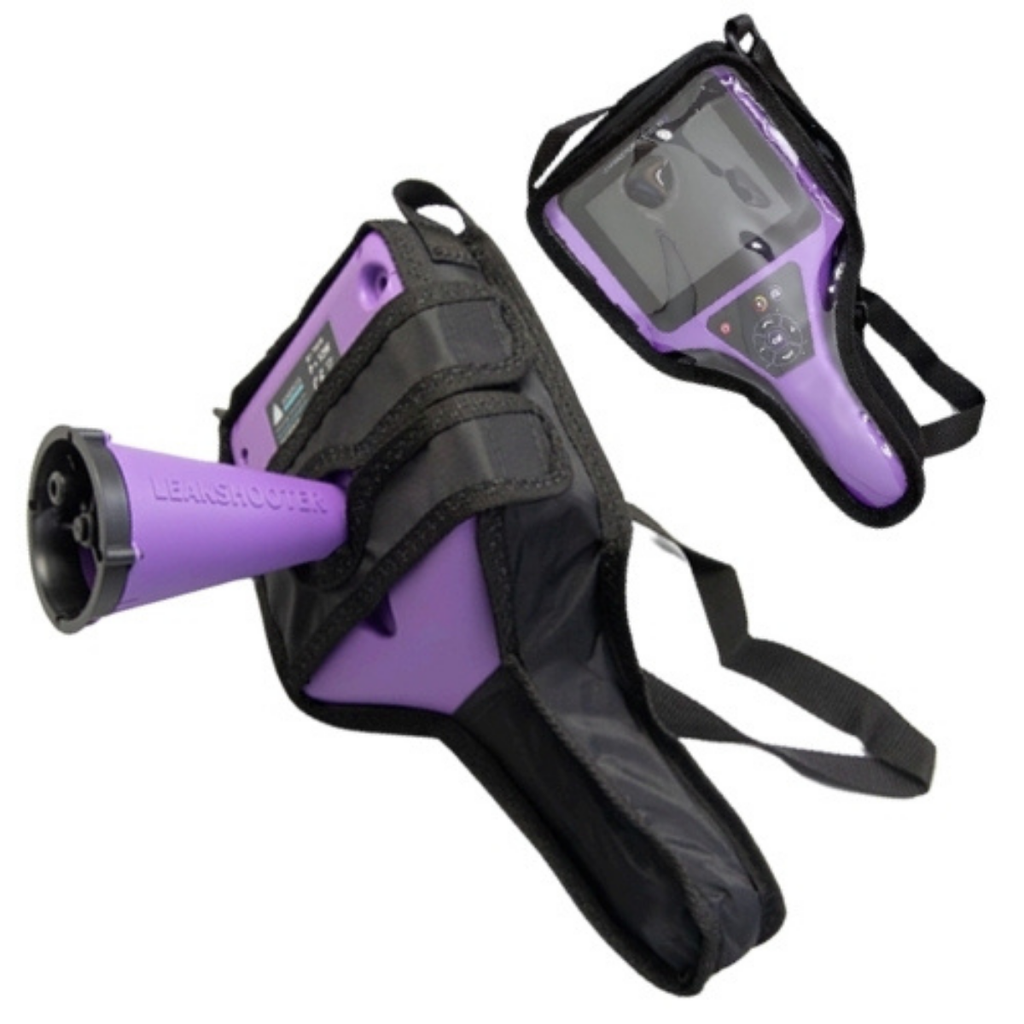

ネックストラップ付カバー LKS-CA2
汚れや水滴の侵入を防止するカバー。
ネックストラップ付きで落下防止、手持ち保持補助に。
超音波リークディテクタカメラ MJ-LKS-V2Eの主な仕様スペック
| 項目 | 内容・詳細 |
| 検知可能感度 | 20m離れた場所にある ∅0.1mmの穴からの漏れを分析（内圧3 bar.G） |
| 超音波帯域幅 | ±2 kHz（－6 dBにおける） |
| 分析周波数調整 | 30 kHz ～ 50 kHz（初期設定：42 kHz） |
| 感度調整 | 40 ～ 106 dB（11段階） |
| ディスプレイ | 5.7インチ カラータッチパネル（640×480ピクセル） |
| カメラ仕様 | 640×480ピクセル、暗所用LED照明付き |
| 測定温度範囲 | －10 ℃ ～ 400 ℃ |
| 画像記録 | 最大1000枚（形式：PNG）、USBによるPC接続 |
| 電源・駆動時間 | リチウムイオン充電池、約5時間駆動（充電 約5時間） |
| サイズ・重量 | H310×W165×D65mm / 本体約820g（ケース含：約5.4kg） |
| 環境条件 | －10 ℃ ～ 50 ℃、0 %RH ～ 85%RH（結露なきこと） |
オプション
MJ-LKS-V2Eを導入する3つのメリット
最大のメリットは「コスト削減の可視化」「点検効率の向上」「安全性の確保」です。
単に漏れを見つけるだけでなく、漏洩量や損失金額（円）をその場で算出できるため、投資対効果（ROI）が明確になります。
圧倒的な時短
石鹸水を使ったスプレー点検に比べ、数十分の一の時間で広範囲をスキャン可能。
損失額の自動計算
漏洩量（L/min）から年間の損失金額を表示。修理の優先順位を即座に判断できます。
騒音に強い
工場内の稼働音を無視し、空気漏れの周波数帯域（2kHz〜100kHz）のみを捉えます。
よくある質問（FAQ）
- どのような種類のガス漏れに対応していますか？
-
圧縮空気だけでなく、窒素、アルゴン、ヘリウムなど、圧力がかかっているあらゆるガス漏れに対応可能です。
- 騒音が激しい工場内でも使えますか？
-
周囲の騒音に邪魔されず検知可能です。
- レポート作成機能はありますか？
-
用のPCソフトが付属しており、撮影したデータから簡単に点検報告書を作成できます。
- 点検に資格は必要ですか？
-
特別な資格は不要です。直感的な操作画面なので、数分のレクチャーで誰でも使いこなせます。
迷ったら専門スタッフにご相談を
技術担当超音波リークディテクタカメラ（超音波カメラ）は、工場環境によって選ぶ機器が決まります。
迷われた際は、測定器の専門ブランドである私たちにぜひご相談ください。お客様の課題解決に最適な一台をご提案します。
| 写真 | 商品コード | 製品名 | 参考価格 税別 |
|---|---|---|---|
 | SNP-002-17 | 超音波リークディテクタカメラ MJ-LKS-V2E タッチパネル式 | 450,000円 |

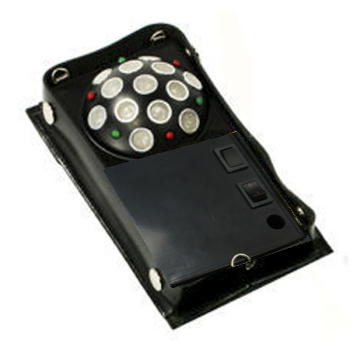

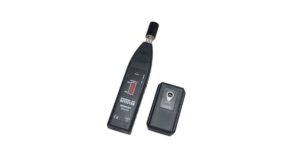

 | SNP-011-51 | 気密検査用超音波発信器 SONIC-PLUS サトテック 強力放射タイプ【広範囲用15ｍ四方】 157dB のハイパワー出力（密閉検査、隙間試験・真空検査） | 198,000円 |
 | SNP-002-21 | MJ-LKS用 フレキシブルプローブ LKS-400MM | 58,000円 |
 | SNP-002-28 | MJ-LKS用 コンタクトプローブ LKS-ST3 | 78,000円 |
 | VSD-003-01 | MJ-LKS用 ネックストラップ付カバー LKS-CA2 | 26,500円 |
より詳細な仕様
| 項目 | 仕様内容 |
| 検知可能感度 | 20 m離れた場所にあるΦ0.1の穴からの漏れを分析（内圧3 bar.G） |
| 測定温度範囲 | -10 ℃ ～ 400 ℃ |
| カメラ | 640×480ピクセル LED照明つき（暗所用） |
| ディスプレイ | 5.7インチ カラータッチパネルディスプレイ 640×480ピクセル |
| 表示（標準モード） | センサー種類、感度レベル、バッテリー残量表示、測定実効値（細線）、測定最大値（太線）、測定実効値（dB）、バーグラフ（Kモード時に色連動）、ターゲットマーク（Kモード時に色連動） |
| 表示（Kモード） | エア漏れ推定量、エア漏れ推定コスト、K値（バー・数値）、Kモードグラフ |
| 画像記録 | 枚数：最大1000枚、形式：PNG |
| 通信 | USBによるPC接続 |
| 超音波センサー | 超音波帯域幅：±2 kHz（-6 dBにおける）、中央周波数：40 kHz±1 kHz、分析周波数調整範囲：30 kHz ～ 50 kHz（初期設定：42 kHz）、感度調整：40 ～ 106 dB（11段階） |
| 供給電源 | リチウムイオン充電池（内蔵） |
| 充電時間 | 満充電まで約5時間 |
| 駆動時間 | 約5時間（満充電時：使用環境により異なる） |
| ヘッドフォン | ノイズ対策済、音量設定：0 ～ 10段階 |
| サイズ | 高さ310 mm×幅165 mm×厚さ65 mm（コーン部を除く） |
| 重量 | 本体：約820 g、ケース：約4.1 kg（ケースを含む総重量：約5.4 kg） |
| 環境条件 | -10 ℃ ～ 50 ℃、0 %RH ～ 85%RH（結露なきこと） |

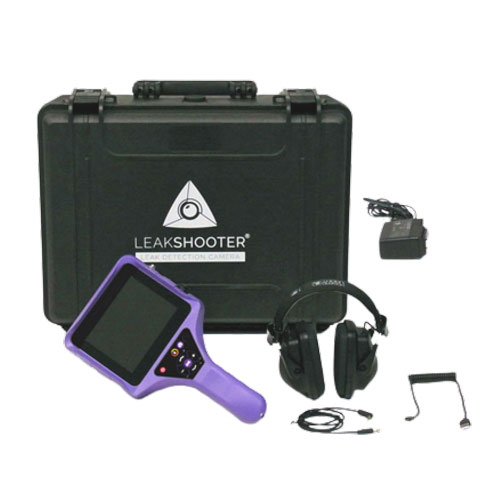

| 付属品 | ・超音波検知カメラ本体 MJ-LKS-V2E ・取扱説明書 (×1) ・ヘッドフォン (×1) ・ヘッドフォン用ケーブル (×1) ・USBケーブル (×1) ・ACアダプター (×1) ・防塵防水耐衝撃ABSキャリングケース (×1) |
| オプション | ・フレキシブルプローブ LKS-400MM ・コンタクトプローブ LKS-ST3 ・ネックストラップ付カバー LKS-CA2 ・超音波発信器 SONIC-PLUS ・外付USB充電バッテリー LKS-MBL |
