管内検査カメラとは？できることを30秒で理解する
管内検査カメラとは、細い防水ケーブルの先端にカメラ・LEDを搭載し、肉眼では見えない配管内部を映像で確認する工業用内視鏡機器です。
配管を解体せずに腐食・詰まり・亀裂を発見でき、工事コストと時間を大幅に削減できます。
主な用途
- 排水管・下水管の詰まり・亀裂・腐食の確認
- 熱交換器チューブ内のスケール堆積・腐食診断
- 食品工場の配管衛生検査
- 建築・設備の施工後検査・竣工検査
- 官公庁・自治体インフラの維持管理
管内検査カメラのメリット
- 非破壊検査：配管を切断・解体せずに内部を確認できる
- 記録・共有：SDカードに静止画・動画を保存し、報告書作成に即活用できる
- 省人化：1人で検査でき、作業時間を大幅に短縮できる
- 距離カウンター機能付き機種では、異常箇所の正確な位置を特定できる
管内検査カメラのデメリット
- 管径が適合しない機種を選ぶと挿入できない
- 曲がりが多い配管ではケーブルが届かない場合がある
- 高精度モデル（ビデオスコープ等）は導入コストが高い
- 映像だけでは材質劣化の定量評価には限界がある
管内検査カメラ 全機種スペック比較一覧
最適な機種は「(1)配管径」「(2)ケーブル長」「(3)用途（管種）」の3点で決まります。
下表で一覧確認し、自社の配管径に合う機種を絞り込んでください。
| 機種名 | ヘッド外径 | ケーブル長 | 適応管径 | 特長 |
|---|---|---|---|---|
HJ-WB7 | φ7mm | 30m | 10A〜40A | 最小径φ7mm・細管・狭小管対応 |
HJ-WBG38 | φ38mm | 60m | 70A〜300A | 超長尺60mケーブル・大口径管対応 |
HJ-WB23 | φ23mm | 30m・10m | 30A〜150A | 汎用性高い中間径・短尺10mも選択可 |
X1000Plus+PRM100 | φ10mm | 25m | 20A〜50A | φ10mmの細管〜中径管対応 |

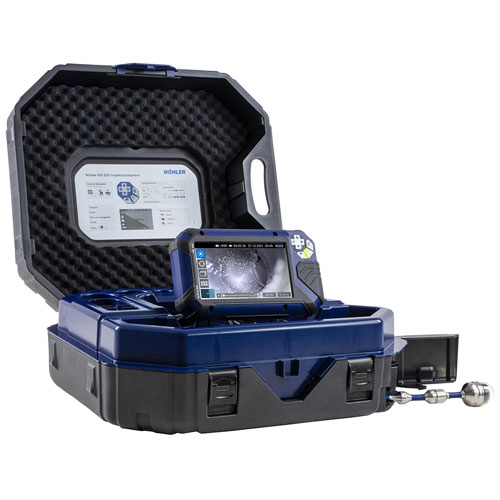

VIS500（WOHLER） | φ40mm回転 | 30m | 40A〜200A | 先端360°回転カメラ・WiFi接続対応 |

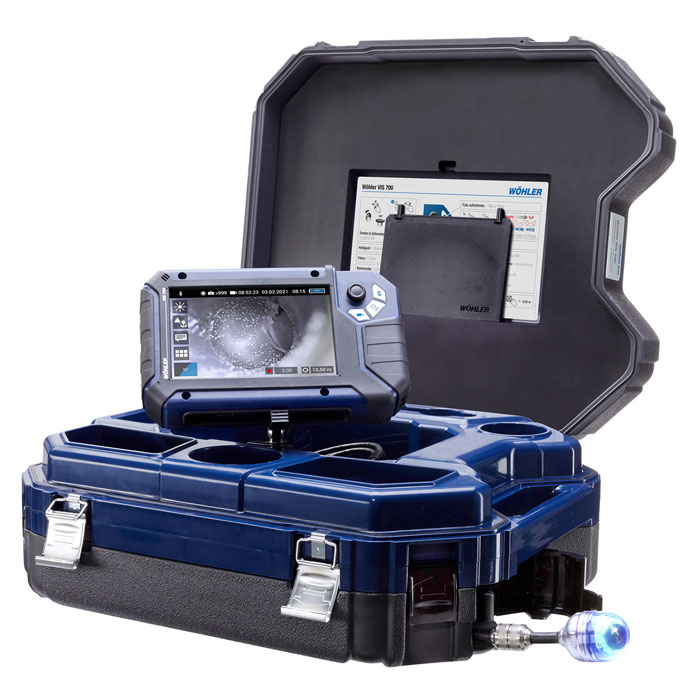

VIS700（WOHLER） | φ26/40mm回転 | — | 40A〜65A | 回転カメラ2サイズ対応 |

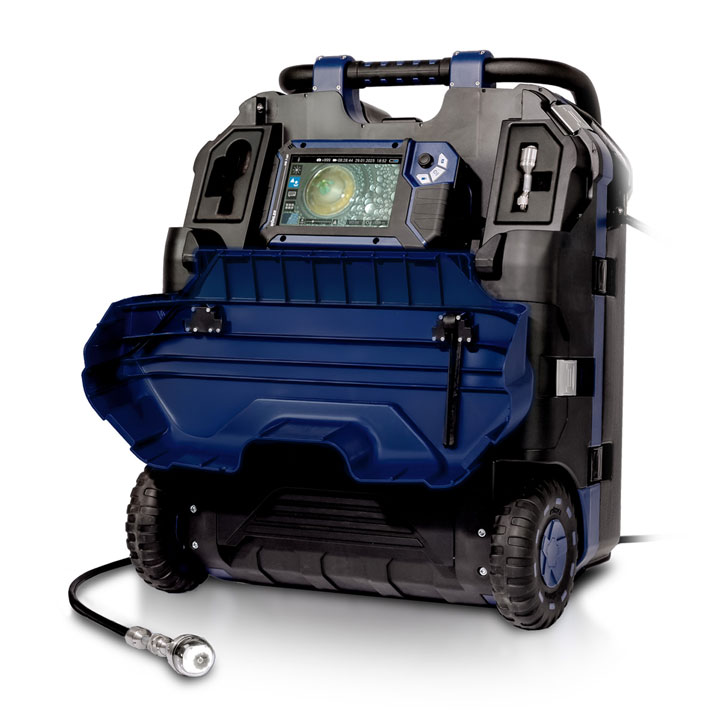

VIS750（WOHLER） | 回転カメラ | 40m/60m | 65A〜150A | HDモニター・長尺ロッド対応 |

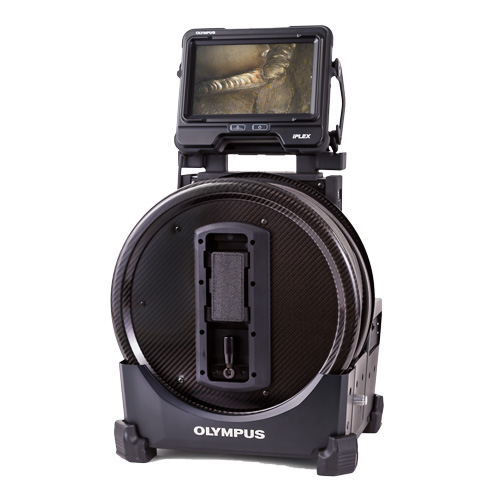

IPLEX GAir（エビデント/旧オリンパス） | φ8.5mm | 20m・30m | — | 工業用ビデオスコープ・高精度分析向け |
※適応管径の「A」はJIS呼び径（口径）です。例：40A≒外径48.6mm相当。

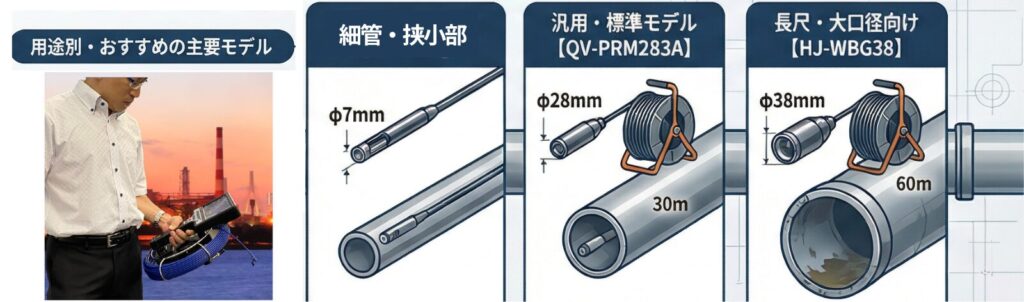

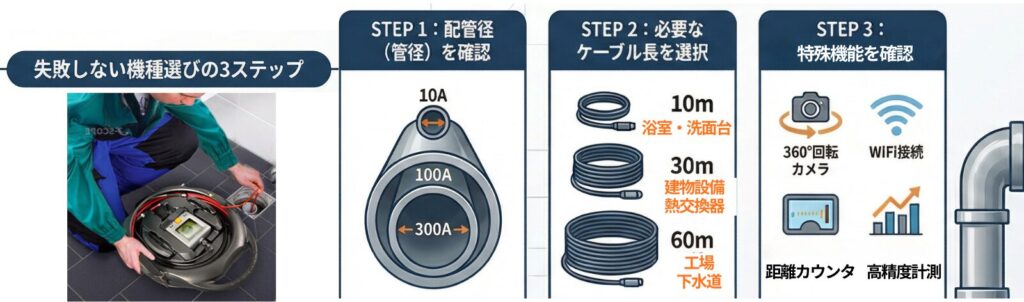

用途別・おすすめ機種の選び方【3ステップ】
どの機種を選べばいいか迷ったら、以下の3ステップで絞り込めます。
STEP 1：配管径（管径）を確認する
まず検査対象の配管の呼び径（A）を確認します。 壁や設備の図面、既設配管の刻印で確認できます。
- 細管（10A〜40A）→ HJ-WB7（φ7mm）
- 一般家屋・中小設備（30A〜100A）→ HJ-WB23・QV-PS10
- 中〜大口径（70A〜300A）→ HJ-WBG38・VIS500
STEP 2：必要なケーブル長を確認する
挿入口から最遠部までの距離を想定して選びます。
- 10m：建物内の短い配管・浴室・洗面台（HJ-WB23・QV-PS10）
- 30m：一般的な建物設備・建物内の短い配管・浴室・洗面台・熱交換器（HJ-WB23・HJ-WB7）
- 60m：工場・自治体・下水幹線（HJ-WBG38）
STEP 3：特殊機能の要否を判断する
- 360°回転カメラが必要 → VIS500/VIS700/VIS750（WOHLER）
- 高精度・計測分析が必要 → IPLEX GAir（エビデント/旧オリンパス）
- 軽量・持ち運び重視 → QV-PS10
- WiFi・データ共有重視 → VIS500
熱交換器検査での活用方法
熱交換器のチューブ内は、スケール（水垢）・腐食・異物詰まりが発生しやすく、 放置すると熱効率の低下やトラブルに直結します。
熱交換器検査に適した機種
AHJ-WB23はヘッド外径φ23mmで、一般的な熱交換器チューブ（40A〜100A相当）に挿入可能です。 超広角カメラにより管壁の腐食・スケール付着を鮮明に映し出し、見落としを最小化します。
食品業界での採用実績
熱交換器・配管の衛生管理が厳しい食品工場での採用が増加しています。 検査画像をSDカードに保存することで、HACCPや食品衛生法に基づく記録管理にも対応できます。
導入前に確認すべき3つのポイント
- 管径の適合確認
ヘッド外径 < 配管の内径、であることを事前に確認してください。管径を誤ると挿入できません。 - 曲がり（エルボ）の数と角度の確認
90度エルボが連続する場合はケーブルが進みにくくなります。HJ-WB23は90度エルボ2箇所を通過できる設計ですが、急カーブ多数の場合は事前相談を推奨します。 - 防水性能の確認
HJ-WB23は水深50mの使用に対応しています。水没環境や常時湿潤環境での使用は仕様を必ず確認してください。
Jスコープ・SATOTECHが選ばれる理由
- 創業20年以上の実績：官公庁・教育機関・民間企業への豊富な納入実績
- 全省庁への入札参加資格取得（業者コード：0000098781）
- 高度管理医療機器等販売許可・特定計量器販売事業者認可取得
- 購入前のデモ機貸出・実機デモ対応
- 導入後の修理・校正・部品交換のアフターサポート
- まとめ買い台数特価あり
- 型番指定の特注品・サイト非掲載品も見積り対応
よくある質問（FAQ）
- 管内検査カメラで画像や動画を記録できますか？
-
SDカードに静止画・動画を保存できるモデルがあります。検査報告書の作成や証跡管理に対応でき、官公庁・食品業界の記録義務にも活用できます。
- ケーブル長さはどのくらい必要ですか？延長はできますか？
-
最長60mの機種（HJ-WBG38）をラインアップしています。標準は30m・10m。必要な長さが不明な場合や特殊仕様をご希望の場合は、専門スタッフへ無料でご相談ください。
- φ28mmのカメラは熱交換器チューブに入りますか？
-
一般的な熱交換器チューブ（呼び径40A〜100A相当）であれば適合します。ただしチューブの内径は機種・メーカーにより異なるため、事前にチューブの内径（mm）をご確認のうえお問い合わせください。
- 90度エルボのある配管でも使えますか？
-
HJ-WB23は90度エルボ2箇所の通過に対応した設計です。エルボの数・角度が多い場合は、現場の配管図をご共有いただければ適合可否を確認いたします。
- デモ機を試してから購入できますか？
-
はい。ご希望に応じてデモ機貸出・実機デモを実施しています。導入前に実際の配管でご確認いただくことを推奨しています。
- 保証期間とアフターサービスは？
-
基本1年保証。修理・校正・部品交換などのアフターサポートも対応しています。
- 官公庁・学校などが公費で購入できますか？
-
はい。全省庁への入札参加資格（業者コード：0000098781）を取得しており、官公庁・学校・研究機関の公費購入に対応しています。見積書・請求書発行も可能です。
- まとめて複数台購入したい場合は？
-
台数特価・まとめ買い割引があります。お見積りは販売サイトまたはお問い合わせフォームからご連絡ください。
まとめ｜管内検査カメラの選び方・3つのポイント
- 配管径で機種を絞る：φ7mm（HJ-WB7）〜φ40mm（VIS500）まで全対応
- ケーブル長で選ぶ：10m・25m・30m・60mから現場に合わせて選択
- 特殊機能で決める：回転カメラ・WiFi・高精度計測などの要否で最終判断
迷ったら専門スタッフにご相談を
迷ったときは、創業20年の専門スタッフへの無料相談をご活用ください。 デモ機貸出・台数特価にも対応しています。
技術担当迷われた際は、測定器の専門ブランドである私たちにぜひご相談ください。お客様の課題解決に最適な一台をご提案します。
台数特価・まとめ買い割引にも対応し、学校・官公庁様の公費購入も可能です(業者コード:0000098781、全省庁入札参加資格保有)。
見積書・納品書・請求書（インボイス制度対応）の発行、校正書類の手配もスムーズに対応いたします。
在庫状況により即納可能な場合もございますので、まずはお気軽にお問い合わせください。は「何を知りたいか」によって選ぶ機器が決まります。
著者・運営情報
本記事は、株式会社佐藤商事（SATOTECH）の専門スタッフが監修しています。 同社は神奈川県川崎市（武蔵小杉）に拠点を置く測定器専門商社。 創業20年以上、官公庁・民間企業への納入実績を持ち、 全省庁入札参加資格・高度管理医療機器等販売許可・特定計量器販売事業者認可を取得しています。
