配電盤での異常発熱を赤外線サーモグラフィによって検知できます。接続部品の緩みなどから発熱してしまいます。
事故や、故障を防ぐために、赤外線サーモグラフィが多く使用されています。
工場の電気設備は、老朽化によりケーブルや端子に緩みが出て異常発熱を起こす場合があります。
放置すると、焼損・停電・火災リスクにつながる可能性があります。
その異常の多くが発熱として表れるため、定期的に赤外線サーモグラフィを使用して点検すると、安全かつ短時間で異常箇所の早期発見が可能になります。
電気設備点検（配電盤など）でサーモグラフィが有効な理由
電気設備（配電盤・分電盤・受変電設備）は、負荷電流と抵抗値に応じた熱を発生しています。
定期的に、赤外線サーモグラフィで電気設備を計測し、傾向を把握することで、異常発熱があった場合に、正常状態データとの比較から不具合の予兆検知を行うことが可能となり、事故防止に役立ちます。
電気設備点検（配電盤・分電盤・受変電設備など）においてサーモグラフィが有効な理由は以下です。
- 通電状態のまま測定できる
- 非接触で安全に点検できる
- 面で異常を検出できる
- 比較診断が容易
- 受変電設備においては、安全な距離を保ちながら分離器や遮断器の加熱を評価できます。
非接触
稼働中
面で確認
異常発熱の主な原因
配電盤・分電盤・受変電設備などの電気設備の異常発熱は単なる温度上昇ではなく、原因ごとに特徴があります。
代表的な異常発熱の原因は以下です。
■ 接触不良
- 端子の緩み
- 酸化・腐食
- 圧着不良
👉 局所的な高温
■ 過負荷
- 定格以上の電流
👉 全体的な温度上昇
■ 相間アンバランス
- 三相の負荷不均等
👉 相ごとの温度差
■ 導体劣化
- 経年劣化
👉 発熱の増加
測定手順：現場での基本フロー
正しい測定手順を踏まないと、異常を見逃す、または誤判定につながります。
STEP
目的設定
どの異常を見たいか
STEP
稼働条件確認
- 通常運転か
- 負荷状態
STEP
撮影条件設定
- 放射率
- 反射
- 距離
- フォーカス
STEP
撮影
盤全体 → 詳細
STEP
比較診断
- 相間比較
- 同型比較
正しい判断方法：温度だけで判断しない
配電盤・分電盤・受変電設備などの電気設備の点検で最も多いミスは、「温度が高い＝異常」と判断することです。判断の基本は以下です。
■ 比較する
- 相間
- 同型
- 過去
■ 条件を見る
- 負荷
- 周囲温度
■ 温度差を見る
- ΔT（温度差）
注意点と誤判定を防ぐポイント
サーモグラフィ診断では、測定条件による誤差を理解することが重要です。特に注意すべき点は、以下です。
- 金属面の反射
- 放射率設定ミス
- 距離が遠い
- 斜め測定
- 日射影響
振動診断

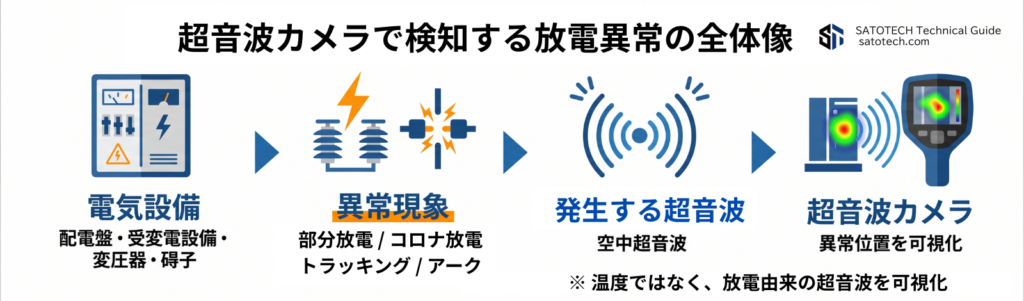

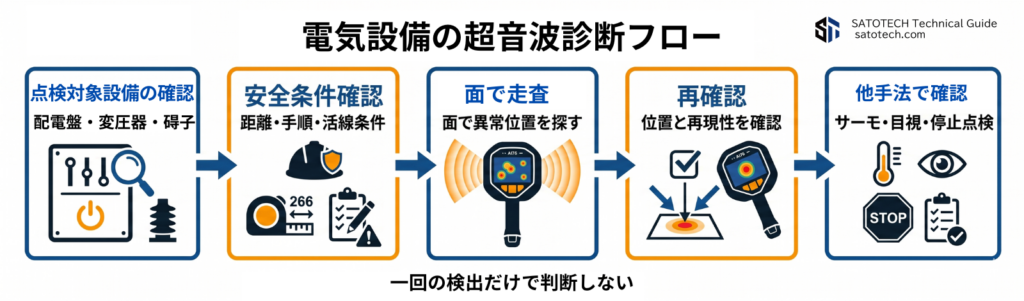

超音波カメラ診断
工業用内視鏡
よくある質問と回答
- 配電盤診断で何を見る？
-
異常発熱と温度差です。
- 一番多い原因は？
-
接触不良です。
- 温度が何度だと異常といえますか？
-
絶対値ではなく温度差で判断します。
- 相間差はどれくらい重要？
-
非常に重要です。
- 金属面は測れる？
-
誤差が出やすいので注意が必要です。
- 単独で診断できる？
-
できません。他手法と併用します。
