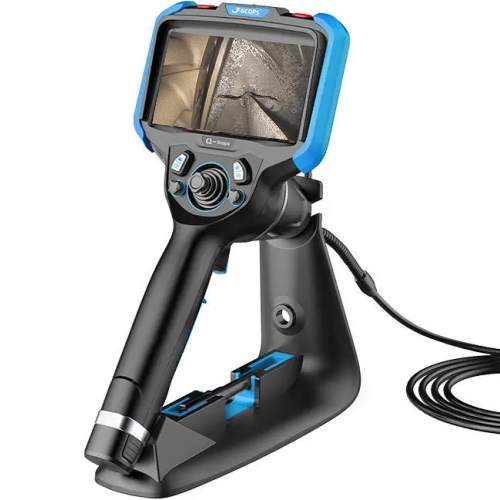

ハイビジョン先端可動式工業用内視鏡JQX ｜サトテックJスコープ

自動車業界の使用方法

• 各部の内部検査: 自動車のエンジン内部やCPUボックス、ドア内部などの目視できない箇所の検査に使用されます。
• 部品の品質検査: 精密部品をはじめ、金属加工部品や金型加工品の細かい傷や欠陥を確認する品質検査に活用されます

航空機・鉄道（および船舶）業界での使用方法

• 重要設備の保守点検: 航空機や鉄道のエンジン内部のほか、モーター、タービン、ディーゼルエンジン、フレーム、各種配管などの定期的な保守点検に使用されます

専門的なインサイト：なぜこれらの業界で工業用内視鏡が活躍するのか

自動車や航空機・鉄道の点検現場（特にエンジンルームや機械駆動部）は、高温や機械油などの過酷な環境が伴います。資料に記載されている「JQXシリーズ」のような工業用内視鏡は、こうした現場の課題をクリアするための機能を備えています。

• 耐油・耐久性: 点検時に避けられないマシンオイル、ブレーキオイル、トランスミッションオイルが付着しても使用できる耐油構造を備えています。
  また、狭く入り組んだ配管やエンジン内部を通す際も、ケーブルに擦れに強いタングステンを採用しているため、耐久性が大幅に向上しています。
• 高温環境での安全性: エンジン周りなどの高温になりやすい箇所でも、80℃を超えると警告を表示する「温度警告センサー」が搭載されており、機器の破損を防ぎながら安全に点検できます。
• 複雑な構造を捉える操作性と高画質: 360度全方向に自由に動かせるジョイスティックと、細かい傷を見逃さないHD画質により、複雑なタービンやエンジン内部の不具合箇所を的確に特定し、検査の精度と効率を劇的に向上させます

化学・電力プラント等での具体的な使用方法

• 各種配管の調査・診断: 化学プラントでの工場調査をはじめ、消火系配管や排水系配管の定期検査に使用されます。また、電力・石油化学プラントでは、給排水管の錆（さび）、腐食、詰まりなどの異常箇所を特定するための点検に活用されています。
• ボイラーや熱交換器の保守管理: ボイラーや熱交換器の品質検査および保守管理に使用されます。実際に「パイプおよび熱交換器検査向け」として多くの現場で採用実績があります。
• 発電所設備の保守管理: 電力プラントにおける各発電所設備の定期的な保守・点検作業に使用されます

専門的なインサイト：プラント配管・ボイラー点検で役立つ機能

プラントの配管や熱交換器の内部は、長く狭く、湾曲しているため、点検機器には高い「挿入性」と「耐久性」が求められます。資料にある「JQXシリーズ」は、プラント特有の環境に対応するための強力な機能を備えています。

• 入り組んだ細管を突破するタングステンケーブル: 挿入プローブには擦れに強いタングステンが採用されており、細管の湾曲形状に対しても手元の押し込みがスムーズに伝わります。
  これにより、挿入性と通過性が強力にアシストされ、奥深い配管の検査効率が向上します。
• パイプ検査に特化したオプション装備: 6.0mmケーブル用の「カメラガイド」を装着することで、パイプ検査の際にプローブを常にパイプの中心位置に維持しながらスムーズに観察できます。
  また、「ホールディングチューブ」を使えば、高所の点検が楽になるほか、たわみやすいケーブルを硬性鏡（ボアスコープ）感覚で自在に操作できます。
• 高温・水・油が混在する環境への耐性: ケーブル部分はIP67規格の防水耐油構造（マシンオイル等対応）となっているため、錆や水分が溜まった配管内でも使用可能です。
  さらに、ボイラーなどの熱を持つ設備周辺でも、先端が80℃を超えると警告を表示する「温度警告センサー」により、カメラの熱暴走や破損を防ぎながら安全に点検を行えます

ユーザービルやマンションの設備管理、および空調・水道インフラの保守点検において、工業用内視鏡（ビデオスコープJQX）は以下のように幅広く活用されています。

ビル・設備管理での具体的な使用方法

• ビル・マンションの建物点検: 電気、給水・排水、空調、消防設備の点検に使用されます。また、浄化槽や冷水塔、貯水槽などの配管検査にも活躍します。
• 水道・ガス・空調設備の点検: 水道設備において、給排水管の錆（さび）、腐食、詰まりなどの異常箇所を特定するための点検に使用されます。また、エアコン内部の検査や、空調ダクト内の保守点検にも欠かせません。
• 電気設備・地中埋設管の調査: トランスや配電盤内部の目視確認のほか、排水管、ガス管、上下水道、電設配管などの地中埋設管調査（特に鉛管の敷き直し工事やライニング工法時の事前確認など）にも用いられます

専門的なインサイト：ビル・空調・配管点検で役立つ機能

ビル管理や設備点検の現場は、天井裏などの高所作業や、真っ暗な空調ダクト、水気のある給排水管内など、作業環境に多くの物理的制約があります。「JQXシリーズ」は、これらの課題を解決するための機能を備えています。

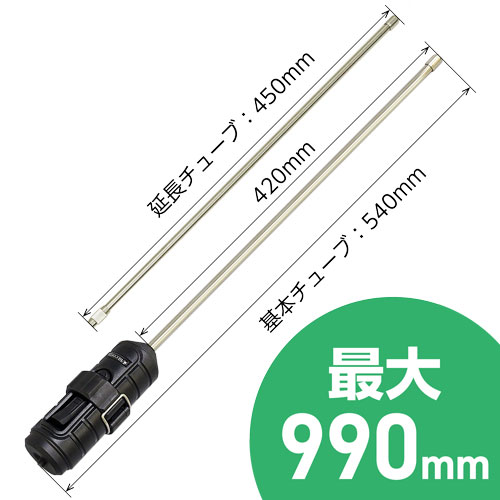

• 高所や天井裏の点検を助ける「ホールディングチューブ」: 別売りのホールディングチューブ（最長990mmまで調節可能）をケーブルに装着することで、たわみやすいフレキシブルケーブルを硬性鏡（ボアスコープ）のような感覚で真っ直ぐに操作できます。これにより、天井高の空調ダクトや手の届かない高所の配管点検が劇的に楽になります。
• 給排水管の点検に必須の「防水・防塵性能」: 挿入ケーブルはIP67規格の防水仕様となっているため、水気が残っている給排水管や浄化槽の内部でも、水没による故障を気にせずに内部の錆や詰まりの状況を確実に確認できます。

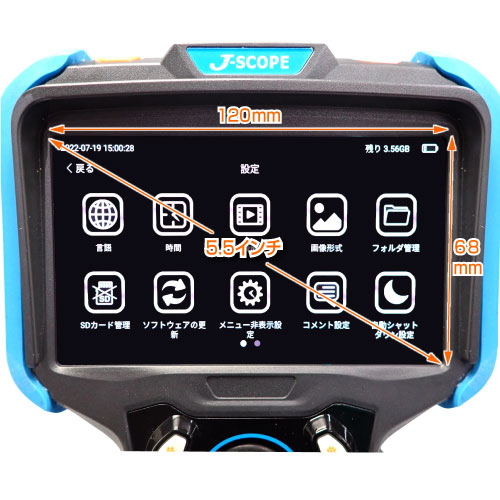

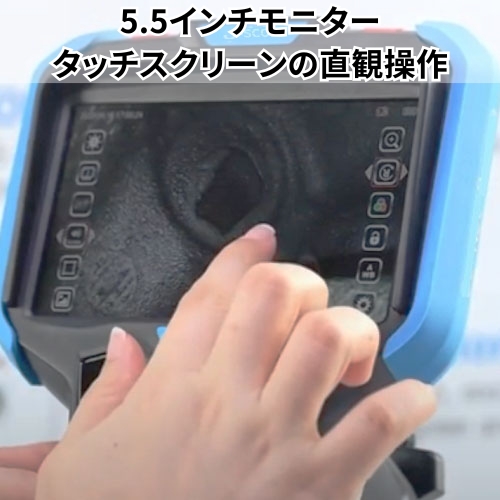

• 暗いダクト内でも異常を見逃さない「高画質と明るさ」: 最大20000 LUXの明るい照明と、細かい傷を見逃さないHDクラスの高画質カメラを搭載しています。さらに、5.5インチの有機ELディスプレイが高コントラストで鮮明に映像を映し出すため、真っ暗なダクトや配管内でも微小な亀裂や腐食を正確に特定でき、検査精度が向上します。
• 現場作業を安全にする「ハンズフリー機能」: 付属のマグネット付きスタンドを使用すれば、金属製の設備壁面などにモニターを固定できます。これにより、狭い設備内や高所用の脚立上でも、両手を使いながら安全にハンズフリー検査を行うことが可能です
