対象: 精密基板・電子部品の検査、異物解析、チームでの画像共有が必要な現場。
内容: USBマイクロスコープ / HDMI出力マイクロスコープ / モニター付一体型 / オートフォーカス顕微鏡、計測ソフト付。
ポイント: 「視る」と「記録・計測」を統合し、検査プロセスをデジタル化。。チームでの情報共有を熟成させ、ミスのない品質管理を実現します。
肉眼や接眼レンズでは限界があった微細領域を、高精細なモニターに映し出します。デジタル化の真の価値は、観察結果を「データ」として蓄積・共有できる点にあります。情報のマネジメントが、品質管理の精度を次なるステージへと熟成させます。
4K・高精細モデルのマイクロスコープ（極小欠陥の可視化）
微細なクラックや極小異物を鮮明に可視化。研究開発や精密電子部品の検査において、見逃しリスクを極限まで低減します。

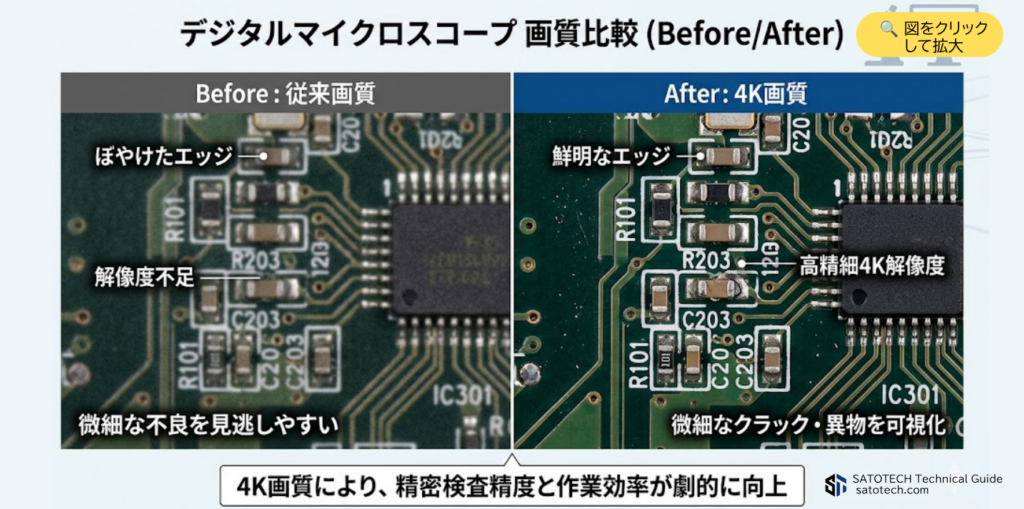

従来画質と4K画質のBefore/After比較画像 参考例
歩留まり向上に寄与する4K画質の導入メリット
微小欠陥の早期特定と工程フィードバック
従来機では潰れて見えなかった数マイクロメートル単位のクラックやピンホールを鮮明に可視化。
不良発生の根本原因（前工程の設備異常など）を早期に特定し、迅速な対策立案を支援します。
「過剰判定」による良品廃棄の削減
画像の滲みやノイズによる「疑似欠陥」と「真の欠陥」を正確に切り分けます。
本来は良品である製品を誤って不良品として廃棄してしまうリスクを低減し、直接的な歩留まり改善に貢献します。
広視野・高解像度の両立による検査効率化
広い視野を保ったまま細部まで確認できるため、対象物の探索時に何度もズームイン・アウトを繰り返す必要がありません。
検査タクトタイム（作業時間）を延ばすことなく、高い検出精度を維持します。
＼ お急ぎの方・製品一覧をすぐに見たい方はこちら ／
高速オートフォーカスマイクロスコープ（ピント調整数秒）
対象物の高さやピント調整の手間を自動化。次々と検査対象を切り替えるライン作業において、検査時間を劇的に短縮します。

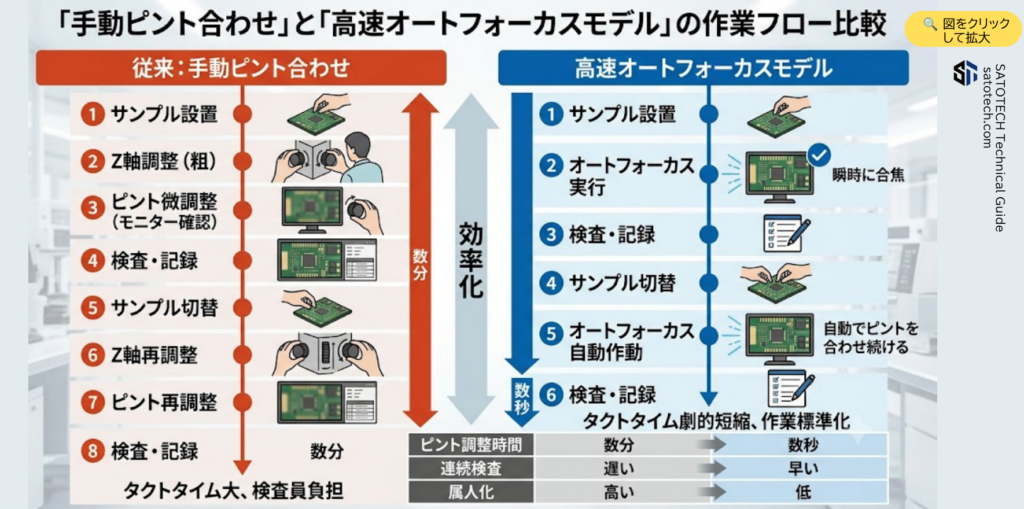

高速オートフォーカスマイクロスコープと手動ピント合わせとの違い。参考例
＼ お急ぎの方・製品一覧をすぐに見たい方はこちら ／

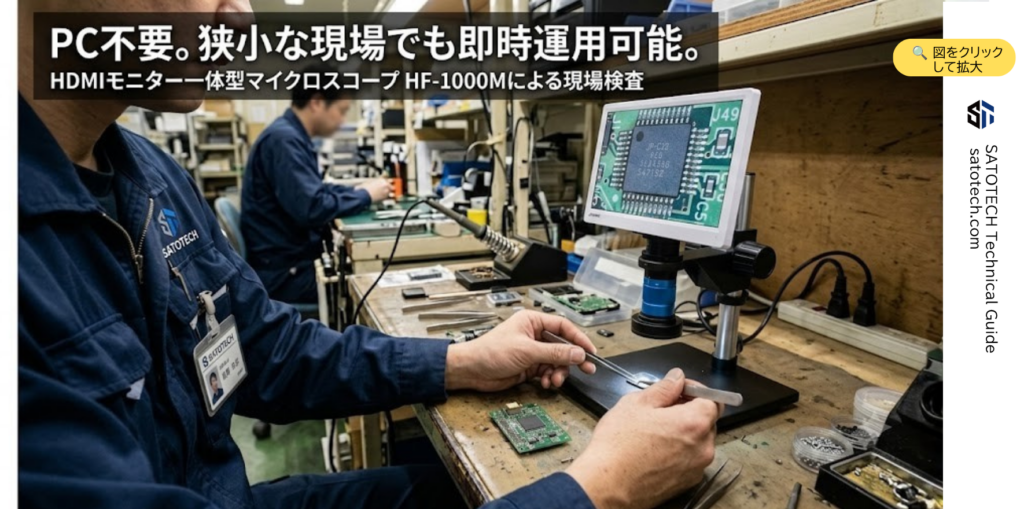

モニター一体型・PCレスモデル（省スペース・共有）
パソコン不要で現場の省スペース化に貢献。大画面での同時観察により、チーム内での迅速な意思決定と品質管理を支援します。
＼ お急ぎの方・製品一覧をすぐに見たい方はこちら ／

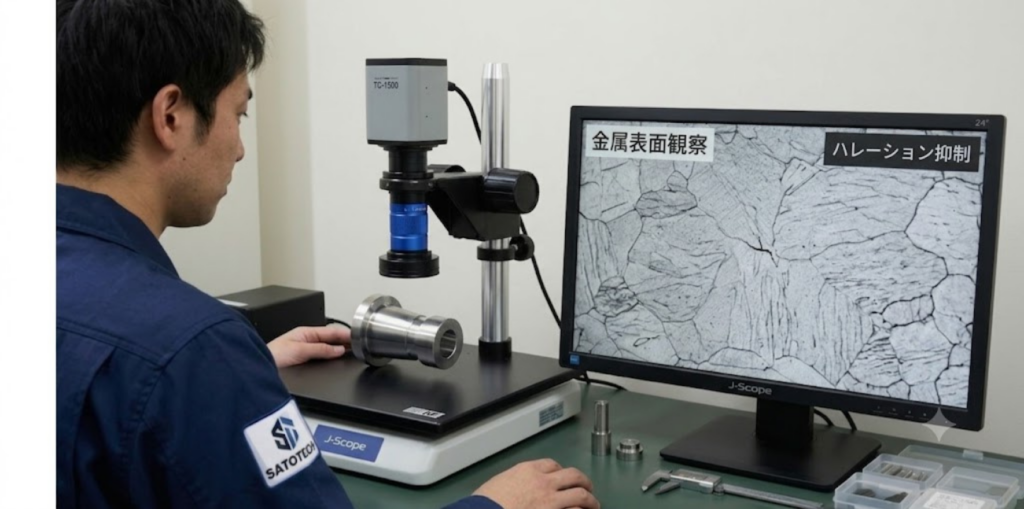

特殊観察モデル（偏光・同軸落射・ポータブル）
金属表面のハレーション（光の反射）除去や、現場へ持ち運べる携帯性など、特殊な環境・条件における観察課題を解決します。
代表機種

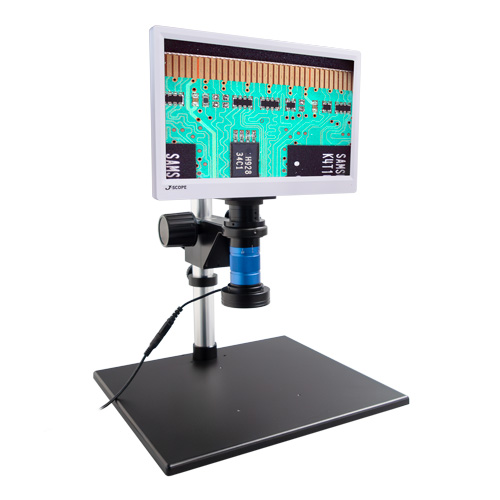

HDMIモニター一体型マイクロスコープ HF-1000M
(USB接続・画像連結ソフト付) Jスコープ
11.6インチ高精細モニター搭載！鮮明表示
・USBマウスで直感操作！PC不要の簡単操作を実現
・PCソフトで多機能処理
・画像連結・深度合成も自由自在！
・60fpsの高速表示！ 動きのある作業でも遅延ゼロ
現場での観察・検査において、以下のようなお困りごとはございませんか？
- 金属反射が強くて表面の傷が見えない：光の反射（ハレーション）により微細な欠陥が埋もれてしまう。
- 設備の奥深くや狭い場所を観察したい：ケーブルの取り回しが困難で、物理的にアプローチできない。
- 対象物に凹凸や高さがあり、全体にピントが合わない：被写界深度が狭く、全体像を把握できない。
- 対象物に触れずに観察したい：危険な場所や、接触による汚染・破損を避けたい現場。
サトテックでは、20年以上の現場知見に基づき、お客様の具体的な課題を解決に導く最適なデジタルマイクロスコープをご提案します。反射を抑制する偏光モデル、狭所に対応するワイヤレスモデル、高低差のある対象物に対応する深度合成機能、安全な距離を保てるロングワークディスタンスモデルなど、多様なラインナップから最適な1台を選定します。
機種選定のご相談、デモ機の貸出、サンプルテスト（テスト観察）のご依頼など、お気軽にお問い合わせください。専門スタッフが技術的な視点からサポートいたします。
デジタル化がもたらす具体的なコスト削減
マイクロスコープの導入は単なる「機器の購入」ではなく、製造原価の低減と品質保証体制への「投資」です。
現場の課題解決が生み出す3つの具体的な費用対効果（ROI）を解説します。
⏰検査タクトタイム短縮による「人件費の継続的な削減」
高速オートフォーカスや広視野レンズにより、従来機で発生していた「ピント調整」や「対象物の探索」にかかる時間を大幅にカットします。
ROIの視点： 1個あたりの検査時間が数秒短縮されるだけで、量産ラインにおける1日・月間・年間を通じた総作業工数（人件費）の持続的な削減に直結します。
🛡過剰判定・流出不良の防止による「廃棄・リスクコストの削減」
4K高精細画質や偏光フィルタにより、画像のノイズや光の反射による「疑似欠陥（良品の誤廃棄）」と「真の欠陥」を正確に切り分けます。
ROIの視点： 歩留まり向上による部材ロス（廃棄コスト）の削減に加え、不良品の市場流出によって発生しうる重大なクレーム対応費やリコール損害（目に見えない甚大なリスクコスト）を未然に防ぐ体制を構築します。
👤属人化の解消による「教育・IT管理コストの削減」
大画面モニターでの同時観察機能や、画像データの保存・共有により、熟練技術者の「暗黙知（感覚的な判定基準）」をチーム全体へ視覚的に共有できます。
ROIの視点： 鮮明な画像を「限度見本（OK/NG基準）」として活用することで、新人検査員の教育期間を劇的に短縮します。また、モニター一体型モデル（HF-1000Mなど）であれば、専用PCの購入費やOSアップデートに伴うIT管理コストも不要になります。
基礎知識：類似機器との決定的な違い
顕微鏡・検査機器は「観察」「計測」「作業性」のどれを優先するかで最適な選択が変わります。各機器の決定的な違いと用途を専門的視点で比較・定義します。
デジタルマイクロスコープと「実体顕微鏡」の違い
結論：「データ保存・共有」に特化しているか、「遠近感を伴う手元作業」に特化しているかの違いです。
| 比較項目 | デジタルマイクロスコープ | 実体顕微鏡 |
| 映像出力 | モニター（2D画像） | 接眼レンズ（立体視・3D） |
| 疲労度 | 低い（姿勢が自由） | 高い（覗き込み固定） |
| データ化 | 容易（ワンクリック保存） | 専用カメラの後付けが必要 |
| 最適用途 | 外観検査、記録、チームでの情報共有 | はんだ付け、組み立て、微細加工 |
デジタルマイクロスコープ（モニター観察） カメラで撮影した2D画像をモニターに出力します。覗き込む必要がないため長時間の検査でも目や首の疲労が少なく、複数人での同時観察や画像データの保存・共有に優れています。
実体顕微鏡（肉眼観察） 左右の目で独立したレンズを覗き込むことで、対象物を立体的に（遠近感を持って）捉えます。基板のはんだ付けや微細部品の組み立てなど、レンズ下でピンセットや工具を使った精密作業を行う場合に必須となります。
「HDMI出力型」と「PC接続型」の違い
結論：映像の「遅延が極めて少ない（リアルタイム性）」を求めるか、「高度なデータ処理・計測」を求めるかの違いです。
| 比較項目 | HDMI出力型（PCレス） | PC接続型（USB/LAN） |
| 映像遅延 | 極めて少ない（リアルタイム表示） | わずかにあり（PCの処理速度、USB規格に依存） |
| フレームレート | 高い（フルHD/4Kで60fpsなど滑らかな動き） | PCのスペックやUSB規格（2.0/3.0）に依存 |
| データ処理・計測 | 簡易計測、SDカードへの画像・動画保存のみ | 高度な寸法計測、画像連結、レポート自動生成、Excel連携など |
| IT管理リスク | なし（PC不要のためOSアップデート等の影響を受けない） | あり（Windows等のOS更新に伴うソフトの動作検証が必要） |
| 主な用途 | 製造ラインでの目視・全数検査、はんだ付けなどのリアルタイム作業 | 品質保証部門でのエビデンス（データ）残し、研究開発、詳細解析 |
HDMI出力型（PCレス） カメラからモニターへ直接映像信号を出力します。PCを経由しないため映像遅延（タイムラグ）が極めて少なく、フルHDや4Kの滑らかな60fps表示が可能です。また、PCのOSアップデートやフリーズによる検査停止リスクがなく、生産ラインでの目視・全数検査に最適です。
PC接続型（USB/LAN） パソコンを経由し、専用ソフトウェアで制御します。高度な寸法計測、画像連結、レポートの自動作成など、「データ管理と解析」に特化しています。検査結果のエビデンスを残す必要がある品質保証部門やR&D（研究開発）に適しています。
デジタルマイクロスコープと「画像測定顕微鏡」の違い
結論：主目的が「対象物の観察・解析」か、「マイクロメートル単位の寸法保証」かの違いです。
| 比較項目 | デジタルマイクロスコープ | 画像測定顕微鏡（寸法測定機） |
| 主な目的 | 対象物の「観察・外観検査・原因解析」 | 対象物の「高精度な寸法測定・形状管理」 |
| 寸法計測の精度 | 簡易計測（画面上のピクセル換算、周辺部に光学歪みあり） | 超高精度（マイクロメートル単位、全視野で歪みなし） |
| レンズの特性 | ズームレンズ（倍率変更が容易、周辺収差は許容） | テレセントリックレンズ（倍率を変えても歪みやパースが生じない） |
| ステージの機構 | 簡易ステージ（位置調整が主目的） | 精密デジタルステージ（移動距離をリニアスケールで正確に測定） |
| トレーサビリティ | なし（公式な寸法精度保証・校正証明書の校正対象外） | あり（国家標準に繋がる校正証明書の発行、最終検査に適合） |
デジタルマイクロスコープ 主目的は「観察」です。寸法計測機能は付属していますが、一般的なレンズを使用しているため画面周辺部に光学的な歪みが生じます。あくまで画像上のピクセルを基準とした「簡易計測」であり、絶対的な寸法精度を保証するものではありません。
画像測定顕微鏡（寸法測定機） 主目的は「高精度な寸法測定」です。周辺歪みのないテレセントリックレンズや、マイクロメートル単位で移動距離を読み取る精密ステージ（リニアスケール）を搭載しています。「加工部品が公差内に収まっているか」など、トレーサビリティを伴う最終出荷検査の精度保証にはこちらが必要です。
よくある質問と回答（FAQ）
- PCのOSアップデート（Windows 11など）への対応はどうなっていますか？
-
付属の画像計測ソフトは最新のWindows OSに順次対応しています。導入後もアップデート環境を提供し、長期的な検査体制の維持をサポートします。
- 観察画像の寸法計測や校正（キャリブレーション）は可能ですか？
-
可能です。付属の計測ソフトを使用し、2点間距離、角度、面積などの測定が行えます。
専用の校正用スケールを用いたキャリブレーション機能がありますが、しかし、デジタルマイクロスコープの寸法計測は、主に「現場での簡易計測」「傾向管理」「外観検査の補足」を目的としています。役割: 不具合発生時の迅速な寸法目安の把握、製品ごとの寸法のばらつき（傾向）の管理、接触式では傷がつく対象物の計測。
ソフト機能: 付属の画像計測ソフトで、2点間距離、角度、円の直径、面積などを画像上で簡易的に測定可能です。
キャリブレーション: 専用のスケール（基準尺）を撮影し、画像上のピクセル数を実際の長さに換算する「校正（キャリブレーション）」を行うことで、画像上の計測値を一定に保つことができます。
正確な測定には無理がある」と指摘する限界要因
光学的な歪み: レンズは一般的に中心部が最も精度が高く、周辺部にいくほど歪み（収差）が生じます。周辺部で計測すると誤差が大きくなります。
被写界深度とピントの誤差: 高倍率になるほど被写界深度（ピントが合う奥行き範囲）が狭くなります。ピントがわずかにずれるだけで、画像上のエッジ（端）の位置が変わり、計測値に数ピクセル〜数十ピクセルの誤差が生じます。
- 導入前に自社のサンプル対象物を実際に観察してみたいのですが？
-
デモ機の貸出に対応しております。対象物の材質や大きさに最適な機種を選定するため、導入前の事前検証を推奨しています。
「情報の共有こそが組織の力」と説きました。大型モニターでの同時観察は、個人の「気づき」をチームの「確信」へと変え、迅速かつ正確な意思決定を可能にします。
迷ったらお気軽にご相談を
監修者:山崎順子迷われた際は、ぜひご相談ください。お客様の課題解決に最適な一台をご提案します。
台数特価・まとめ買い割引にも対応し、学校・官公庁様の公費購入も可能です(業者コード:0000098781、全省庁入札参加資格保有)。
見積書・納品書・請求書（インボイス制度対応）の発行、
校正書類（校正証明書・試験成績書・トレサビリティ体系図）の手配もスムーズに対応いたします。
在庫状況により即納可能な場合もございます。
