超音波カメラの仕様の見方

超音波カメラの仕様表には、周波数帯、マイク数、感度といった項目が並びます。
ただし、これらは数値が大きいほど一律に優れているわけではありません。実務では、何を検出したいのか、どの距離で使うのか、どの程度の再現性が必要かに置き換えて読む必要があります。
このページでは、設備診断の現場で迷いやすい周波数帯・マイク数・感度の見方を、圧縮空気漏れ、部分放電、一般設備点検の実務に結び付けて整理します。

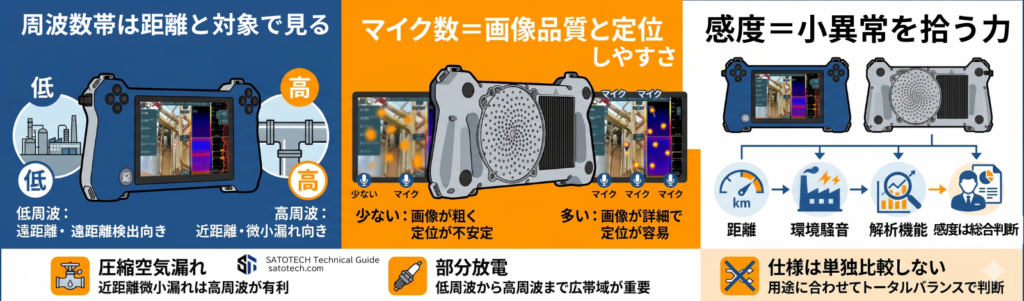

• 周波数帯は、対象異常と測定距離に適合しているかで見る
• マイク数は、音源定位の安定性と画像の細かさに関わる
• 感度は、距離・騒音・解析条件を含めて判断する
• 仕様表は、単独比較ではなく用途別に読むのが基本

周波数帯の見方｜距離と対象異常で意味が変わる

周波数帯は、超音波カメラがどの帯域の異常音を拾いやすいかを示す仕様です。
しかし、上限周波数が高いことだけを見ても、現場での使いやすさは判断できません。
重要なのは、対象異常の音がどの帯域に出やすいか、そしてその音が距離や空気中の減衰、背景騒音の影響をどの程度受けるかです。

一般に、低めの帯域は空気中で減衰しにくく、遠距離側の検出で有利になりやすい傾向があります。
一方、高めの帯域は、近距離での微小漏れや小さな異常音を捉える場面で有利になりやすい反面、距離が伸びると減衰の影響を受けやすくなります。

このため、周波数帯は単純に「広い」「高い」で評価するのではなく、次のように読み分けるのが実務的です。

用途	周波数帯の見方	実務上のポイント
圧縮空気漏れ	近距離で微小漏れを拾いやすいか	高めの帯域の使いやすさ
部分放電	離れた場所から異常を拾えるか	低めの帯域も含めた運用性
一般設備点検	現場騒音の影響を受けにくいか	対象と環境に合う帯域か

周波数帯は、数値の高さそのものではなく、
距離・対象異常・現場騒音への適合で評価する必要があります。

マイク数の見方｜画像品質と定位のしやすさに関わる

マイク数は、超音波カメラの仕様の中でも見た目に分かりやすい項目です。
ただし、単純に「多いほど高性能」と理解すると不十分です。
実務で重要なのは、音源位置をどの程度安定して示せるか、画像としてどの程度細かく表現できるかです。

マイク数が多い機種は、一般に音響画像の情報量が増えやすく、音源の位置関係をより細かく表示しやすくなります。その結果、次のような点で有利になりやすいです。

• 小さな異常音の位置を把握しやすい
• 複数の音源が近接している場合でも区別しやすい
• 遠距離からでも定位が安定しやすい
• 点検結果を報告資料として共有しやすい

一方で、マイク数だけでは判断できません。重要なのは、マイクの配列設計、信号処理、画面上の見せ方まで含めた全体性能です。

見る項目	意味	実務での判断
マイク数	音響画像の情報量	小異常や多点管理で有利か
配列設計	音源位置の安定性	誤表示しにくいか
表示品質	報告・共有のしやすさ	現場で判断しやすいか

マイク数は、本数の多さそのものより、
定位の安定性と画像品質にどう効くかで見るのが正しい読み方です。

感度の見方｜単独スペックではなく検出条件で判断する

感度は、仕様表の中で最も誤解されやすい項目です。
理由は、感度が装置そのものの性能だけでなく、距離、背景騒音、周波数帯、解析機能、測定条件の影響を強く受けるからです。
そのため、感度は単独の数値だけで比較しても、現場での検出力を正しく判断できません。

感度が高い機種ほど、小さな異常音や弱い超音波信号を拾いやすくなります。
ただし、実務では次の条件によって見え方が変わります。

• 測定距離が長いと、音は弱くなりやすい
• 背景騒音が多いと、異常音が埋もれやすい
• 周波数帯の選択によって、拾いやすい異常が変わる
• 解析機能やフィルタ処理によって、見分けやすさが変わる

したがって、感度を見るときは、仕様表の数値だけでなく、
どの距離で、どの異常を、どの環境で見つけたいかまで具体化する必要があります。

確認項目	なぜ重要か	実務での見方
検出距離	距離で信号は弱くなる	遠距離点検に向くか
背景騒音	誤検出・見逃しに影響	工場内で使いやすいか
解析機能	異常音の分離に関わる	判定が安定するか
保存・レポート	再確認と共有に必要	報告まで一貫できるか

感度は、カタログ数値だけでは比較できません。
距離・騒音・解析条件込みで総合判断するのが実務的です。

用途別に見る仕様の優先順位

超音波カメラの仕様は、すべてを均等に重視するのではなく、用途ごとに優先順位を変える必要があります。
同じ機種でも、圧縮空気漏れ、部分放電、一般設備点検では重視すべき点が異なります。
ここを整理しておくと、選定ミスを減らせます。

用途	優先する仕様	補足
圧縮空気漏れ	周波数帯、感度、保存性	微小漏れと報告重視
部分放電	距離適性、定位、解析機能	安全距離と再現性重視
一般点検	バランス、操作性、保存性	多用途運用向き

よくある質問と回答 FAQ

超音波カメラは周波数帯が広いほど良いですか？

必ずしもそうではありません。重要なのは、対象異常と測定距離に合った帯域を使えることです。広い帯域があっても、現場条件に合わなければ性能を活かしにくくなります。

マイク数は多いほど有利ですか？

一般には有利な面があります。音源定位や画像の細かさで有利になりやすいためです。ただし、配列設計や信号処理も含めて評価しないと、実際の使いやすさは判断できません。

感度はどのように比較すればよいですか？

感度は単独数値でなく、距離、騒音、周波数帯、解析機能を含めて比較するのが実務的です。現場条件を決めずに比較すると、導入後に想定との差が出やすくなります。

圧縮空気漏れ向けでは何を優先すべきですか？

近距離の微小漏れを拾いやすい周波数帯、十分な感度、現場での操作性、保存性を優先すべきです。

部分放電向けでは何を優先すべきですか？

安全距離を確保したまま検出しやすいこと、定位が安定していること、解析支援機能があることを重視すべきです。
