超音波カメラの使い方

超音波カメラの使い方で重要なのは、いきなり異常判定をしないことです。
現場では、対象設備の確認 → 周波数帯や表示条件の設定 → 走査 → 近接確認 → 記録保存の順で進めると、見逃しと誤判定を減らしやすくなります。
音響イメージャは、音源の方向を可視化し、静止画や動画を保存して報告に使える機種が一般的です。また、多くの機種では周波数帯やフィルタを切り替えて背景音を抑えながら異常音を分離する運用が前提になっています。

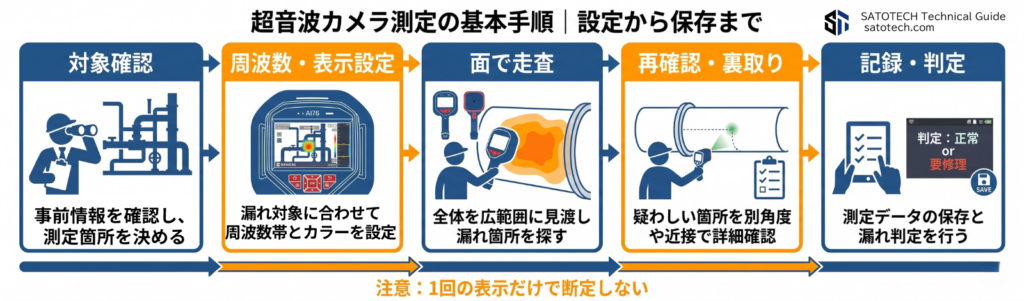

超音波カメラ測定の基本は次の5工程です。
1. 対象と安全条件の確認
2. 周波数帯・表示条件の設定
3. 面で走査して異常候補を見つける
4. 位置と条件を変えて再確認する
5. 画像・動画・判定理由を保存する

超音波カメラ測定の前に確認すること

超音波カメラは便利ですが、測定前の条件確認を省くと結果の信頼性が下がります。
特に、対象設備が運転中か、どの異常を探すのか、安全距離をどう取るのかを最初に決めておく必要があります。
現場測定は、機器操作より先に測定目的を固定することが基本です。

測定前に最低限そろえるべき条件は、次の4点です。

確認項目	見る内容	実務上の意味
対象設備	圧縮空気配管、受配電設備、バルブ、回転機など	検出したい異常の種類を決める
運転状態	運転中か、負荷がかかっているか	音が出る条件かを確認する
安全条件	活線近接、高所、回転体、熱源の有無	接近方法と観察距離を決める
測定目的	漏れ探索、部分放電探索、異音の位置確認	周波数帯や走査範囲の基準になる

超音波カメラは、圧縮空気漏れや部分放電のように空中伝搬する異常音の探索で使われる機種が多く、静止画・動画保存やレポート化まで含めて運用されます。
逆に、蒸気トラップのように接触測定が中心の用途は、コンタクトプローブ併用の方が適します。

超音波カメラの基本手順｜設定・走査・再確認

現場での超音波カメラ測定は、設定して、走査して、再確認する流れで行います。
最初から一点に絞り込むのではなく、広く見て異常候補を見つけ、条件を変えて確かめるのが基本です。
周波数帯やフィルタの設定は、背景音を抑えて対象音を分けるための重要工程です。

基本手順

1. 周波数帯・表示条件を設定する
対象に合う周波数帯を選び、必要に応じてフィルタや感度表示を調整します。音響イメージャのマニュアルでは、想定される対象周波数をカバーする帯域を選ぶこと、背景音を抑えるフィルタを使うことが案内されています。

2. 対象エリアを面で走査する
画面上の音源表示を見ながら、配管、継手、盤内外、碍子周辺などを広く走査します。音響イメージャは、音源ヒートマップを可視画像に重ねて方向を示すのが一般的です。

3. 異常候補が出たら、距離と角度を変えて再確認する
1回の表示だけで断定せず、距離、角度、背景条件を変えて再度確認します。弱い音源は近づく必要があり、強い音源は遠距離でも見える場合があります。

4. 必要に応じて近接確認や他手法で裏を取る
圧縮空気漏れなら漏れ箇所の近接確認、部分放電なら熱画像や目視、蒸気トラップなら温度と接触式超音波の併用が有効です。単独手法で完結させない方が誤診を減らせます。

5. 画像・動画・判定理由を保存する
多くの機種は、静止画や動画を保存し、後でレポートや再解析に使えます。保存時に測定条件も残せる機種では、再判定の再現性が上がります。

超音波カメラは“見つける”のに強く、“断定する”ときは条件確認が必要です。

超音波カメラ測定で誤診を防ぐポイント

超音波カメラの現場測定で多い失敗は、設定不足のまま走査することと、1回の表示だけで異常と決めることです。
技術者向けページでは、どこで誤診しやすいかを先に示した方が、離脱を防ぎやすくなります。
重要なのは、背景騒音、距離、反射、対象条件を切り分けることです。

誤診の原因	なぜ起きるか	実務上の対応
周波数設定が合っていない	対象音より背景音が目立つ	帯域を変えて再走査する
1方向だけで判断する	反射や別音源の影響を受ける	角度と距離を変えて確認する
運転条件を見ていない	異常音が出ていない状態で測る	負荷・運転状態を確認する
画面表示だけで断定する	漏れ量や劣化度までは確定しにくい	近接確認や他手法を併用する
記録を残さない	再点検時に比較できない	画像・動画・判定理由を保存する

超音波カメラは、音源の位置を素早く特定する一次探索に強みがありますが、最終判定は現場条件と組み合わせる方が確実です。

• 周波数帯を合わせたか
• 運転状態を確認したか
• 角度を変えて再確認したか
• 他手法で裏を取ったか
• 記録を残したか

4超音波カメラ測定の前に確認すること

超音波カメラは最初に何を設定すればよいですか？

最初に決めるべきなのは、対象異常と測定距離です。そのうえで周波数帯やフィルタを合わせます。対象が曖昧なまま設定すると、背景音に引っ張られやすくなります。

超音波カメラはどのように走査しますか？

最初は対象エリアを広く走査し、異常候補が出たら距離と角度を変えて再確認します。最初から一点だけを見るより、面で当たりをつける方が効率的です。

1回の表示だけで異常と判断してよいですか？

避けた方が安全です。反射、背景騒音、別音源の影響があるため、角度・距離・条件を変えて再確認する必要があります。

超音波カメラだけで最終判定できますか？

一次探索には強いですが、最終判定では他手法併用が有効です。蒸気トラップでは温度と接触式超音波、電気設備では熱画像や目視確認を併用すると精度が上がります。

どの用途で使いやすいですか？

代表的なのは、圧縮空気漏れや部分放電の探索です。これらは空中伝搬する異常音を対象にしやすく、音源位置の可視化と記録が活きます。
