非破壊検査: 配管を解体することなく、外部から腐食診断が可能。
日常のパイプラインのメンテナンスと検査において、通常の使用に影響を与えることなく、パイプラインの内部が詰まっているかどうかを迅速に判断する方法は、一般的だが非常に困難な問題です。今回は、超音波厚さ計を使用して外壁を測定することでパイプラインの内部状態を評価し、この問題を効果的に解決する方法を紹介します。
超音波厚さ計は、超音波を発信し、そのエコーを受信することによって材料の厚さを測定します。パイプ内部が堆積物や異物によって詰まっている場合、超音波は詰まりを通過してパイプ壁の反対側に到達できず、エコー信号が受信されません。.この原理に基づいて、パイプ内部の状態を迅速に判断できます。
パイプラインの詰まりは、工業生産、都市の給水、暖房システムでよくある問題です。従来の検出方法では、多くの場合、シャットダウン、パイプラインの分解、または内視鏡やその他の機器の使用が必要となり、時間と労力がかかるだけでなく、通常の生産や生活にも影響を与える可能性があります。非破壊検査方法としての超音波厚さ測定技術は、パイプラインが通常の動作中に外壁を測定することにより、内部に詰まりがあるかどうかを判断できます。
パイプ肉厚の測定における困難
水道管の通常使用において、外壁からのみ測定した内部状態の判断にはいくつかの困難があります。
♥パイプ肉厚の不均一性：材料や製造工程などの理由により、パイプの肉厚が不均一になり、測定精度に影響を与える可能性があります。
♥外部環境干渉：パイプの外壁が錆びたり、コーティングされたりすると、超音波の伝播やエコー信号の受信に影響を与える可能性があります。
♥複雑な内部堆積物：パイプライン内部には、堆積物、スケール、グリースなど、様々な種類の堆積物が存在する可能性があります。これらの物質の音響特性は大きく異なるため、測定が難しくなります。
パイプ肉厚の測定の解決策

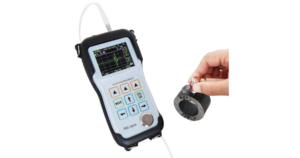

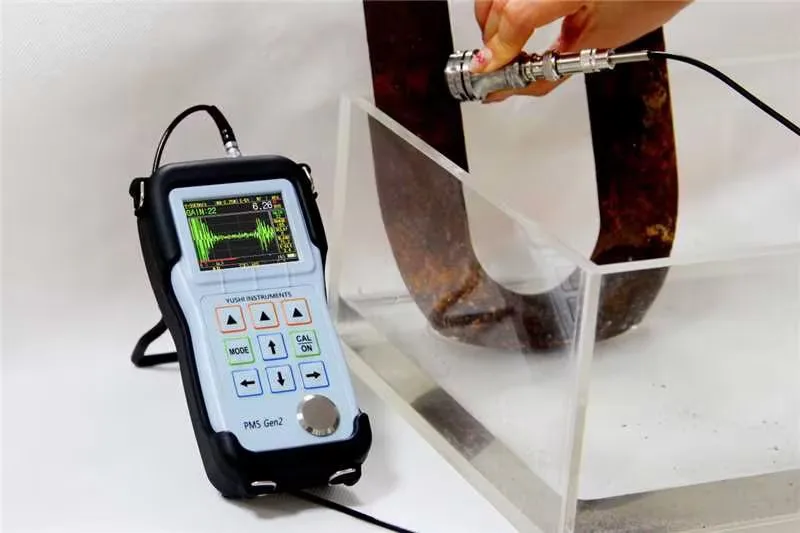

PM5 Gen3超音波厚さ計は、2.25Mのソフト保護フィルムプローブと組み合わせることで、上記の問題を効果的に解決できます。
♥PM5 Gen3は、高精度かつ強力な信号処理能力を備え、パイプラインの外壁という複雑な測定環境にも効果的に対応できます。
♥現場の状況を考慮すると、保護フィルムプローブを使用すると、パイプラインの外壁との結合がより良く形成され、パイプラインの検出と腐食測定に優れた効果をもたらします。
♥2.25 MHz 周波数プローブは、超音波の透過能力を確保し、明確なエコー信号を提供します。
測定手順

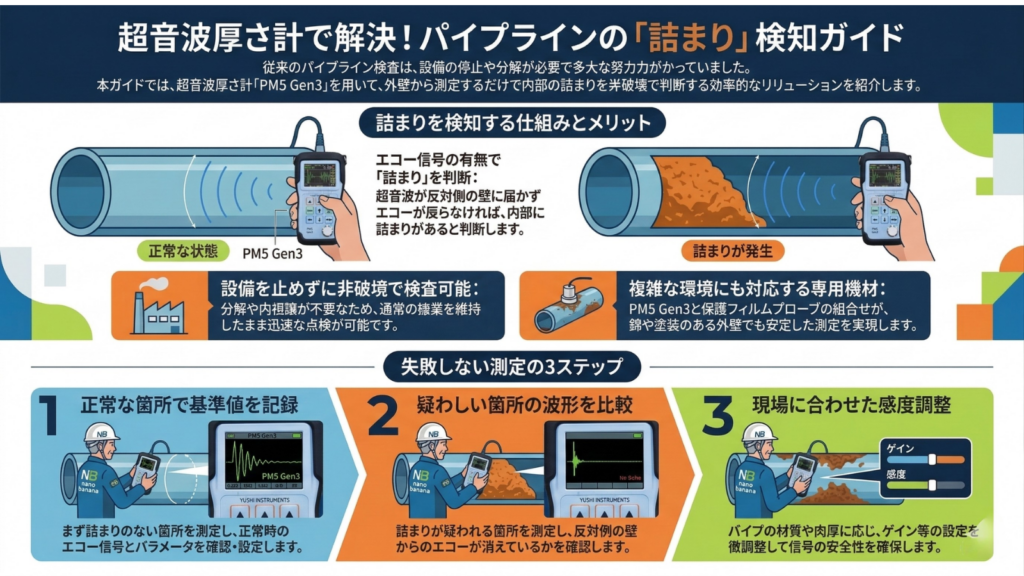

実際の測定では、まず通常のパイプを測定して機器パラメータが正しく設定されていることを確認し、通常のエコー信号を記録します。次に、ブロックされたパイプラインを測定し、エコー信号の変化を観察します。反対側のパイプ壁からのエコー信号を受信できない場合は、パイプライン内に詰まりがあると結論付けることができます。

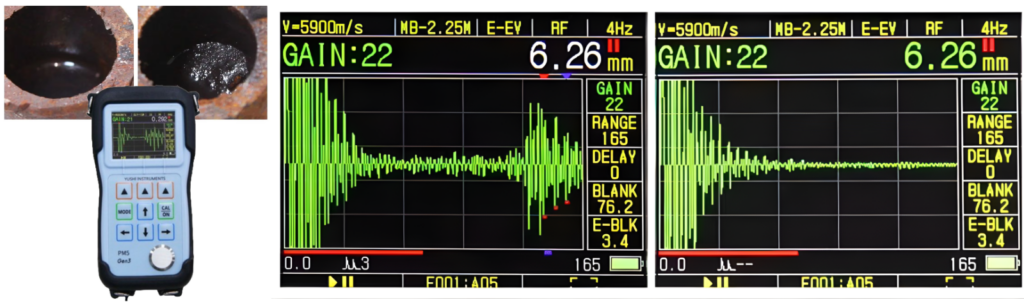

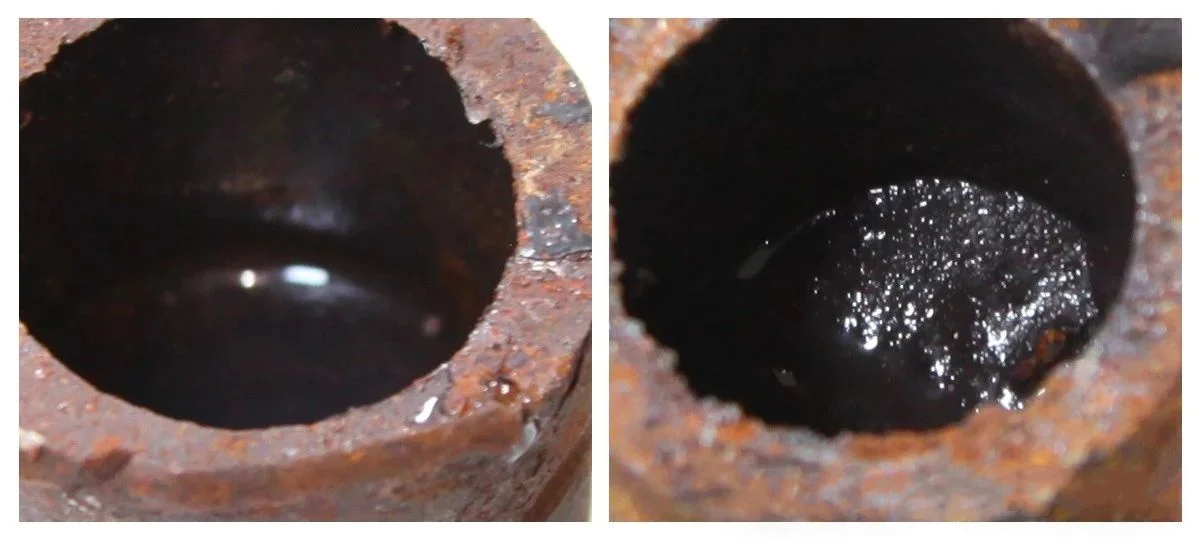

測定結果を比較することで、の通常のパイプラインとの閉塞したパイプラインでは、閉塞したパイプラインの測定波形は1セットのエコーのみを示し、パイプラインの反対側の内壁からのエコーは見られないことが明確に観察できます。これにより、パイプラインの内部状態を迅速に判断できます。
注: 測定プロセス中に、ゲインを調整する必要があります。空白、その他のパラメータを適切に設定する〜によると測定信号の明瞭さと安定性を確保するため、パイプラインの材質と肉厚を考慮する。
概要
パイプライン検査における超音波厚さ計の応用は、パイプラインの通常の使用に影響を与えることなく、パイプラインが詰まっているかどうかを迅速に判断できるだけでなく、強力なパイプラインメンテナンスのテクニカルサポート適切なプローブを選択し、機器のパラメータを調整することで、対応する様々な困難パイプライン検査において、測定結果の精度と信頼性を確保する。
同様の問題が発生した場合問題パイプライン検査にご興味をお持ちの方、または超音波厚さ測定技術の応用についてさらに詳しくお知りになりたい方は、お気軽にお問い合わせください。専門的なソリューションと技術サポートを提供します。
