FRP（ガラス繊維）タンクや配管の超音波厚さ測定において、内部反射による誤指示やエコー消失に悩まされていませんか？本記事では、多層構造特有の「見えない壁」を突破し、正確な測定を実現するための3つの知見（波形調整・プローブ選定・水浸法）を徹底解説。検査精度を劇的に向上させる最新アプローチを紹介します。

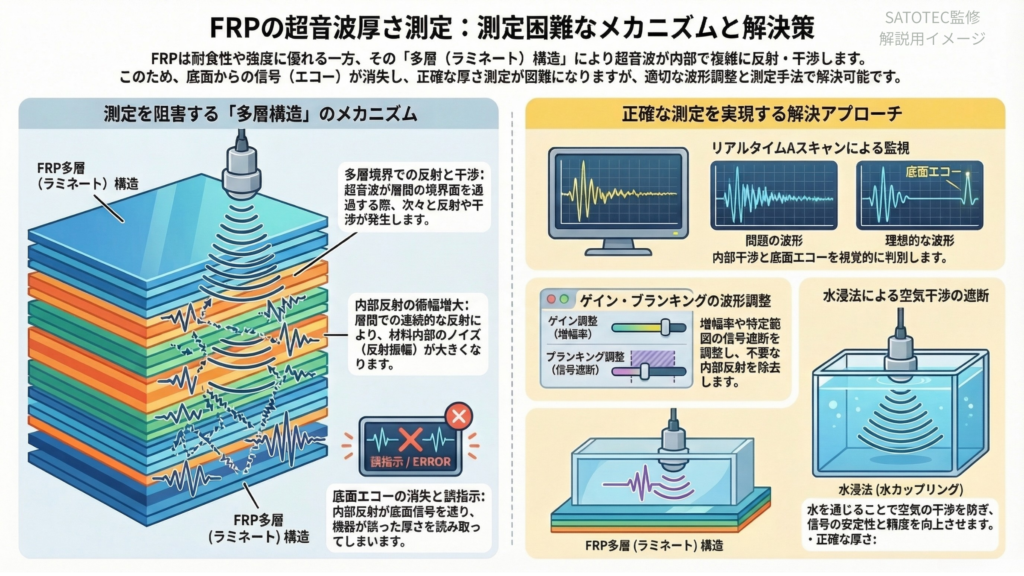

ガラス繊維測定を阻む「見えない壁」とは？内部反射とエコー消失のメカニズム
ガラス繊維（FRP）は耐食性や強度に優れる反面、特殊な製造プロセスによる多層構造を持つため、材料の内部反射の振幅が大きくなります。この内部反射が機器と干渉することで、さまざまな層からのエコーが反射し「底面のエコーが完全に消える」「誤った厚さを表示する」といった現象を引き起こします。この測定エラーこそが、現場の検査員を長年悩ませてきた「見えない壁」の正体です。
エコーが消えて正確な厚さが測れない…
なぜFRPは超音波が通りにくいのか？

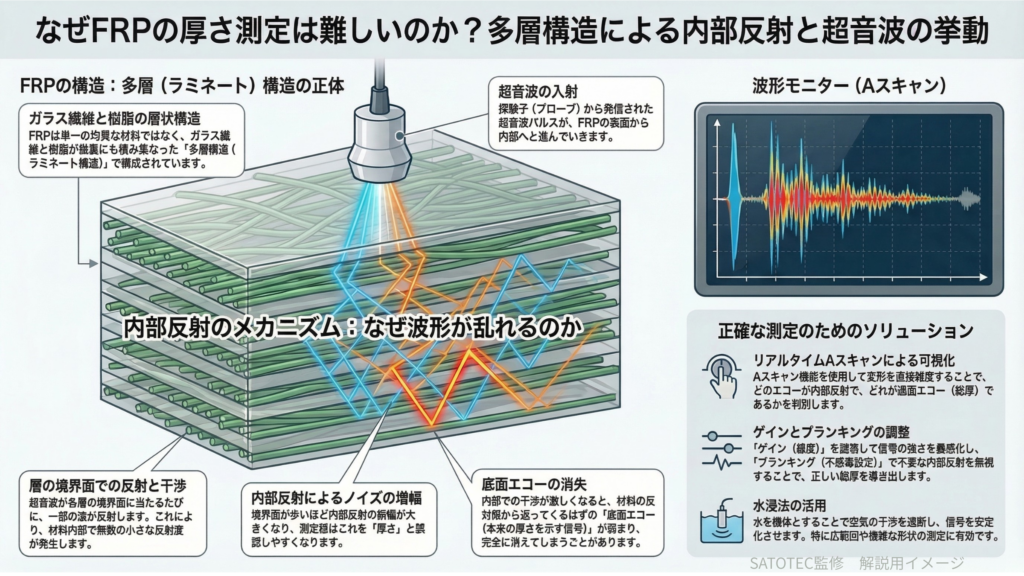

多層構造と内部反射のメカニズム
リアルタイムAスキャンと「波形調整（ゲイン・ブランキング）」による可視化
誤った読み取りを防ぐ最初の鍵は、リアルタイムAスキャン機能を搭載した厚さ計（PM5 Gen3など）を活用することです。波形ディスプレイを通して直接エコーを観察しながら、単純な「ゲイン（感度）」と「ブランキング」の調整を行うだけで、ガラス繊維材料の総厚さの正しい読み取り値を表示させることが可能になります。
厚さに応じた「最適なプローブ選定」（2.25MHzと専用プローブ）
ガラス繊維の正確なエコーを取得するためには、FRPの成形プロセスや対象物の厚みに応じたプローブ選びが不可欠です。例えば、厚さが12.5mm未満のFRPであれば、2.25MHzの低周波プローブを使用することで正確な測定が可能です。一方で、最大30mmに達するような厚いワークピースの場合は、超音波の減衰を防ぐために厚物専用のプローブを選択する必要があります。
- リード文:
- WordPress SWELLテーマでの装飾・構成指示:
- SWELLの**アコーディオンブロック（FAQ形式）**を活用し、「Q. 12.5mm未満の薄いFRPに適したプローブは？」「Q. 30mmの厚物の場合は？」といったQ&Aを配置します。
- ユーザーが自分の測定対象に合った答えを直感的に探せるため、滞在時間の延長（RankBrain対策）と検索意図の充足に繋がります。
h2: 知見3：多層ラミネート構造の干渉を遮断する「超音波水浸法」
- リード文: 複数層が重なるグラスファイバーラミネートは層間の境界面で反射や干渉が起きやすいですが、これを劇的に改善するのが5MHzの液浸プローブを用いた「水浸法」です。水を媒体（カプラー）とすることで、超音波の伝播に対する空気の干渉を効果的に遮断し、信号の安定性と明瞭性を確保します。広い検査領域の連続操作も可能になり、グリーンテストの概念にも合致する高効率な手法です
ガラス繊維の「見えない壁」を突破する：超音波厚さ測定の常識を覆す3つの知見
1. 導入：なぜ「厚さを測る」ことが、現代社会の安全を守るのか
私たちの都市インフラや産業を支える素材の中で、いまや欠かせない存在となったのが「ガラス繊維強化プラスチック（FRP）」です。耐食性に優れ、軽量でありながら強靭。その特性から、石油プラントの巨大な貯蔵タンクや複雑に張り巡らされたパイプライン、さらには過酷な海域を往くレクリエーションヨットの船体まで、あらゆる場所で採用されています。
しかし、この「強すぎる素材」の安全性を担保するためには、極めて高度な非破壊検査（NDT）技術が求められます。特に重要なのが「厚さ測定」です。製造段階での品質管理はもちろん、運用中の腐食や、化学物質による「剥離」といった目に見えない内部劣化をいかに早期に発見するか。一見シンプルに思える「厚さを測る」という行為の裏側には、実は材料工学と音響工学が交差する、奥深い技術的挑戦が隠されています。
2. 【驚き1】ガラス繊維は「音」を惑わせる：内部反射の罠
ガラス繊維の厚さを測る際、最大の障壁となるのは、その優れた多層構造そのものです。この構造は強度をもたらす一方で、超音波に対しては「迷路」のような役割を果たしてしまいます。
技術的なジレンマはここにあります。材料が多層で高性能（高機能）であればあるほど、内部での「界面干渉」が激しくなり、検査の難易度が跳ね上がるのです。特に30mmに達するような厚物サンプルの場合、層間での反射が強くなりすぎると、本来捉えるべき「底面からのエコー」が完全に消失してしまうことすらあります。代わりにノイズが増幅され、装置がそれを「底面」と誤認してしまう。これが、超音波測定における「内部反射の罠」です。
ガラス繊維の特殊な製造プロセスにより、材料の内部反射の振幅が大きくなり、機器との内部反射の干渉により誤った読み取りが発生します。
この現象を理解せず、ただ数値を鵜呑みにすることは、インフラの安全性を揺るがす重大なリスクに直結します。
3. 【驚き2】「波形を見る」という革命：A-スキャンが視覚化する真実
これまでの標準的な厚さ計は、液晶画面にデジタル数値を表示するだけの「ブラックボックス」に近いものでした。しかし、複雑なFRPを相手にするには、数値の背後にある「真実」を視覚化する必要があります。
ここで革命的な役割を果たすのが、Yushi PM5 Gen2に代表される次世代の「A-スキャン」機能です。これは、音波の挙動をリアルタイムでグラフ化する技術です。検査員は、2.25MHz（12.5mm未満の測定に最適）などの適切なプローブを選択し、画面上の波形を直接観察します。
重要なのは、ここから人間が「材料の内部と対話する」プロセスが始まる点です。検査員はA-スキャンを注視しながら「ゲイン（増幅）」や「ブランキング（特定の範囲を無視するゲート設定）」を調整します。これにより、多層構造から生じる「ゴーストエコー（偽の反射信号）」を丁寧に取り除き、真の底面エコーを特定します。ツールが自動で出す数値に依存するのではなく、視覚的な根拠に基づいて判断を下す。このプロセスこそが、非破壊検査の精度を極限まで高める鍵なのです。
4. 【驚き3】「水」が最強のメディアになる：水浸法の圧倒的な安定感
精密な測定、特にパイプの内壁などの複雑な形状や広範囲の検査において、いま注目されているのが「水浸法」です。これは超音波を伝える媒体（カプラー）として、一般的なゲルではなく「水」を介在させる手法です。
水浸法、そして専用の5MHz液浸プローブを用いる最大のメリットは、超音波の天敵である「空気」の干渉を物理的に遮断し、圧倒的な「音響透過性」を確保できる点にあります。さらに、この技術は産業現場における「効率」と「持続可能性」を両立させます。水はリサイクルが可能であり、連続的な自動検査ラインにも対応しやすいため、コスト削減と環境負荷低減を同時に実現する「グリーンテスト」の象徴とも言えるでしょう。
超音波水浸厚測定技術は、水媒体を介した超音波伝播に対する空気の干渉を効果的に遮断し、測定信号の安定性と明瞭性を確保します。
この技術により、従来は測定困難だった届きにくい領域であっても、信号の安定性を損なうことなく、迅速かつ正確なデータを取得することが可能になりました。
5. 結論：安全の基準は、より「深く」進化していく
ガラス繊維という一筋縄ではいかない素材の「見えない壁」を突破するために、現代の検査技術は3つの進化を遂げました。内部反射による誤読のメカニズムを解明すること、A-スキャンによって波形を可視化し人間が介在すること、そして水浸法によって産業的な効率と精度を両立させることです。
これらの技術は、単なる測定の手段ではありません。私たちの頭上にある巨大なタンクや、足元を流れる見えないパイプラインが、腐食や剥離によって致命的な事故を引き起こすのを未然に防ぐ「静かなる盾」なのです。
私たちが普段目にする構造物の内側で、今この瞬間も音波が安全を確認しているとしたら、あなたはその「見えない声」にどう耳を傾けますか？技術の進化は、私たちが当たり前だと思っている日常の安全を、より深く、より確かなものへと変え続けています。製品の説明
スキャン波形調整によるガラス繊維厚さ測定ゲージのテスト
グラスファイバーパイプおよびタンクのndt超音波厚さ測定

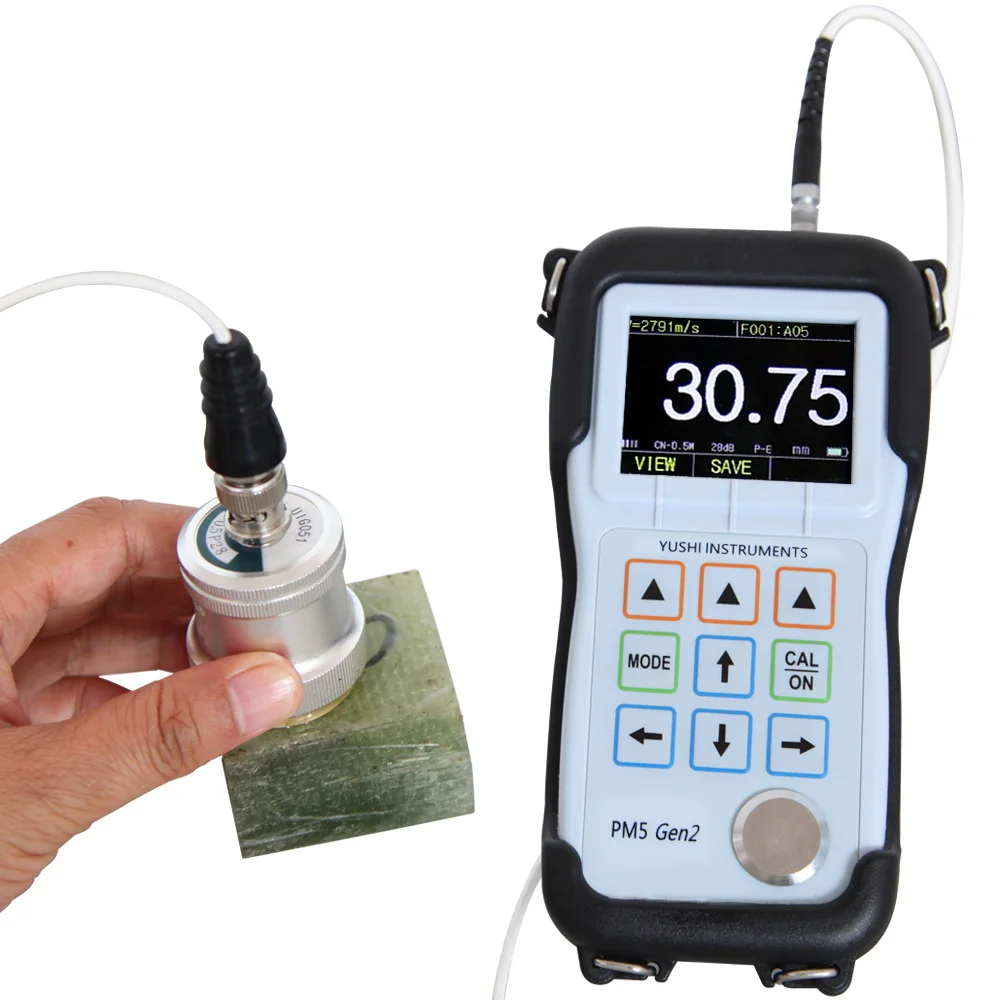

超音波厚さ計は、さまざまなグラスファイバー製品の検査に使用できます。 厚さゲージは、検査中にワークの厚さを片側から測定できます。 たとえば、ガラス繊維タンクとパイプは、製造プロセス中の検証プロセスとして超音波厚さ計でテストできます。使用中と同様に、それらが腐食したり、それらが含む腐食性化学物質による剥離欠陥がないことを確実にするために。
グラスファイバー超音波厚さndtテスト

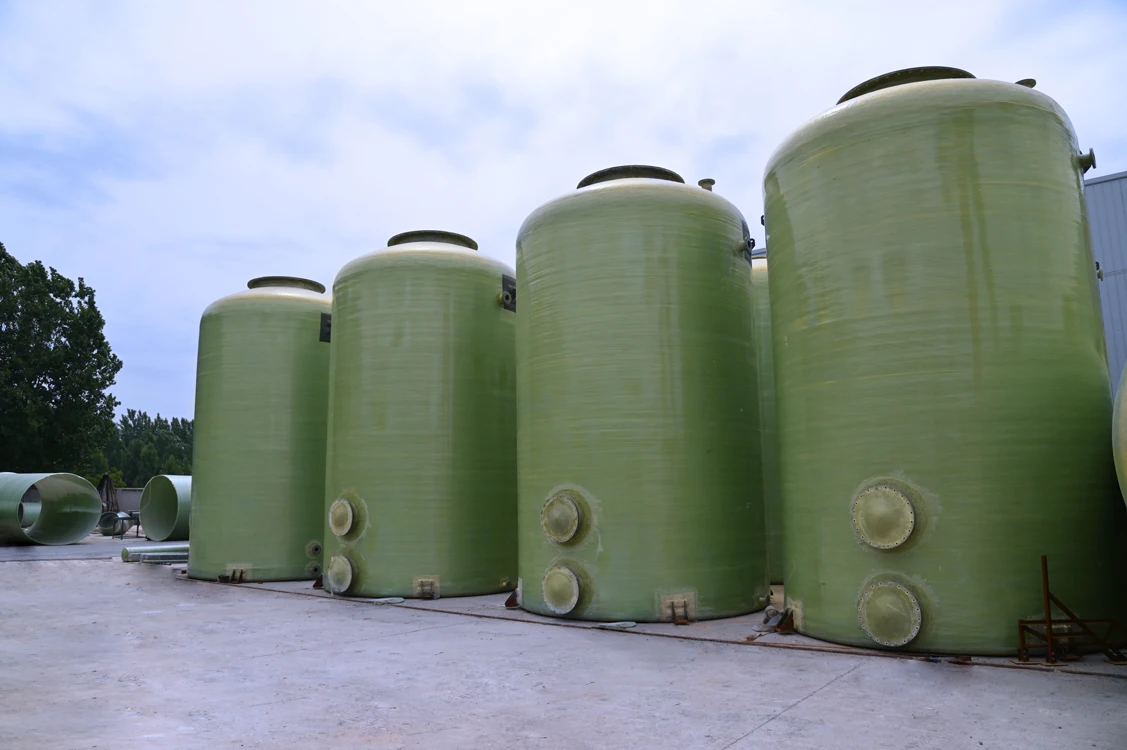

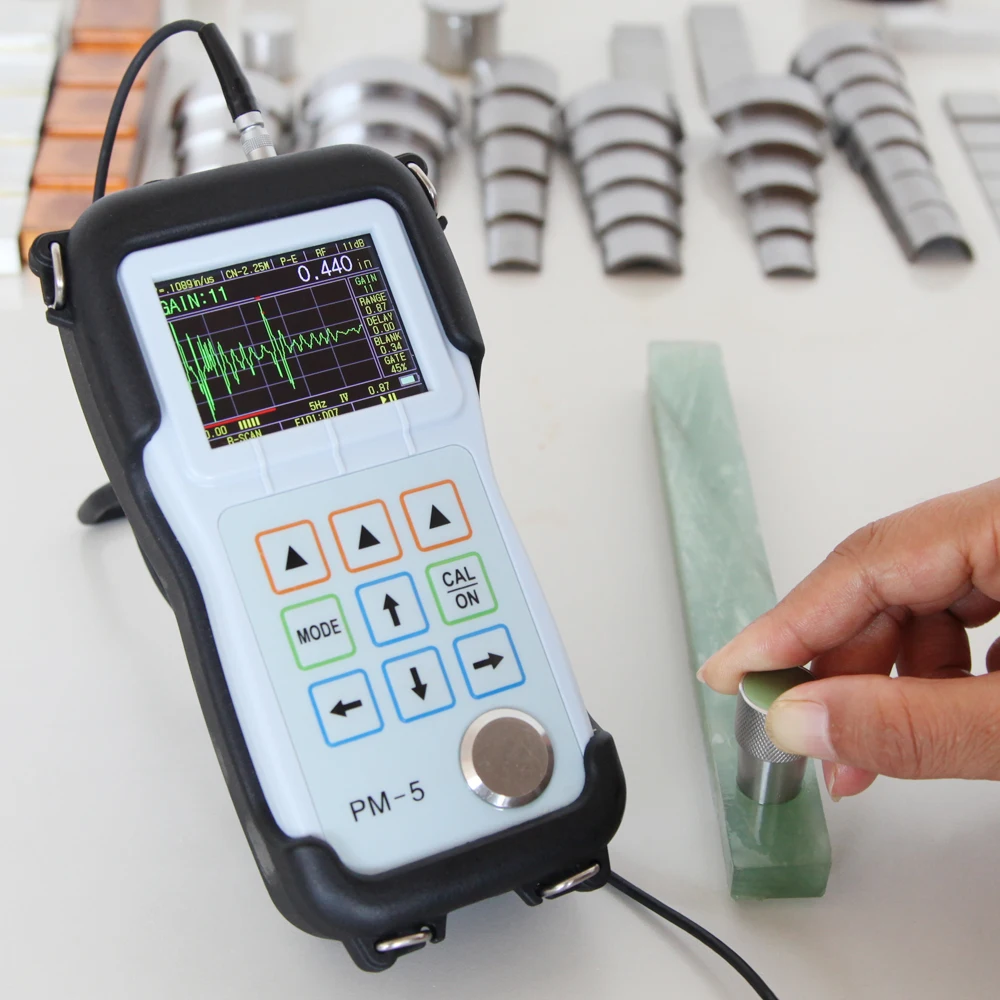

グラスファイバーは、耐腐食性パイプライン、貯蔵タンク、石油および化学産業のタンク、ならびに造船業界で作業船およびレクリエーションヨットの生産に広く使用されています。 ガラス繊維の特殊な製造プロセスにより、材料の内部反射の振幅が大きくなり、機器との内部反射の干渉により誤った読み取りが発生します。 誤った読み取り値が観察された場合、さまざまなレイヤーからのエコーが反射される可能性がありますが、底面のエコーは完全に消えます。 Yushi超音波厚さ計のユニークなリアルタイムaスキャン機能は、ユーザーがエコーディスプレイを通して波形を観察するのに役立ちます。 単純なゲインとブランキングの調整後、機器はガラス繊維材料の総厚さの正しい読み取り値を表示します。

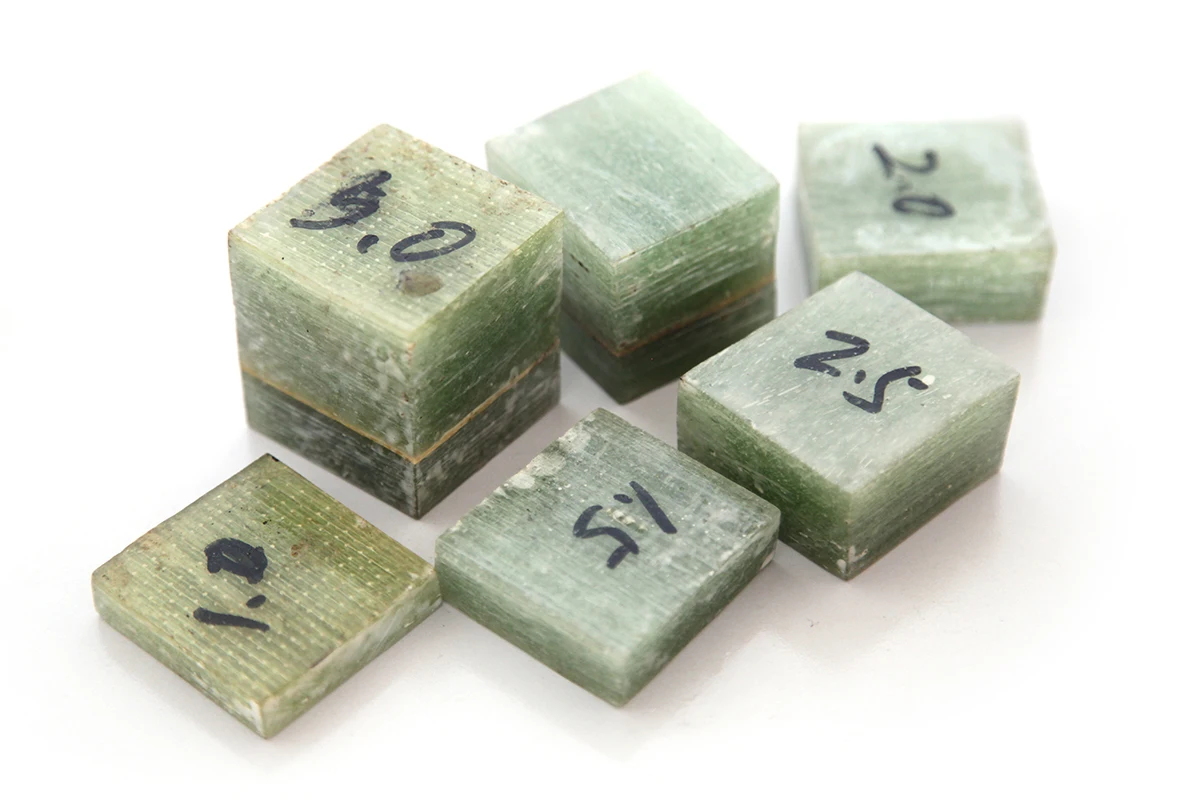

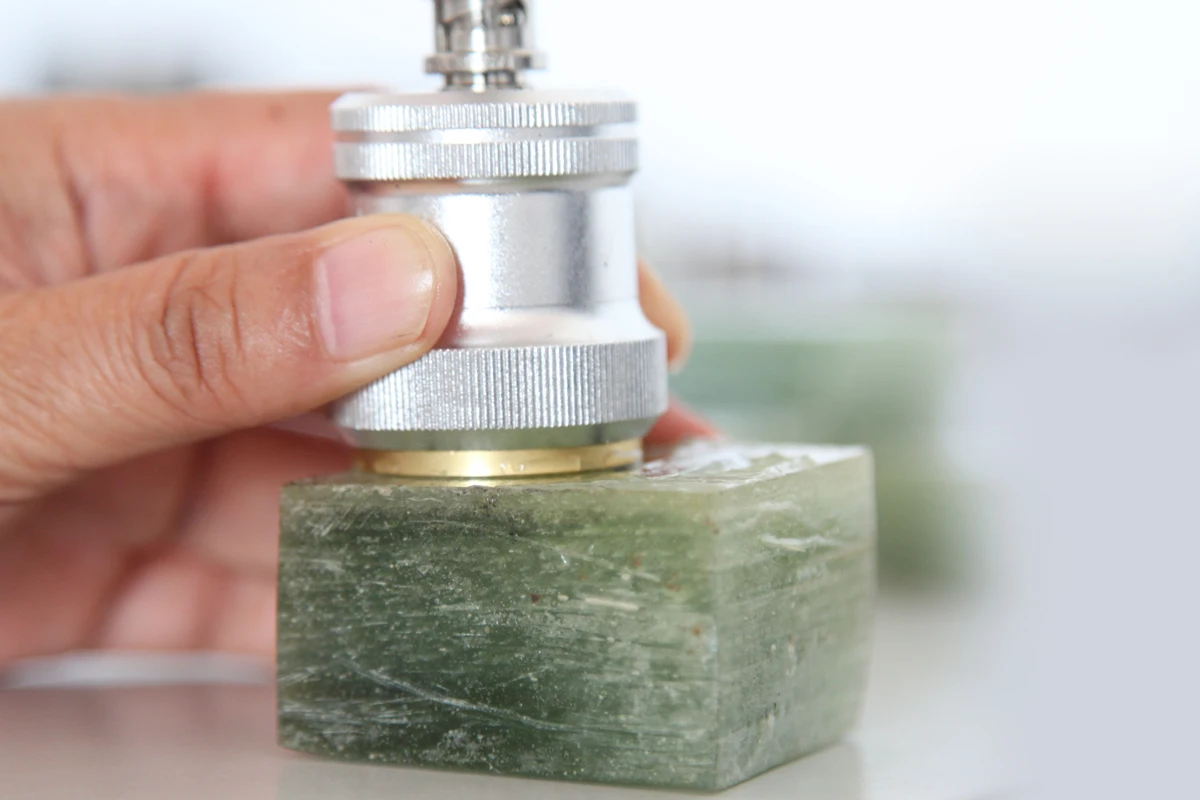

お客様からのグラスファイバーサンプル
さまざまな業界のお客様から製品サンプルを受け取りました。最も厚いものは30mmに達しました。
テストと比較のためにyushi超音波厚さゲージを使用します。 異なる厚さのガラス繊維材料のエコーは明確で、便利で、迅速であり、測定値は正確でした。 Frp厚さの測定範囲は、frpの成形プロセスと選択されたプローブによって異なります。
12.5mm未満の厚さは、2.25mの超音波プローブを使用して測定できます。厚いワークピースの場合、測定には専用のプローブが必要です。

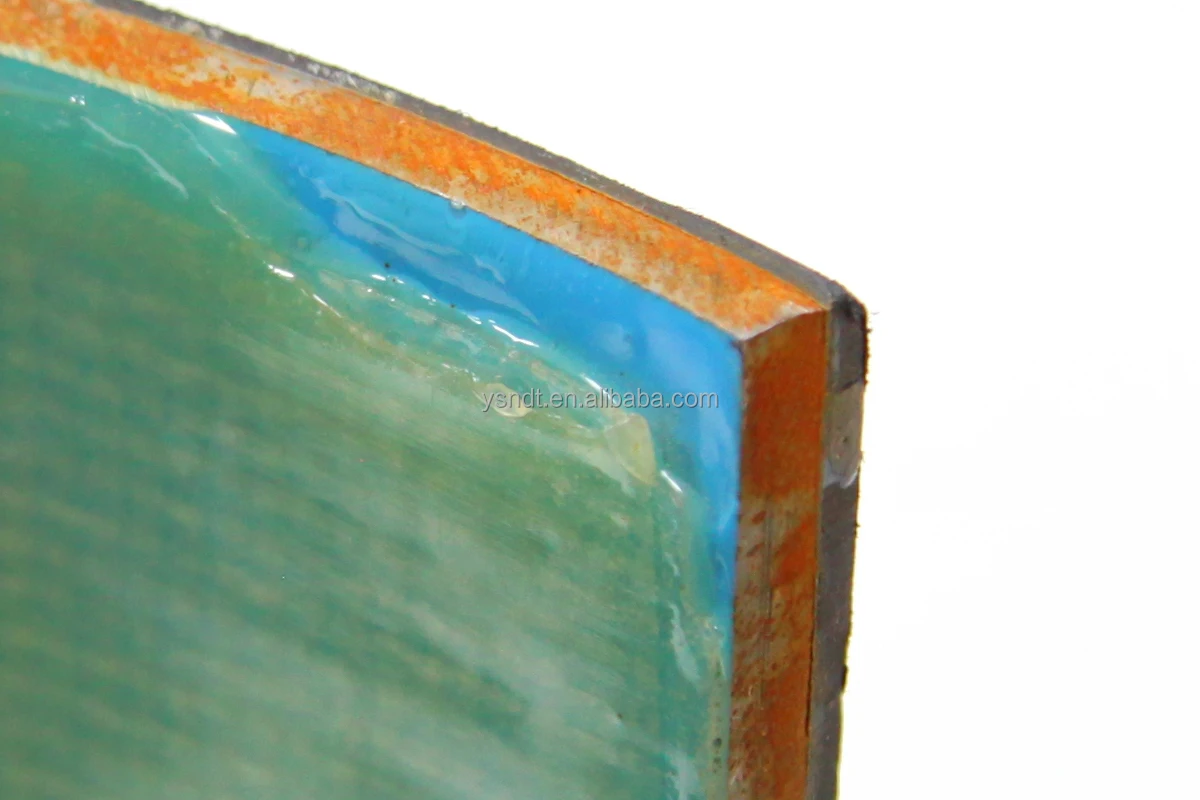

パイプ内壁のグラスファイバーndt厚さ測定
ガラス繊維材料の検出における超音波厚さ計の適用
ガラス繊維強化プラスチック (frp) は、優れた耐食性、高強度、軽量性を備えているため、多くの産業分野のパイプライニングに最適です。
パイプラインシステムの安全性を確保するためには、内壁の厚さを定期的に確認することが重要です。 このような検査を実施する場合、超音波厚さ計を使用してグラスファイバーの内壁を測定することは非常に効率的で正確な方法です。 超音波厚さ測定は、パイプライン材料に損傷を与えないだけでなく、あらゆる詳細が完全に評価されるように、より広い検査領域をカバーします。作業員が安全上の問題を適時に見つけて対処できるようにします。

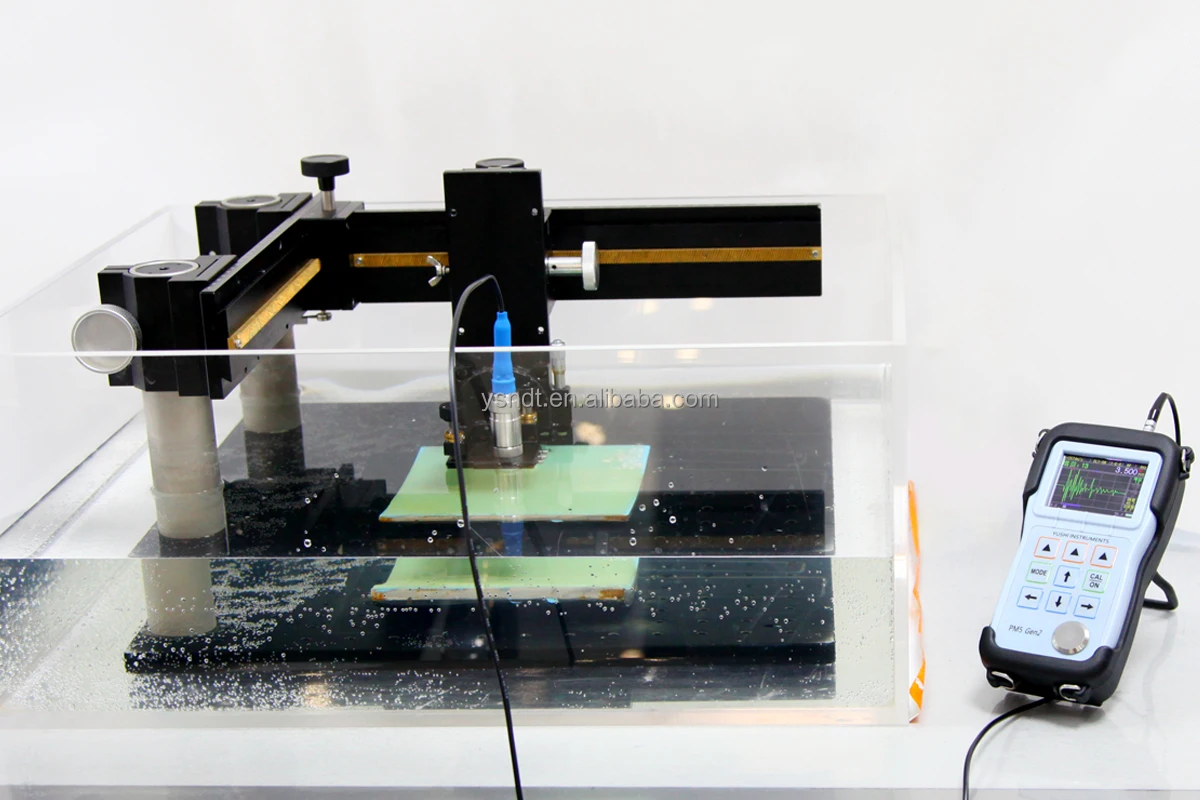

機器アプリケーション &測定方法の紹介-水浸法

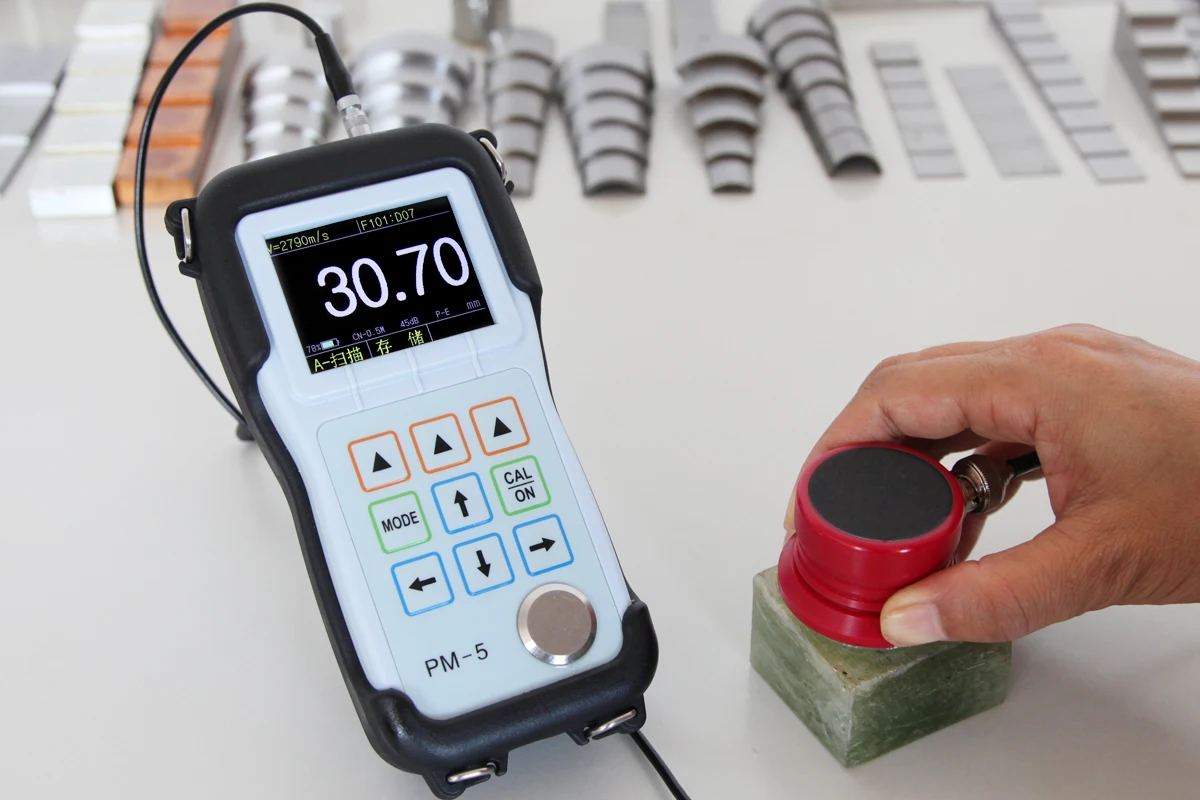

Yushi pm5 gen2超音波厚さゲージは、パイプの内壁のグラスファイバーの厚さをよく測定できます。

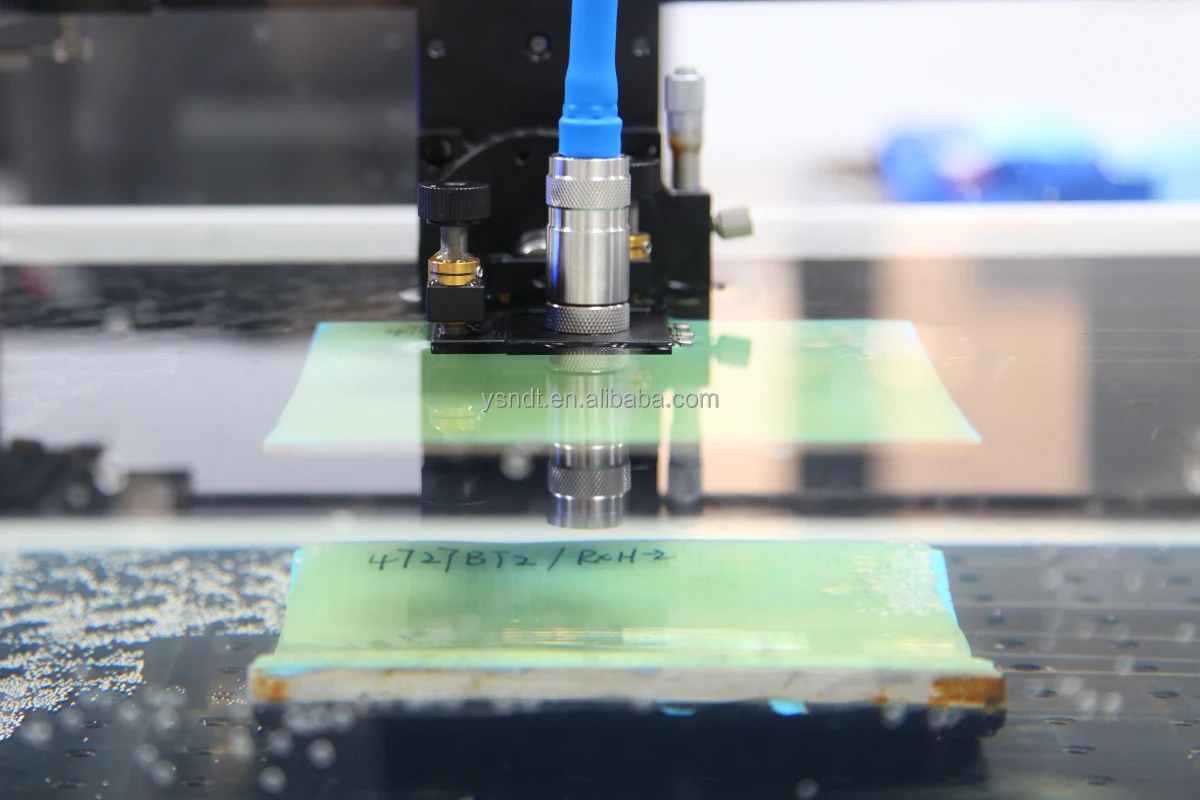

ファイバーグラスラミネートは多層構造であることが多く、層と層の間の境界面で反射や干渉が発生する可能性があり、測定が困難です。 したがって、5mの液浸プローブを使用することを選択します。 超音波がガラス繊維を効果的に透過できることを前提として、水浸厚測定技術の効率と操作の柔軟性を組み合わせることができます。
超音波水浸厚測定技術は、水媒体を介した超音波伝播に対する空気の干渉を効果的に遮断し、測定信号の安定性と明瞭性を確保します。これにより、測定の精度と信頼性が大幅に向上します。 産業用途では、水は高効率のカプラーとして、超音波厚さ測定の連続操作を保証するだけでなく、リソースのリサイクルも実現します。これはグリーンテストの概念に沿ったものです。 超音波水浸厚測定技術は、特に広い領域や届きにくい領域で、さまざまな形状や材料の測定ニーズを簡単に満たすことができます。 この技術はかけがえのない利点を示しています。
グラスファイバーの超音波厚さ測定では、pm5 gen2超音波厚さゲージのa-scanモードを使用します。 パラメーターを設定し、スキャン波形表示を調整するだけで、材料内部で発生する干渉を回避し、正確で信頼性の高い測定結果を得ることができます。
超音波厚さ測定について詳しく知りたい場合、または測定アプリケーションで問題が発生した場合は、お気軽にお問い合わせください。
