HIKMICRO 超音波カメラAI76とは？エアー漏れを可視化し省エネを実現方法

工場やプラントでの空気漏れや部分放電の特定に、膨大な時間を費やしていませんか。 目に見えない「音」を可視化する超音波カメラ HIKMICRO AI76 を導入すれば、広範囲の点検が瞬時に完了します。

HIKMICRO 超音波カメラAI76とは？空気漏れと部分放電を可視化する最新AIカメラ

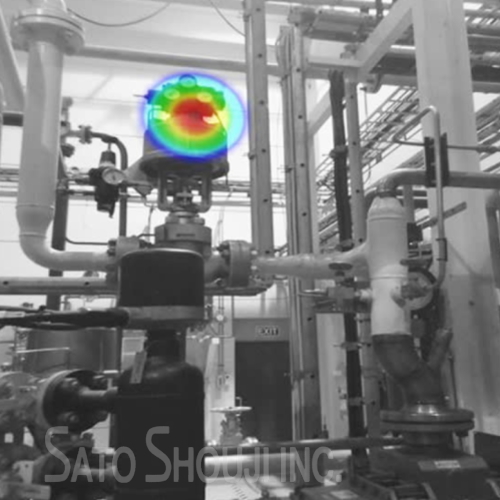

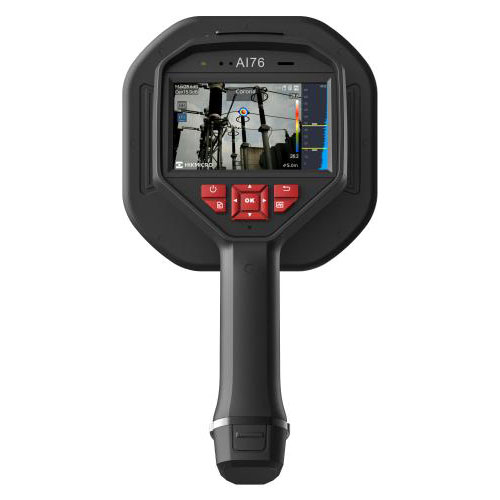

HIKMICRO 超音波カメラAI76は、136個のMEMSマイクを搭載した産業用音響イメージャーです。 超音波を検知して画像に重ね合わせることで、ガス漏れや高電圧設備の放電箇所を、騒音下でもリアルタイムに特定します。

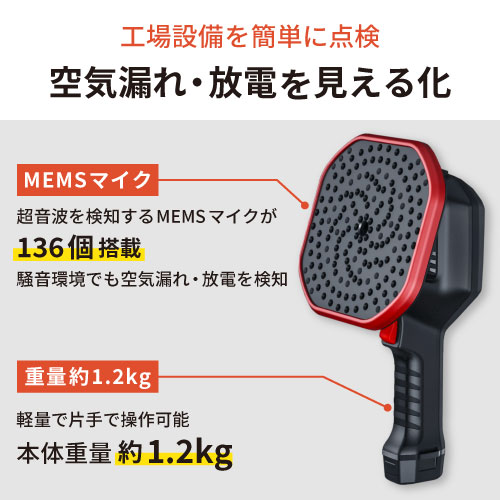

• 136個のデジタルMEMSマイクによる圧倒的な定位精度
• 0.3メートルから100メートルまでの広範囲検知に対応

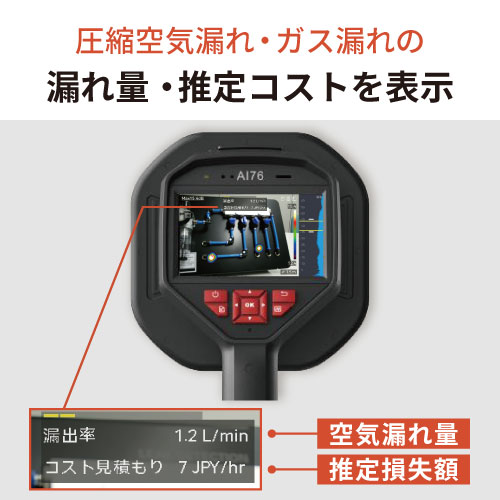

• リーク箇所の推定流量（l/min）と年間コスト損失を自動計算
• 部分放電のタイプ（コロナ放電、浮遊放電など）をAIが自動判別

超音波カメラAI76の主要スペックと性能一覧

超音波カメラAI76は、2kHzから100kHzという広い周波数帯域に対応し、微細なリークも逃しません。 4.3インチの大型タッチパネルと最大15倍のデジタルズームにより、高所の点検も安全かつ正確に行えます。

項目	詳細スペック
マイク数	136個
周波数範囲	0 kHz 〜 96 kHz
検知距離	0.3 m 〜 100 m
画面サイズ	4.3インチ タッチパネル
可視画像解像度	800 × 480
バッテリー駆動	最大4.5時間（交換可能）
ストレージ	64GB内蔵 eMMC

 より詳細な仕様はこちら

超音波カメラAI76を導入する3つの具体的メリット

超音波カメラAI76の導入により、点検時間の短縮、エネルギーコストの削減、そして設備の突発的な停止リスク回避が可能になります。 特にAIによる「漏れ量推定機能」は、修理の優先順位付けを論理的にサポートします。

1. 騒音現場でも正確な検知
   • 独自のノイズ除去アルゴリズムにより、周囲の騒音をカット。
2. コスト削減の見える化
   • リークによる金額損失をその場で算出。省エネ診断に最適。
3. 報告書作成の効率化
   • HIKMICRO Analyzerソフトウェアで、画像とデータを即座にレポート化。

---

点検作業の手順（ワークフロー）

超音波カメラAI76の操作は極めてシンプルです。 電源を入れて対象に向けるだけで、画面上に音源がヒートマップ表示され、即座に診断結果が出力されます。

---

メリットとデメリットの正直な比較

---

よくある質問（FAQ）

どのような種類のガス漏れに対応していますか？

圧縮空気だけでなく、窒素、蒸気、その他の高圧ガスリークに対応可能です。

保証期間はどのくらいですか？

製品保証は3年間、バッテリーは2年間、センサー（検出器）は10年間の長期保証が付帯します。

日本語のメニュー表示には対応していますか？

はい、日本語を含む多言語表示に完全対応しています。

遠くにある高電圧線の放電も見えますか？

最大100mの距離まで対応しており、高所にある電力設備の点検にも最適です。

写真	商品コード	製品名	参考価格 税別
	SNP-014-11	HIKMICRO 産業用超音波カメラ AI76（音響カメラ/音響イメージャー）	見積依頼を
	VSD-003-01	測定器用三脚スタンド サトテック 4段アルミニウム／耐荷重5kg／伸長145cm／縮長50cm／重量1252g	12,800円

迷ったら専門スタッフにご相談を

詳細な仕様

項目	仕様詳細
品番	HM-AP5DN-W/W-AI76
マイクロホンの数	136
帯域幅	0 kHz～ 96 kHz、 調整範囲 MEMS サンプリング周波数: 192 kHz
距離	0.3m～150m
カメラの視野	50.2°×35.4°
音響強度表示	ピークポイント
音響画像のフレームレート	25fps
音響画像の解像度	800×480
音響画像パレット	ホワイトブラック、ブラックホワイト、レインボー、フュージョン、アイアンボウ、レッドブラック、レイン、ブルーレッド
検出能力	0.5mの距離から0.0047 l/min 以上の流量の漏れを検知（6 barの圧力基準）
	1mの距離から0.0073 l/min 以上の流量の漏れを検知（5 barの圧力基準）
放電検出	自動検出 50/60Hz
放電タイプ	コロナ放電、粒子放電、浮遊放電、表面放電
ダイナミックレンジ	下限:<-15dB 上限:>120dB
ビジュアルカメラ	2688 x 1944 (5 MP)
画面	解像度 800×480、4.3インチ LCD タッチスクリーン
画面の明るさ	手動/自動

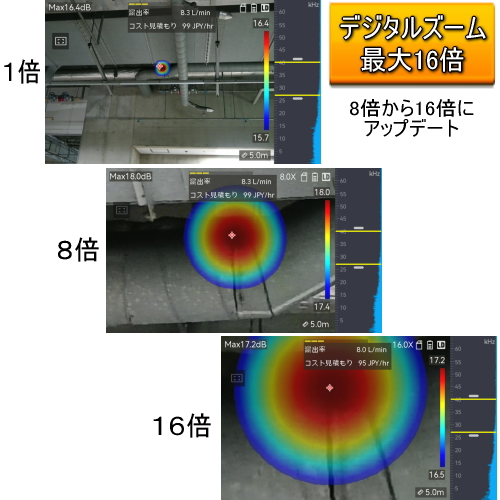

デジタルズーム	1.0倍～16.0倍連続
記録媒体	取り外し可能な64GB SDカード
画像保存容量	18000枚の画像
注釈	音声メモ: 最大60秒 / テキストメモ: 最大255文字
ビデオストレージ容量	60時間
ビデオファイル形式	MP4
Wi-Fi	802.11 b/g/n (2.4 GHz および 5 GHz)
Bluetooth	Bluetooth 4.1
USBインターフェース	USB TypeC
HDMIインターフェース	HDMI-D
電池	交換可能で充電可能なリチウムイオン電池
バッテリー駆動時間	約2時間×3回 計6時間
バッテリーの充電時間	フル充電まで5時間
保護レベル	IP54
落下試験の高さ	1.2m
安全性	IEC 61010-1
EMC	EN 301 489-1、EN 301 489-17、EN IEC 61000-6-2、EN IEC 61000-6-3、EN 61326-1
振動	2g、IEC 60068-2-6
ショック	25g、IEC 60068-2-27
使用温度範囲	-20℃～50℃
保存温度範囲	-20℃～60℃
相対湿度	<95%（結露なし）
重量	約1200 g
寸法	310.4mm×165mm×117mm
三脚の取り付け	UNC 1/4インチ-20
電源	5V DC/2A (USB経由充電)
付属品	本体、バッテリー×3、充電器×1、電源アダプター×1、アダプター×4、ハンドストラップ×1、USBケーブル×1、HDMIケーブル×1、SDカード×1、簡易取扱説明書、校正証明書、キャリングケース
