シース測温抵抗体Pt100

白金測温抵抗体Pt100（Jセンサー）は、高精度な温度測定を実現する安心の国産。
レスポンスを追求した極細径（φ1.0mm）から強度に優れた標準径（φ8.0mm）まで、多様な測定環境に対応する全6種類の外径を展開しています。

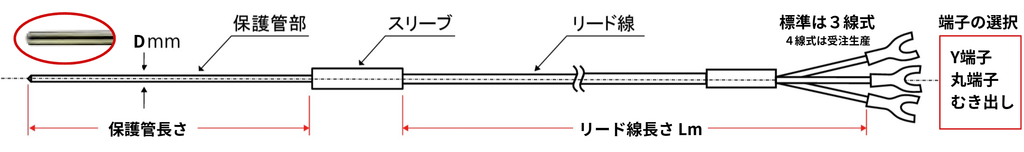

全モデルで3線式・SUS316保護管を採用し、端子形状の変更や校正書類の発行（有償・短納期）にも柔軟に対応可能です。

シース外径 (mm)	温度範囲 (℃)	素子 / 精度	保護管	リード線被覆材質
1.0 微細管形極細測温抵抗体	-30～150	JIS C 1604-1997 クラスB	SUS316	フッ素樹脂(FEP)
1.6 微細管形極細測温抵抗体	-30～150	JIS:C1604-1997 クラスA	SUS316	ビニール被覆
3.2 ローコスト測温抵抗体	-30～250	クラスB スリーブがない為、挟み込みでの入れ込み可能。	SUS304	フッ素樹脂(FEP)
3.2	-100 ～+400℃	JIS:C1604-1997 クラスA	SUS316	ビニール被覆
4.8		JIS:C1604-1997 クラスA
6.4		JIS:C1604-1997 クラスA
8.0		JIS:C1604-1997 クラスA

\ ローコスト測温抵抗体　スリーブなし /

極細・高速応答モデル（外径 φ1.0mm / φ1.6mm）

微小サンプルの測定や狭小スペースへの挿入、応答速度（レスポンス）を最優先したい用途に最適化された極細仕様です。

• φ1.0mm (温度範囲: -30～+150℃ / Pt100 クラスB):

  わずか1.0mmの極細細管により抜群の高速測定を実現。希少サンプルや微小配管への対応に威力を発揮します。
• φ1.6mm (温度範囲: -30～+150℃ / Pt100 クラスA):

  高い計測精度（クラスA）と素早い応答性を両立した標準極細モデルです。

標準・広温度域モデル（外径 φ3.2mm / φ4.8mm）

-100～+400℃の広い温度域をカバーし、実験装置から製造設備まで最も幅広く選ばれている汎用モデルです。

• φ3.2mm (温度範囲: -100～+400℃ / Pt100 クラスA):

  細身で取り回しやすく、低温から高温まで正確に計測可能。保護管長（100〜500mm）も豊富なバリエーションです。
• φ4.8mm (温度範囲: -100～+400℃ / Pt100 クラスA):

  適度な機械的強度と応答性を兼ね備え、各種機械設備への設置に適しています。

高耐久・産業用モデル（外径 φ6.4mm / φ8.0mm）

配管深部への差し込みや振動・流速がある現場など、強度と耐久性が求められるハードな環境向けの堅牢モデルです。

• φ6.4mm (温度範囲: -100～+400℃ / Pt100 クラスA):

  肉厚で曲がりにくく、長期間の連続測定や産業設備での設置に好適です。
• φ8.0mm (温度範囲: -100～+400℃ / Pt100 クラスA):

  ラインナップ中最大の強靭さを持ち、大型タンクやプラント設備で優れた安定感を発揮します。

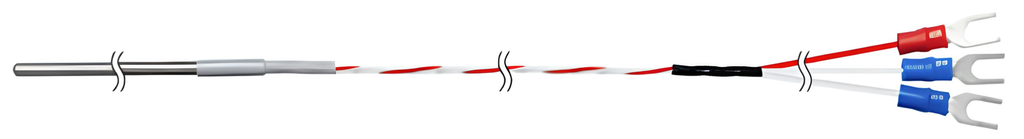

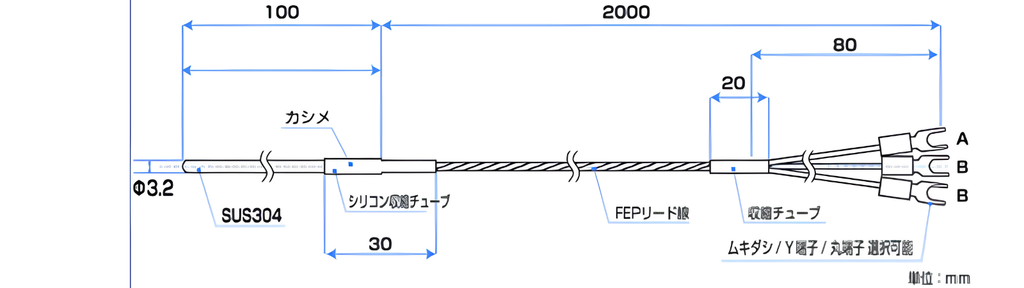

ローコスト測温抵抗体

スリーブがない為、チャンバー内部や庫内への扉挟み込みでの入れ込み可能。

冷蔵庫内、サーバー温度、室温、恒温槽内部温度等の測定に、安定して使用可能

多点測定で温度分布測定など幅広く利用可能

測温抵抗体の特徴

• 高精度: 熱電対より誤差が少なく、正確な温度管理ができる。
• 安定性: 長い時間使っても性能が変わりにくい。
• 不向きな点: 高温の測定や、非常に速い温度変化の検出は苦手。

主な結線方式

• 2導線式: 配線が簡単だが、リード線の抵抗の影響を受けやすい。
• 3導線式: 工業用で一番よく使われ、リード線の抵抗を打ち消せる。
• 4導線式: 抵抗の影響をまったく受けないため、とても精密な測定に使う。

よくある質問と回答（FAQ）

リード線の長さ延長や丸端子への変更（特注仕様）は対応できますか？

はい、1本から特注生産を承っております。標準2m以外のリード線長や、丸端子へのカスタマイズも対応可能ですのでお気軽にご相談ください。

校正証明書やトレーサビリティ体系図は入手できますか？

有償にて短納期で校正書類を発行いたします。ISO等の品質管理で書類が必要な場合も安心してご利用いただけます。

どの外径を選べば良いかわかりません。

応答速度（レスポンス）を最優先される方はφ1.0mmまたはφ1.6mm、150℃を超える高温域での使用や機械的強度を重視される方はφ3.2mm〜φ8.0mmをお選びください。
