UV硬化・半導体露光・UVC殺菌モニタリング・LED品質管理など幅広い用途で、実験室レベルの精度をハンディサイズで実現します。
このページでは、UV-100Nの特長・仕様・他社製品との比較・導入メリットを詳しく解説します。
- 工業・研究現場で信頼されるUVチェッカー
実験室レベルの高精度測定をハンディサイズで実現- 半導体露光、プラズマ洗浄、表面処理
- 工業用UV硬化および接着プロセス
- UVC殺菌源モニタリング
- 高圧水銀ランプの劣化評価
- LEDの研究開発と品質管理
- 一台で250～400nm間の紫外線強度をカバー
複数の受光部センサーは不要
UV-A、UV-B、UV-Cの波長域を網羅 - UVチェッカーの測定範囲（測定単位：ｍW/cm2）
- UVA (315-400nm) ：0.25～500 mW/cm
- UVB (280-315nm) ：0.3～200 mW/cm
- UVC (250-280nm)：0.2～300 mW/cm
- 高分解能（1nm）＊単位換算：1mW/cm = 1000μW/cm（1000倍）

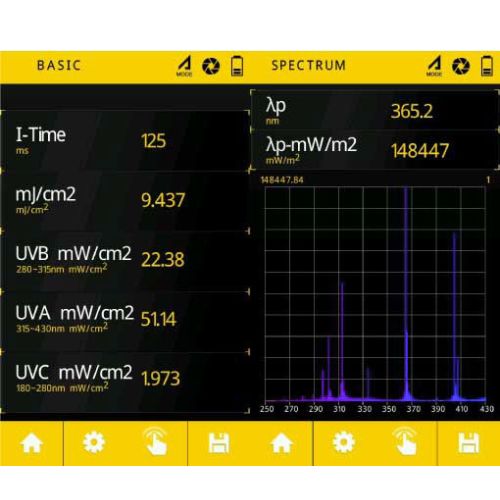

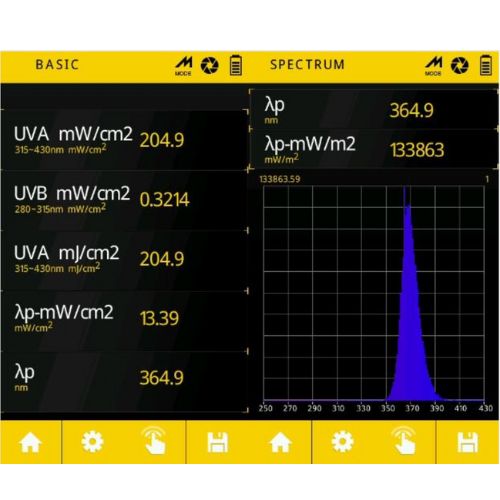

- 紫外線の強度とスペクトル分布を同時に測定

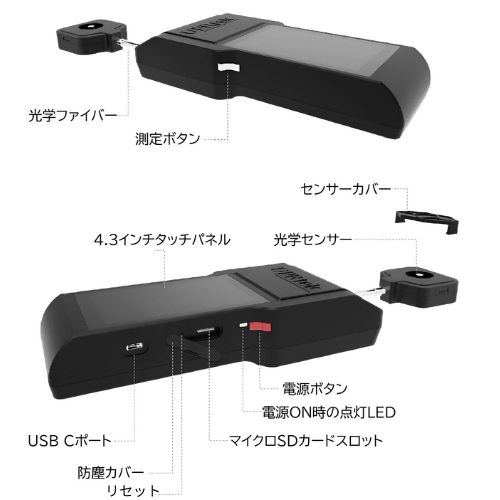

- 受光部と表示部は2mのケーブルで連結
- 4.3インチモニタ
- 測定データはmicro SDに保存。Excelフォーマットで保存
UV-100Nとは？選ばれる3つの理由
UV-100Nが多くの製造現場・研究機関に選ばれる背景には、従来の測定器では対応できなかった3つの根本的な課題を解決していることがあります。

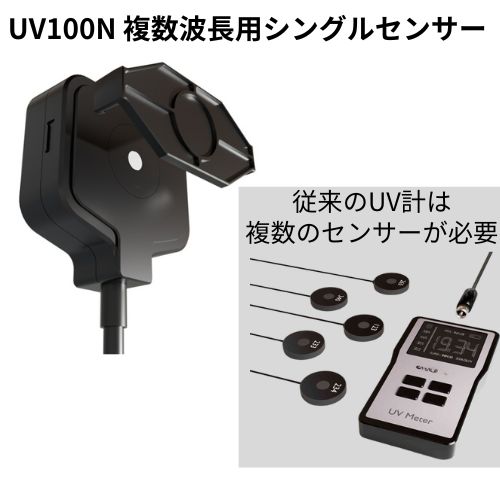

- センサー交換なしで UV-A・UV-B・UV-Cを同時測定
フィルター式UVメーターは波長ごとにセンサーを取り替える必要がありましたが、UV-100Nは分光方式により250〜400nmを一度のスキャンで網羅します。
測定の手間が省けるだけでなく、交換ミスや測定ロスも防げます。 - 1nm高分解能のスペクトルグラフでUV光の「見える化」を実現
UV-100Nは回折格子（グレーティング）方式を採用し、波長1nmきざみで紫外線を解析します。
数値データとスペクトルグラフを同時表示するため、ランプ劣化・出力ムラ・波長シフトといった微細な変化を視覚的に把握できます。 - ハンディサイズで現場・ラインに即対応
センサーヘッドの高さはわずか20mm以下と薄型で、スペースが限られた生産ライン内や照射装置内部にも差し込める設計です。
充電式バッテリーで最大約3時間の連続稼働が可能なため、場所を選ばず使用できます。
産業用UV分光放射計UV100Nがなぜ選ばれるか？ダウンロード情報
UV-100Nの主な仕様
UV-100Nの主要スペックを以下にまとめています。精度・測定範囲・操作性のいずれも、工業用途に求められる水準を満たしています。
| 項目 | 内容 |
| センサー | CMOSリニアイメージセンサー |
| 波長範囲 | 250～400nm |
| 波長データインクリメント | 1nm |
| スペクトル帯域幅 | 約1nm（ハーフバンド幅） |
| 波長再現性 | ±0.8nm |
| 測定範囲 | UVA*1,4: 315～400nm / 0.25～500 mW/cm² UVB*2,4: 280～315nm / 0.3～200 mW/cm² UVC*3,4: 250～280nm / 0.2～300 mW/cm² |
| 精度 | ±5% (10～500 mW/cm²) ±10% (0.2～10 mW/cm²) |
| 迷光 | -25dB最大*5 Stray light（ストレイライト）は、日本語で「迷光」 光学機器の鏡筒内部などで発生する不必要な光の散乱 |
| 積分時間範囲 | 1ms～2,000ms |
| デジタル解像度 | 16ビット |
| 項目 | 内容 |
| キャプチャ機能 | ワンタイム / 連続 |
| 動作モード | スタンドアローン |
| 積分モード | 自動 / 手動 |
| ダークキャリブレーション | 自動 |
| 測定モード | 1. 基本モード 2. スペクトルモード 3. ロギングモード 4. ブラウザーモード 5. オプションモード |
| 測定機能 | 1. スペクトル放射照度 (mW/m², mW/cm²) 2. ジュール (mJ/cm²) 3. ピーク波長 (λp) 4. ピーク波長値 (λpV) 5. 積分時間 (I-Time) 6. UVAピーク波長 (λa-p) 7. UVAピーク波長値 (λa-v) 8. UVBピーク波長 (λb-p) 9. UVBピーク波長値 (λb-v) 10. UVCピーク波長 (λc-p) 11. UVCピーク波長値 (λc-v) |
| ディスプレイ | 4.3インチ 800×480静電容量タッチLCD |
| 最大ファイル数 | 約68,000ファイル @ 8GB SDカード (Excel形式) |
| バッテリー稼働時間 | 最大3時間 (フル充電時) |
| 電源アダプター | 3200mAh (3.7V リチウムイオン充電電池) |
| データ出力インターフェース | MicroSDカード (SD2.0、SDHC / 最大32GBまで対応) |
| データ形式 | Excel互換 |
| 動作温度 / 湿度 | 5～35℃、相対湿度70%以下（結露しないこと） |
| 保管温度 / 湿度 | -10～40℃、相対湿度70%以下（結露しないこと） |
UV-100N vs 従来型フィルター式UVメーター｜徹底比較
現在、UVメーター市場の多くを占めるのがフィルター式（フィルターバンドパス型）UVメーターです。しかしこれらは、現代の精密UV管理に求められる水準に応えきれていません。UV-100Nとの違いを明確に整理します。
| 比較項目 | UV分光放射計 UV-100N | 従来型フィルター式UVメーター |
|---|---|---|
| 測定方式 | 分光方式（回折格子による波長ごとのエネルギー解析） | フィルター式（特定波長帯域をフィルターで切り出して測定） |
| 測定対象波長域 | 250〜400nm（UV-A／UV-B／UV-C）を1台で全域カバー | UV-A／UV-B／UV-Cを別々に測定。波長域ごとに対応機種が異なる |
| センサー交換の要否 | 不要。1台・1センサーで全波長域を連続測定 | 必要。測定波長ごとにフィルターまたはセンサーの交換が必要 |
| スペクトル表示 | リアルタイムでスペクトルグラフを表示。数値データと同時確認が可能 | スペクトル表示なし。数値（積算値）のみの表示 |
| 測定精度 | ±5%（10〜500 mW/cm²）／±10%（低照度域）。再現性が高く波長シフトも検出可能 | フィルター特性や経時劣化による誤差が生じやすく、再現性にばらつきあり |
| データ保存 | MicroSDカードにExcel互換形式で自動保存。約68,000ファイル保存可能（8GB時） | データ保存機能なし、または限定的。手動での記録が必要な場合が多い |
| 操作性 | 4.3インチ静電容量タッチパネル。グラフィカルなUIで直感的に操作可能 | シンプルな数値表示のみ。波長切替は手動で視認性・操作性に乏しい |
| 対応用途の広さ | UV硬化・半導体露光・UVC殺菌・LED評価・医療・農業・学術研究など多用途に対応 | 主に単一工程の簡易チェック用途に限定。精密管理や多波長対応には不向き |
UV-100Nの主な用途・導入シーン
UV-100Nは単一業種にとどまらず、UV光を使うあらゆる産業分野で活用されています。主な導入シーンを用途別にご紹介します。
- 製造・産業（UV硬化・接着・露光工程）
UV硬化樹脂・OCA接着・PCB露光ラインでは、UV照射量の精度と均一性が製品品質を直接左右します。UV-100Nはリアルタイムでスペクトルを確認しながら出力変動を検知できるため、硬化不足や過照射による不良を未然に防ぎます。 - 半導体・FPD製造
ウェハー加工、フォトリソグラフィー、プラズマ洗浄ラインにおけるUV照射の均一性管理に対応。精密プロセスでの波長精度要求に応える1nm分解能が強みです。 - UVC殺菌モニタリング
殺菌ランプ（UV-C：250〜280nm）の照射強度とランプ寿命を定量的に管理できます。食品加工・医療器具・空調設備などのUVC殺菌装置の維持管理にも適しています。 - LED研究開発・品質管理
紫外LED製品の出力評価、波長シフトの確認、ロット間のバラツキ管理に対応。スペクトルグラフとログデータを活用した傾向分析が可能です。 - 学術研究・光医療
大学・研究機関でのUVスペクトル解析、光応答性材料の評価、皮膚科・美容領域での紫外線治療の照度管理など、高精度な計測が求められる場面でも実験室レベルの測定を提供します。 - 農業・植物工場
植物の徒長抑制や光合成最適化のための紫外線照射環境のモニタリングに活用。波長ごとの光量分布を把握することで、成長プロセスの再現性を高めます。
他社製品との比較｜UV-100Nは何が違うのか
UV-100Nを、同カテゴリの主要製品（UPRtek、OPTIMUM、GL Optic、ウシオ電機など）と客観的に比較します。スペクトル幅・センサーヘッド高さ・ロギング機能・ダークモード方式・測定範囲などの観点で、UV-100Nの優位性を確認できます。
| 比較項目 | UV-100N | UPRtek | OPTIMUM SRI-2000-UVC | OPTIMUM SRI-4000-UVC | GL Optic GL Specis5.0 | ウシオ電機 UIT-250 |
|---|---|---|---|---|---|---|
| 波長範囲 | 250〜430nm | 200〜780nm | 200〜780nm | 200〜430nm | 200〜1050nm（モデルによる） | 254／365／405nm（プローブ交換式） |
| スペクトル幅 | 1nm ✅ 最高分解能 | 6nm | 6nm | 3nm | 2.5nm | 2nm（卓上型USR-45） |
| 波長再現性 | ±0.8nm | ±0.5nm | ±0.5nm | ±0.5nm | ±0.5nm | ±2nm（卓上型USR-45） |
| センサーヘッド高さ | 約20mm ✅ 市場最薄水準 | 未公表 | 32mm | 32mm | 約15mm（目測） | 19mm |
| ダークキャリブレーション | オート ✅ | マニュアル | マニュアル | マニュアル | マニュアル | マニュアル |
| ロギングモード | 標準搭載 ✅ | なし | なし | なし | なし | あり（最長4分） |
| 測定履歴の追跡（修正履歴） | あり ✅ | なし | なし | なし | なし | なし |
| 測定範囲（UVA） | 0.25〜500 mW/cm² | ― | 0.5〜2,500 mW/cm² | 0.2〜1,000 mW/cm² | 5〜150,000 lx | 0〜1,000 mW/cm² |
| 測定範囲（UVB） | 0.3〜200 mW/cm² | ― | 同上 | 同上 | 同上 | 同上 |
| 測定範囲（UVC） | 0.2〜300 mW/cm² | ― | 同上 | 同上 | 同上 | 同上 |
| PCソフトウェア | なし ⚠️ | なし | あり（DL提供） | あり（DL提供） | あり（DL提供） | なし |
| データ出力 | MicroSD（Excel形式） | ― | SDカード＋PC転送 | SDカード＋PC転送 | SDカード＋PC転送 | 限定的 |
| レポートエクスポート | なし | なし | あり | あり | あり | なし |
UV-100Nの優位ポイント4選
UV-100Nはスペクトル幅1nmで競合他社（2.5〜6nm）を大きく上回る高分解能を実現。ダークキャリブレーションの自動化・市場最薄水準のセンサーヘッド・ロギングモードの標準搭載・測定履歴の追跡機能など、現場運用を重視した設計が特長です。
| ポイント | 内容 |
|---|---|
| 圧倒的な高分解能 | スペクトル幅1nmは競合他社（2.5〜6nm）の最大6倍の分解能。微細な波長変化も見逃さない |
| ダークキャリブレーション自動化 | 他社がすべてマニュアル対応の中、UV-100Nは自動補正。測定ミスや手間を大幅に削減 |
| 市場最薄水準のセンサーヘッド | 高さ約20mmの薄型設計で、狭小スペースや照射装置内部への差し込み測定にも対応 |
| ロギング＋履歴追跡を標準搭載 | 競合他社にはないロギングモードと修正履歴機能を標準装備。工程管理・品質保証の根拠データとして活用可能 |
⚠️ 導入前に確認すべき点
| 項目 | 内容 |
|---|---|
| PCソフトウェア | 専用PCソフトの提供なし。データ活用はMicroSDカード経由でのExcel読み込みが基本 |
| レポート出力 | 自動レポート生成機能は非対応。PC上での集計・グラフ化は手動作業が必要 |
| 推奨運用 | Excel加工やデータ分析のワークフローを導入前に設計しておくことを推奨 |
UV-100Nに関するよくある質問（FAQ）
UV-100Nの導入前によく寄せられる疑問にお答えします。
- UV-A・UV-B・UV-Cはすべて同時に測定できますか？
-
はい。250〜400nmの全波長域を1回のスキャンで測定可能です。測定ごとにセンサーを交換する必要はありません。
- 測定データはどのように保存・管理しますか？
-
MicroSDカード（最大32GB対応）にExcel互換形式で保存されます。1枚のSDカードに約68,000ファイルを保存可能で（8GB時）、PC上でそのまま開いて集計・分析ができます。
- フィルター式のUVメーターから乗り換えるメリットは何ですか？
-
フィルター式は波長ごとに誤差が生じやすく、センサー交換や補正作業が必要です。UV-100Nは分光方式で高精度・再現性の高い測定ができ、スペクトルグラフによる「見える化」で工程管理の精度が向上します。
- センサーヘッドが小さいとのことですが、狭い場所でも使えますか？
-
センサーヘッドの高さは約20mm以下と薄型設計のため、照射装置内部や生産ライン上の狭いスペースにも差し込んで測定できます。
- バッテリーはどれくらい持ちますか？
-
フル充電状態で最大約3時間の連続使用が可能です。内蔵の3200mAh（3.7V）リチウムイオン電池を使用しています。
UV計測の精度が現場品質を左右する理由
紫外線計測の世界には、照明計測とは異なり、国際的に統一された測定規格や業界標準がまだ十分に確立されていません。そのため、計測器の選定ミスが製品品質・工程再現性・安全性に直結するリスクがあります。
UV照射量の精度が不十分な場合、UV硬化工程では接着不良・剥離・ばらつきが発生し、UVC殺菌工程では滅菌ムラや治療効果のばらつきにつながります。
PCB露光や光学レンズ組立においては、露光ムラが基板歩留まりや光軸精度に影響を及ぼします。
こうした課題に対して、UV-100Nのような高分解能スペクトロメーターによるリアルタイムモニタリングと定量的なデータ記録が、品質保証の根拠として機能します。
