設備の異常振動を早期発見し、突発的な停止を防ぐ。簡易測定から防爆対応、FFT分析による原因特定まで、現場のあらゆる課題を解決する振動計をご提案します。
振動診断器／ベアリングチェッカー【原因究明・設備診断】 FFT分析・診断機能付き
軸受の劣化診断、FFT周波数解析、原因特定向け。「異常の有無」だけでなく「発生原因」までその場で判定
ISO規格（ISO 10816-1）に準拠したしきい値判定に加え、FFT周波数解析によってアンバランス、ミスアライメント、軸受摩耗（BDU）などの要因をその場で切り分け。勘や経験に頼らない高精度な予兆保全を実現します。
主な用途: ベアリング劣化度の定量判定、回転機の精密設備診断、異常振動の発生源特定

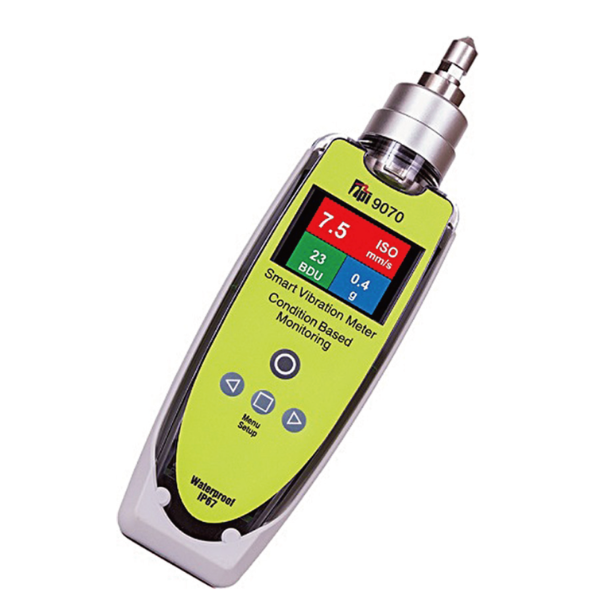

振動計 TPI-9070 判定振動計（FFT分析機能つき）
その場で「異常診断」と「その原因」までわかる振動計。使い方は超簡単！ 校正書類の発行可(有償)
測定項目:加速度・速度・軸受けの劣化度BDU値・FFT振動周波数分析機能
ISO 10816-1による判定機能つき。機械のコンディション判定を数値とカラー判定

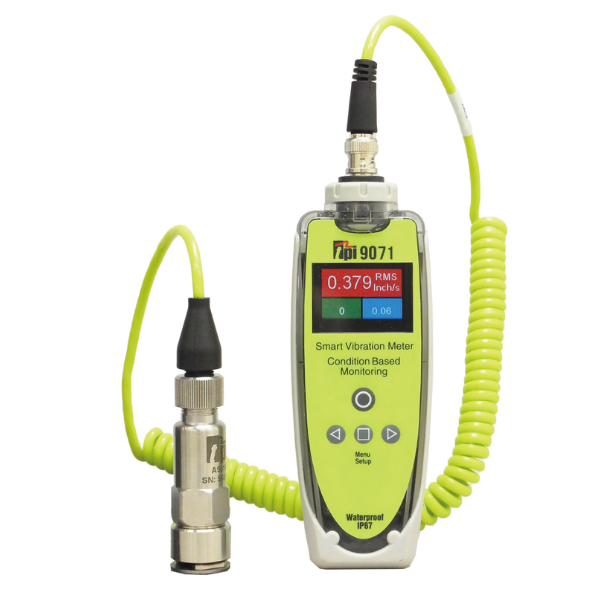

振動計 TPI-9071 判定振動計（FFT分析機能つき）
分離型センサー。その場で「異常診断」と「その原因」までわかる振動計。使い方は超簡単！ 校正書類の発行可(有償)
測定項目:加速度・速度・軸受けの劣化度BDU値・FFT振動周波数分析機能
ISO 10816-1による判定機能つき。機械のコンディション判定を数値とカラー判定

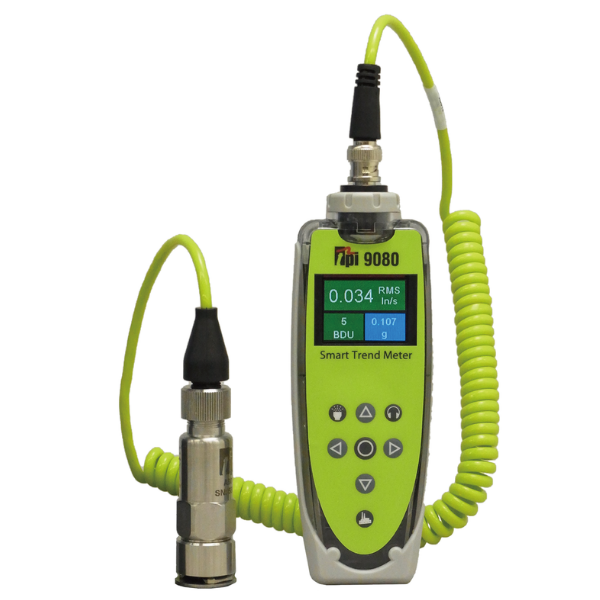

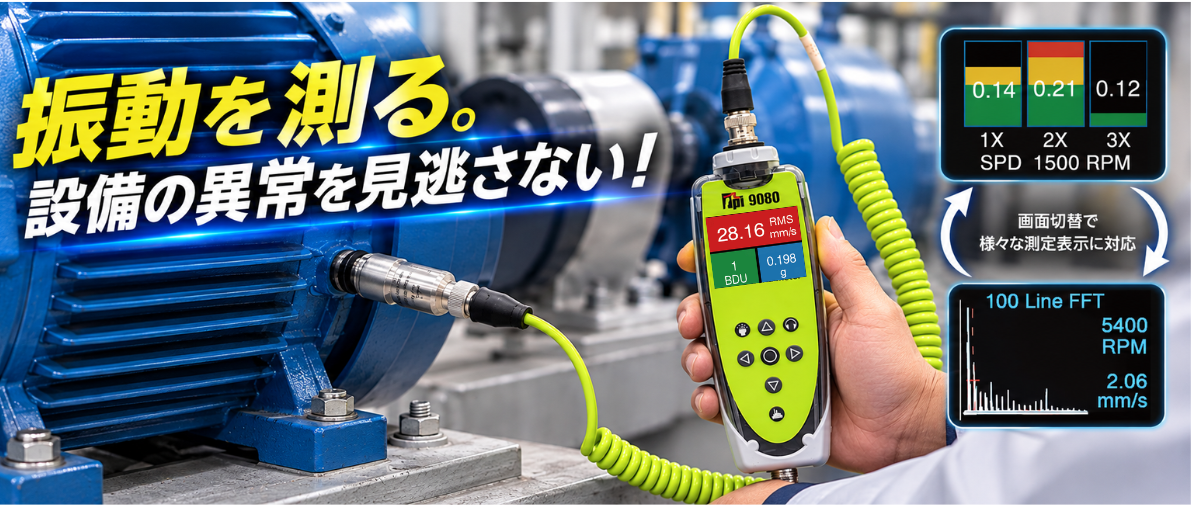

振動計 TPI-9080 判定振動計（FFT分析機能つき）
その場で「異常診断」と「その原因」までわかる振動計。使い方は超簡単！ 校正書類の発行可(有償)
測定項目:加速度・速度・軸受けの劣化度BDU値・FFT振動周波数分析機能
ISO 10816-1による判定機能つき。機械のコンディション判定を数値とカラー判定 ? 動画あり
振動分析ソフトウェアでトレンドライン振動傾向推移表示を時系列で複数のFFTデータを３D表示
別売マグネット付保護ケース・ストロボライトで機能に拡張性。

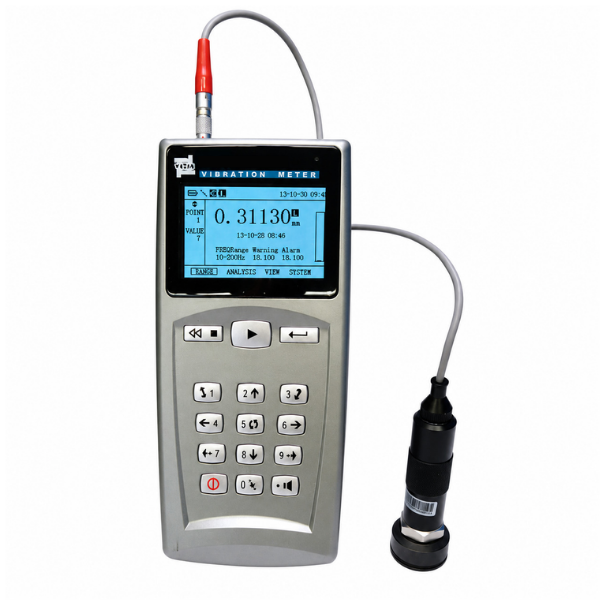

振動計バイブロTIME7231(FFT分析機能付)
FFT分析機能付き振動分析計。簡易設備診断から精密設備診断まで幅広く対応可能な振動計。校正書類の発行可(有償)
測定項目:加速度・速度・変位 加速度:0.1-392m/s2 速度:0.01-80cm/s 変位:0.001-10mm
回転機械の状態を振動でトレンド管理し、FFT解析で異常振動の原因を特定。
実効値表示＆ピーク値表示機能。 データの記録も可能で振動レコーダーとして活用も可能
【日常点検・手軽さ重視】 ペン型・ポケッタブル振動計
片手で押し当てるだけ。巡回点検の手間とバラツキを最小化
主な用途: モーター・ポンプの定期巡回点検、簡易振動チェック、初期トラブルの早期発見

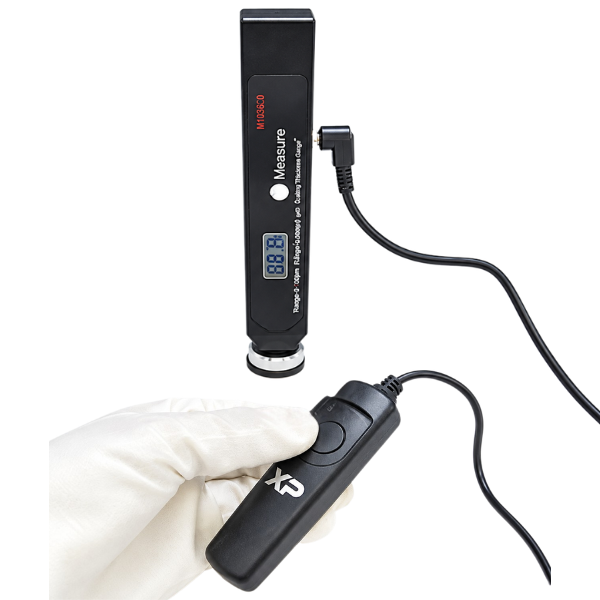

ペン型振動計VB-03 リモートスイッチ付
リモートスイッチで手ブレなし。押し当てるだけで振動測定が可能。バラツキが少ない振動測定が可能！
測定項目:加速度・速度・変位。加速度:0.1～180 m/s2 速度:0.1～199 mm/s 変位:1～3000 µm
振動ピックアップとデジタル表示部が一体化型振動計。
ISO2372モーター振動規格の判定可能。ホールド機能、オートパワーオフ機能。
【自動記録・常時監視】 SDカード振動ロガータイプ
手書き点検・転記作業をゼロに。連続計測で振動推移を可視化
長時間の連続モニタリングデータを汎用SDカードに自動記録。CSV形式で直接出力できるため、現場での測定からPCでのトレンドグラフ作成までをシームレスにつなぎ、工数を大幅に削減します。多点同時計測対応モデルも網羅。
主な用途: 設備の慣らし運転監視、負荷変動時の振動ログ取得、多点（複数箇所）同時比較

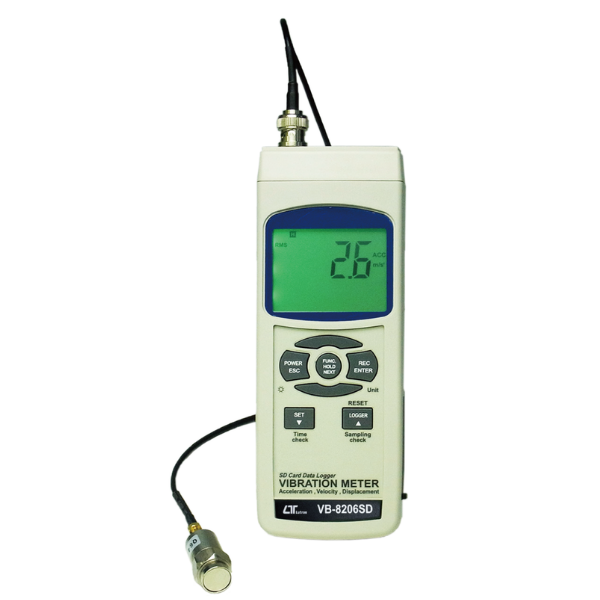

振動計VB-8206SD（振動監視データロガー）
ISO2954「振動シビアリティー測定機器に関する規格」に準拠しています。 デジタル振動計は、SDカード記録式で常時監視システムとして使用できます 容量を気にせずデータを記録 振動プローブ（磁気ベースつき）が1台が標準付属。測定項目:加速度・速度・変位。

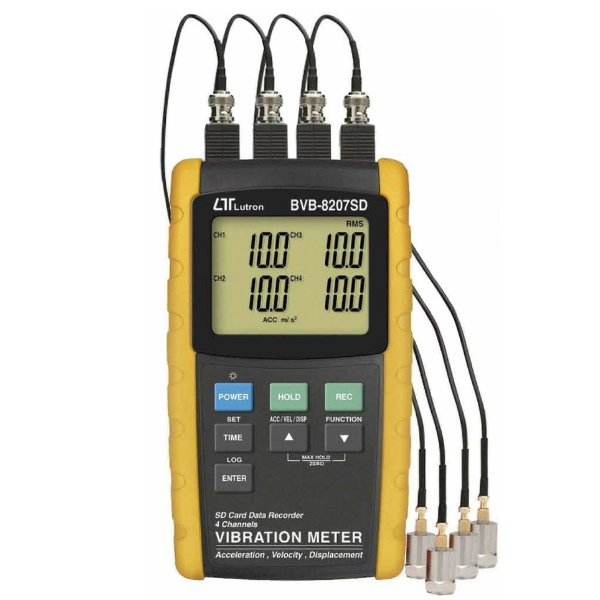

4チャンネル振動計BVB-8207SDデータロガー
4チャンネルSDカード式振動計。画面にはCH1からCH4まで同時表示、同時記録。
SDカード記録式 最大４チャンネルで振動試験を同時に行い試験時間を大幅短縮！ 振動プローブVB-83が1台が標準付属。別売VB-83。測定項目:加速度・速度・変位。
【危険場所での測定】 本質安全防爆構造
可燃性ガス・蒸気が存在する危険場所でも安全に高精度計測。
化学プラント、製油所、塗装ブースなど、引火・爆発リスクのある環境下で安全に使用できる本質安全防爆構造（Ex仕様）。通常エリアと同等の操作性と診断機能を防爆エリア内でもそのまま活用できます。
主な用途: 石油化学プラント、塗装工程、薬品製造ライン、可燃性ガス雰囲気下での保全点検

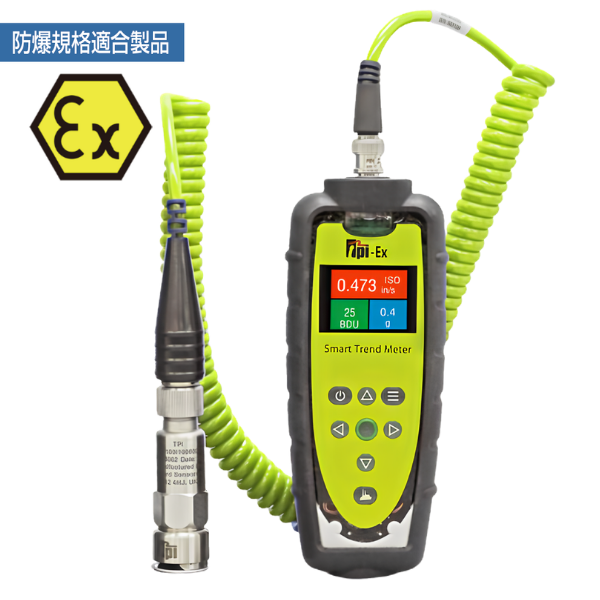

防爆型振動計TPI-9080-EX（FFT分析機能付）
測定項目:加速度・速度・変位・劣化度BDU・FFT振動周波数分析機能 校正書類の発行可(有償)
振動計TPI-9080の防爆バージョン。ISO 10816-1による判定機能つき、 動画
おまかせ診断機能で回転機械の振動原因を分析 。最大800ラインのFFT解析。
振動分析ソフトウェアつき。トレンドライン振動傾向推移表示を時系列で複数のFFTデータを３D表示
ヘッドフォン（異常振動を音で検出）が別売り。設備診断や現場での振動計測に対応したハンディタイプ
防爆型振動計TPI-9080-EX（FFT分析機能付）
振動速度、変位、加速度を測定するための手持ち式振動計。
機械のアンバランス、芯ずれ、ギヤやベアリングの故障による振動監視に最適。
加速度・高周波加速度(m/s2)・速度(mm/s)・変位(µm)を表示。真の実効値測定に対応。
VB-08EXは本質安全防爆構造。ワンボタンで電源、測定、データホールドを指定可能。

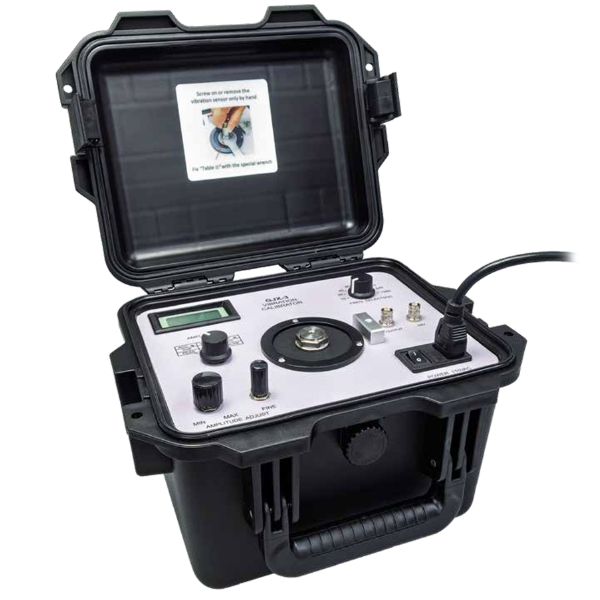

振動校正器｜振動キャリブレーター
防爆型振動計TPI-9080-EX（FFT分析機能付）
加速度探触子、速度探触子器、近接探触子など、さまざまな種類の振動探触子の校正が可能な校正器。
振動計や、振動監視システム、これらで構成されるデータ収集システムの校正も可能。
10Hzから1280Hzの8種類の周波数の標準正弦波信号を生成できます。
振動計 4分類・仕様比較マトリクス表
| 分類・目的 | 代表型番（メーカー） | 測定項目(加速度/速度/変位) | 軸受診断(BDU/衝撃) | FFT周波数解析(原因特定) | データ記録・出力 | 防爆仕様 | 最適な現場・用途 | 参考価格(税込) |
| 【1. 日常点検】 手軽さ・巡回重視 | VB-03 (サトテック) | ◯ (3モード対応) | × | × | × (画面表示のみ) | × | モーター・ポンプの定期巡回点検。手ブレ防止リモートスイッチ付きで初心者でも均一測定。 | 51,700円 |
| 【2. 自動記録】 常時監視・データ管理 | VB-8206SD (サトテック) | ◯ (3モード対応) | × | × | ◎ (SDカード / CSV保存) | × | 設備の慣らし運転や長時間モニタリング。Excelでそのまま開けるCSV自動保存。 | 77,000円 |
| 【2. 自動記録】 常時監視・データ管理 | BVB-8207SD (サトテック) | ◯ (3モード対応) | × | × | ◎ (SDカード / 4ch同時記録) | × | 複数箇所の振動比較・多点同時監視。4系統同時計測により試験工数を大幅短縮。 | 148,940円 |
| 【3. FFT診断】 原因特定・予兆保全 | TPI-9070 (サトテック) | ◯ (加速度・速度) | ◎ (BDU値・カラー判定) | ◯ (800ラインFFT) | △ (本体保存) | × | 異常の「有無」と「原因（アンバランス/ミスアライメント/軸受）」をその場で信号機カラー判定。 | 151,800円 |
| 【3. FFT診断】 原因特定・予兆保全 | TPI-9080 (サトテック) | ◯ (加速度・速度) | ◎ (BDU値・カラー判定) | ◎ (高精度FFT解析) | ◎ (PC専用ソフト / 3D推移) | × | 精密設備診断・トレンド管理。付属ソフトウェアによる3D FFTデータ解析・時系列傾向管理。 | 239,800円 |
| 【4. 防爆対応】 危険場所・Ex仕様 | VB-08EX (サトテック) | ◯ (3モード対応) | △ (高周波加速度) | × | △ (ホールド機能) | ◎ (本質安全防爆) | 化学プラント・塗装ライン等の防爆エリアでの手軽な巡回点検。真の実効値測定対応。 | 198,000円 |
| 【4. 防爆対応】 危険場所・Ex仕様 | TPI-9080-EX (サトテック) | ◯ (3モード対応) | ◎ (BDU値・カラー判定) | ◎ (800ラインFFT) | ◎ (PC専用ソフト付属) | ◎ (本質安全防爆) | 引火性ガス雰囲気下での精密診断。防爆エリア内でベアリング劣化度やFFT周波数解析を実施可能。 | 657,800円 |
※全機種において「一般校正書類3点セット（校正証明書・試験成績書・トレーサビリティ体系図）」の発行が可能です（有償）。
費用対効果：導入で何が得られるか（ROI）
振動計の導入は、単なる「測定器の購入」ではなく、突発的なライン停止リスクを未然に排除し、設備保全コストを最小化するための投資です。5万円〜20万円台の初期投資で、数百万円規模の損失を回避できます。
1. 突発停止（ドカ停）の回避による巨額損失の防止
- 従来の課題: ベアリングの焼き付きやアンバランスが進行し、突然モーターがロック。生産ライン全体が数時間〜数日ストップ。
- 導入効果: 異常の初期微候を振動値（加速度・BDU値）の上昇として捉え、計画停止時にメンテナンスを実施。突発ダウンタイムのリスクを極小化・未然防止に貢献します。
- 想定ROI: ライン停止損耗費（部品代・不良品廃棄・人件費・納期遅延ペナルティ）を年間1回防ぐだけで、トラブルを未然に防ぐことで、早期に投資回収（ROI）が見込めます。
2. 「TBM（時間計画保全）」から「CBM（状態基準保全）」への転換
- 従来の課題: 「使用期間○ヶ月」で一律交換するため、まだ使える部品を廃棄したり、過剰なオーバーホール外注費が発生。
- 導入効果: 実稼働データに基づく保全（CBM）に移行。本当に摩耗・劣化している部品のみを交換対象とし、部品購入費と外注メンテナンス費用を30〜50%削減します。
3. 保全業務の属人化解消と点検工数の削減
- 従来の課題: ベテラン保全マンの「音や触手による勘」に頼っており、若手への技能伝承が進まない。転記や報告書作成にも時間がかかる。
- 導入効果: 数値（m/s²、mm/s）およびISO規格に基づく自動カラー判定により、経験の浅い作業員でも、直感的に良否の目安を数値・カラーで確認可能。SDロガー対応機種ならデータ手書き・転記作業も完全自動化されます。
| 比較項目 | 導入前（従来の巡回・目視点検） | 導入後（振動計・振動診断器の配備） |
| 異常検知のタイミング | 異音・発熱が発生した末期状態 | 内部摩耗が始まった初期段階 |
| 点検の判断基準 | 作業員の経験や勘（バラツキ大） | ISO規格・定量数値による客観的判定 |
| 点検記録・レポート | 手書きメモ ➡ PC手動入力 | SDカード/PC自動保存（工数80%減） |
| 突発停止リスク | 常に潜在（いつ止まるか不明） | 計画的な予防保全で極小化 |
| 部品交換コスト | 期間基準で一律交換（過剰保全） | 劣化状態に応じて交換（コスト最適化） |
よくある質問と回答（FAQ）
技術解説欄に「※ISO 10816シリーズは最新のISO 20816シリーズに移行・統合されています。本機は現行の判定基準にも準拠して評価が可能です」

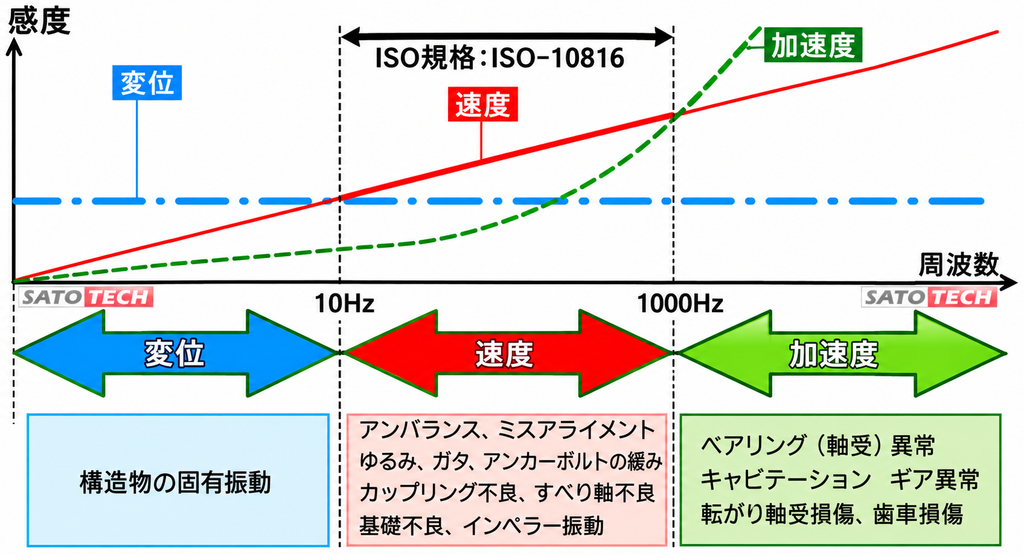

- 「加速度」「速度」「変位」のどれを測定すればよいですか？
-
監視対象の回転数や想定される不具合部位によって使い分けます。
- 変位（µm）： 低周波（低速回転・構造物の揺れなど、目安600rpm以下）の監視に適しています。
- 速度（mm/s）： 最も汎用的に用いられます。ISO規格の振動シビアリティ基準にも採用されており、配管の振動、機械全体のアンバランス、ガタ、芯ずれ（ミスアライメント）の判定に有効です。
- 加速度（m/s²）： 高周波領域の振動検知に適しており、ベアリング（軸受）の初期摩耗やギアの噛み合い異常の早期発見に必須です。 ※どのモードを選ぶべきか不明な場合は、3モードすべて測定可能なモデル（VB-03、VM-63Cなど）をお選びください。
- 振動の専門知識や解析スキルがなくても使えますか？
-
はい、現場で即座に判定できるモデルを多数ご用意しています。
日常点検用のペン型（VB-03等）は押し当てるだけで即座に測定値をデジタル表示します。
また、診断機能付きモデル（TPI-9070等）はISO 10816-1基準に基づき、設備の良否を「青・黄・赤」のカラー判定と警告メッセージで自動表示するため、専門知識のない作業員でも直感的に異常の有無を把握できます。 - ISO 10816-1（振動シビアリティ規格）とは何ですか？
-
回転機械の振動レベルを評価するための国際標準規格です。
モーターやポンプの出力（kW）や基礎の固定方法（剛構造／柔構造）ごとに許容振動値（速度実効値 RMS mm/s）がクラス分けされており、「Class A（優良）」〜「Class D（使用禁止）」などの基準が定められています。本規格に準拠した振動計を用いることで、自社基準の策定なしに客観的な合否判定が行えます。 - 校正証明書やトレーサビリティ体系図の発行は可能ですか？
-
全機種において「校正証明書」「試験成績書」「トレーサビリティ体系図」の3点セットを有償にて発行可能です。
一般校正（自社基準校正書類3点セット：校正証明書・試験成績書・トレーサビリティ体系図）の手配に対応しております。
※JCSS校正等をご希望の場合は事前にご相談ください。。出荷前の新規校正はもちろん、導入後の定期再校正にも短納期で対応いたします。 - SDカードデータロガー型（VB-8206SD等）で取得したデータはPCでどのように処理しますか？
-
SDカード内にExcelでそのまま開ける「.CSV形式」で自動保存されます。 専用の特殊解析ソフトをPCにインストールする必要はありません。市販の表計算ソフト（Excel等）でデータを読み込み、トレンドグラフの作成や定期レポートの出力が即座に行えます。
- 機種選定に迷っている場合、相談やデモ機の確認は可能ですか？
-
専門スタッフが測定対象（機械種別・回転数・設置環境）をヒアリングし、最適なモデルを選定いたします。 「対象設備にどのプローブが合うか」「手ブレを防ぐ治具が必要か」などのご相談も承っております。お電話またはお問い合わせフォームより、対象機械の仕様を添えてお気軽にご相談ください。
