工業用内視鏡検査の使い方｜点検精度を高める実務手順

工業用内視鏡検査で重要なのは、「見えるかどうか」ではなく、異常を再現性高く観察し、判断につなげられるかどうかです。設備診断の現場では、単に内部をのぞくだけでは不十分で、点検目的の明確化、観察ルートの設定、照明条件の最適化、画像記録の統一、異常部の位置特定、再点検基準の明文化まで含めてはじめて、実務に使える検査になります。

このページでは、設備診断に関わる実務者向けに、工業用内視鏡検査の基本手順から、誤判定を防ぐ観察方法、設備別の使い分け、報告時の記録ポイントまでを体系的に解説します。
配管、熱交換器、鋳造部品、溶接部、機械内部、狭所構造物の点検に携わる方が、現場ですぐ使える内容に絞って整理しています。

工業用内視鏡検査の目的と適用範囲

工業用内視鏡は、分解せずに内部状態を確認できる非破壊の目視支援機器です。
ただし、用途は「見ること」ではなく、摩耗・腐食・き裂・付着物・閉塞・異物混入・加工不良・溶接部異常などの内部兆候を把握し、保全判断につなげることにあります。
そのため、検査前に「何を確認する検査か」を決めることが最優先です。

一方で、工業用内視鏡は万能な診断機器ではありません。

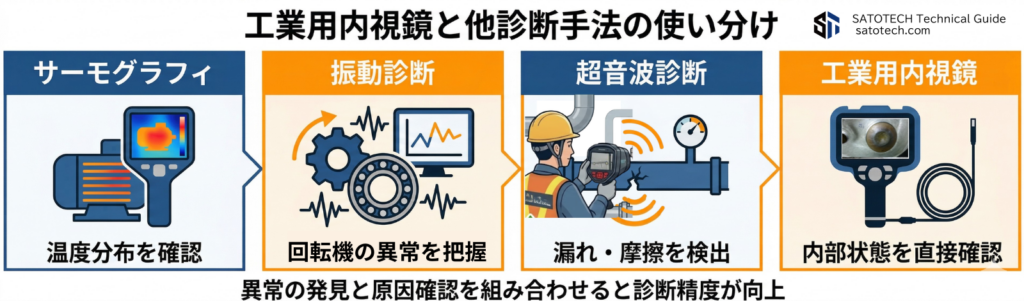

たとえば、内部形状は見えても、温度異常はサーモグラフィ、回転異常は振動診断、漏れは超音波診断のほうが適している場合があります。
したがって、工業用内視鏡は単独で完結させるよりも、他手法で異常候補を絞り、その後に内部を確認する役割で使うと診断精度が上がります。

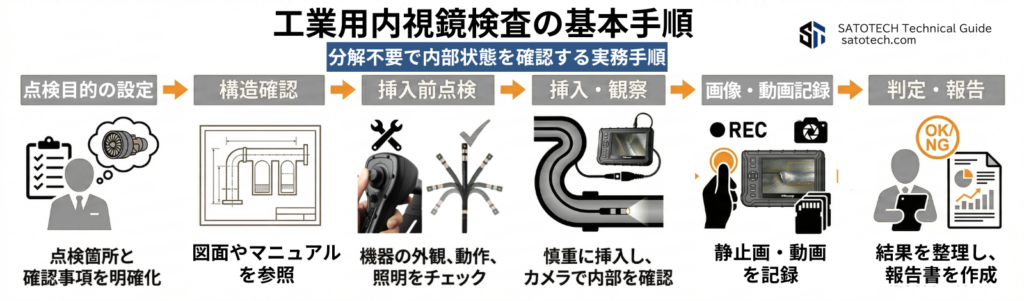

工業用内視鏡検査の基本手順｜挿入前確認から記録まで

工業用内視鏡検査は、挿入した時点で勝負が決まると言っても過言ではありません。
現場で差が出るのは、挿入後の操作技術よりも、挿入前の安全確認、対象設備の構造把握、観察ルート設計、到達限界の見積りです。ここを曖昧にすると、機器損傷、見落とし、誤判定の原因になります。

異常の見方｜摩耗・腐食・き裂・付着物をどう観察するか

工業用内視鏡検査で難しいのは、見えたものをどう解釈するかです。
現場でありがちな失敗は、画像のインパクトだけで異常と断定することです。
実際には、照明反射、汚れ、結露、視野角、焦点ズレで、異常に見えるものが多数あります。
そのため、異常判定は単一画像ではなく、連続観察と比較観察で行う必要があります。

異常種別	見え方の例	主な対象設備	判断の要点
摩耗	表面の荒れ 一方向の擦れ痕 偏った接触跡 エッジ部の丸まり	軸受周辺、ポンプ、金型	方向性と深さ感 方向性、深さ感、周辺との違いを見ること。 単なる汚れか、繰返し接触による損傷かを 分けて判断します。
腐食	赤錆、白錆 点食、面状荒れ 被膜剥離	配管、熱交換器、タンク	範囲と進行性 局所か面状か、進行性がありそうか、 液溜まり部と一致するかを確認します。
き裂疑い	線状の筋 端部から伸びる欠陥 溶接止端周辺の不連続	溶接部、鋳物、機械部品	角度を変えても残るか 一本の線に見えても、反射線や加工痕のこと があります。 角度を変えて消えるか、連続して見えるか、 端部形状がどうかを確認します。
付着物	白色付着 黒色スラッジ スケール 油膜	配管、熱交換器	流路阻害の有無 表面だけか、流路断面をどの程度 阻害しているかが重要です。 診断では「ある / ない」より、 流れや熱交換への影響度で見ます。
異物	金属片 破片 詰まり 沈積物、堆積	油圧系、配管、内部機構	発生源と二次損傷 異物そのものだけでなく、 どこから来たかを考える必要があります。 二次損傷の有無もあわせて確認します。

誤判定を防ぐ使い方｜照明・焦点・視野・先端操作の実務ポイント

工業用内視鏡検査では、機器を入れられることと正しく観察できることは別です。
誤判定の多くは、設備側の問題ではなく、照明過多、焦点不良、先端の向け方、観察距離の不安定さから生じます。
ここを押さえるだけで、検査品質は大きく変わります。

設備診断での活かし方｜報告・再点検・他手法との組み合わせ

工業用内視鏡検査は、画像を撮って終わりではありません。
設備診断として価値があるのは、観察結果を保全判断・補修判断・再点検判断につなげたときです。
そのため、報告書には「何が見えたか」だけでなく、どの程度のリスクとして扱うべきかまで整理する必要があります。

実務では、工業用内視鏡の所見を次のように整理すると有効です。

よくある質問（FAQ）

工業用内視鏡検査はどのような設備に向いていますか？

配管、熱交換器、タンク、鋳造部品、溶接部、ポンプ内部、減速機内部、狭所構造部など、外側から見えない内部状態の確認に向いています。特に、分解コストや停止コストが大きい設備で有効です。

工業用内視鏡だけで異常診断は完結できますか？

完結できる場合もありますが、実務では限定的です。内視鏡は内部状態の可視化に強く、温度、振動、漏れ、定量評価は別手法が有利です。設備診断では、他手法と組み合わせたほうが精度が上がります。

き裂と傷の見分け方はありますか？

単一画像だけでは断定しないことが重要です。角度を変えても残るか、連続性があるか、端部形状がどうか、周辺に応力集中要因があるかを確認してください。反射や加工痕が線状に見えるケースもあります。

工業用内視鏡検査で最も多い失敗は何ですか？

多いのは、照明過多、ピント不良、位置情報の未記録、全体像なしの近接画像だけ保存です。これでは後から異常の有無や位置を正しく判断できません。

静止画と動画のどちらを残すべきですか？

どちらも必要です。静止画は報告書向き、動画は位置関係や連続性の確認に有効です。異常部だけでなく、到達過程も含めて残すと実務で役立ちます。

工業用内視鏡検査の報告書で重要な項目は何ですか？

部位名、挿入経路、到達範囲、異常位置、異常種別、画像番号、推定影響、推奨対応、再点検時期です。特に、位置情報と再点検条件が抜けると次回比較が難しくなります。

工業用内視鏡の選定で重要なポイントは何ですか？

先端径、ケーブル長、可動方向、焦点距離、照明性能、記録機能、耐油性・防水性です。設備構造に対して、入るかどうかだけでなく、入って見たい箇所を観察できるかで選定する必要があります。

工業用内視鏡検査は定期点検に組み込むべきですか？

はい。特に、腐食進行、堆積物増加、摩耗進行、内部閉塞などの傾向を見る設備では有効です。単発点検より、同じ条件で定期比較する運用が重要です。
