超音波カメラ診断とは？

超音波カメラ診断とは、圧縮空気漏れ・ガス漏れ・真空漏れ・部分放電・異常摩擦音などが発する高周波音を、複数マイクで受音して可視化する設備診断手法です。
従来の超音波探知器が「点」で探す診断だったのに対し、超音波カメラは広い範囲を面でスキャンし、異常位置を画像上で直感的に示せる点が大きな違いです。

特に、設備を止めにくい工場、配管が高所に多い現場、漏れ箇所が複数存在しやすい圧縮空気系統では有効です。
一方で、距離・背景騒音・反射・周波数設定・検査対象の理解不足があると誤判定につながります。
そのため、実務では「見えたから異常」ではなく、音源の種類・位置・強度・設備条件をあわせて判断する運用が必要です。

超音波カメラ診断は、超音波源の位置特定を高速化する診断手法です。
最も効果が高いのは、圧縮空気漏れ・ガス漏れ・真空漏れ・高圧電気設備の部分放電検査です。
ただし、定量評価だけで完結させず、現場条件と他手法で裏取りすることが誤診防止の基本です。

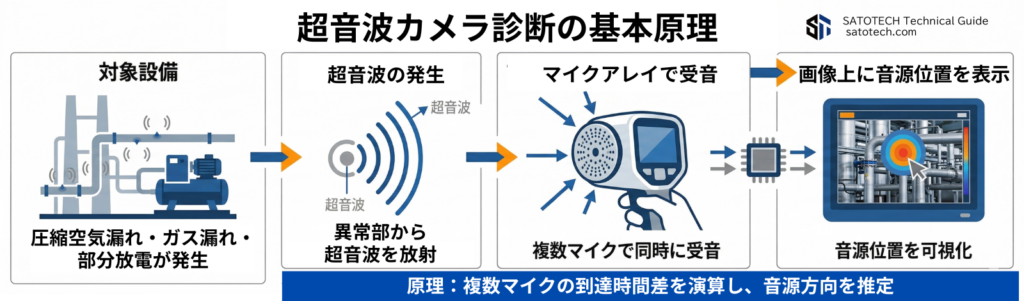

1超音波カメラ診断の原理とは

超音波カメラは、対象から発生する高周波音をマイクロホンアレイで同時に取得し、信号処理で音源方向を推定して、可視画像に重ねて表示します。
この音源定位では、一般にビームフォーミング系の考え方が使われ、複数マイクに到達する時間差や位相差を利用して、どの方向に音源があるかを推定します。音響カメラは、圧縮空気漏れや部分放電のような高周波で指向性のある異常音の探索に向いています。

超音波カメラ診断の本質は、「聞こえない異常音を、位置情報付きで見える化すること」です。

圧縮空気漏れやガス漏れでは、漏れ口から噴出する流体が乱流を生じ、可聴域より高い周波数成分を多く含むことがあります。高圧設備の部分放電でも、放電現象に伴って超音波成分が発生します。
これらを複数マイクで受け、音源の方向と強度分布を推定し、通常カメラ画像に重ねて表示することで、「どこから出ている音か」を短時間で把握できます。

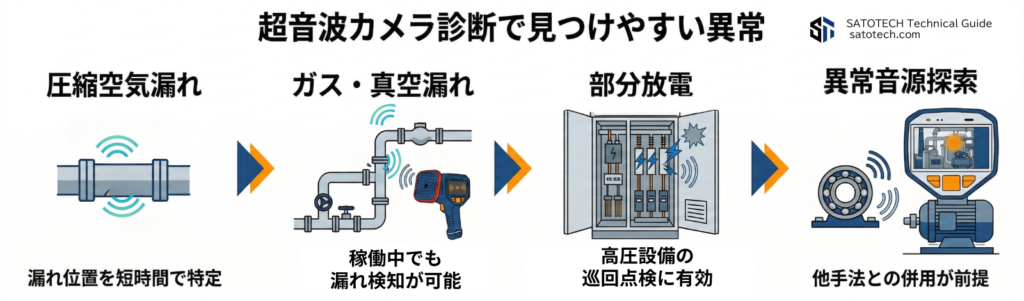

2超音波カメラ診断で見つけやすい異常と適用設備

超音波カメラ診断は万能ではありません。
効果が高いのは、超音波を発生しやすく、位置特定の価値が高い異常です。
代表例は、圧縮空気漏れ、窒素・各種ガス漏れ、真空漏れ、部分放電、アーク、トラッキングです。機種によっては機械異常音の探索にも使えますが、まず主用途は漏れ診断と電気設備診断と考えるのが実務的です。

設備診断の現場で、超音波カメラの導入効果が出やすい対象は次のとおりです。

異常種別	主な設備	超音波カメラ適性	補完手法
圧縮空気漏れ	コンプレッサ配管、継手、電磁弁	非常に高い	石けん水、流量確認
ガス漏れ	窒素ライン、各種ガス配管	高い	ガス検知器、圧力監視
真空漏れ	真空配管、吸着設備	高い	圧力低下確認
部分放電	キュービクル、碍子、受変電設備	高い	サーモグラフィ、電気点検
摩擦・異音	軸受、回転機械	中	振動診断、FFT解析

3超音波カメラ診断のメリットと限界

超音波カメラ診断の最大の利点は、広い範囲を短時間で見渡しながら異常位置を特定しやすいことです。
一方で、漏れ量の絶対値だけで保全判断を完結させるのは危険です。
「速く見つける道具」としては非常に強力ですが、「それだけで全診断を完結させる道具」ではありません。

従来のハンディ型超音波探知器は、異常の近くまで行って点で探す使い方が中心でした。
超音波カメラは、探索段階を大幅に短縮できる点が実務上の大きな差です。
漏れ検知では、従来手法より迅速に検査できることが製品側でも訴求されています。

特に注意したいのは、「色が出た＝漏れ確定」ではないことです。
配管支持部の反射、他系統の漏れ、放電以外の騒音源などを区別しなければ、誤った補修につながります。

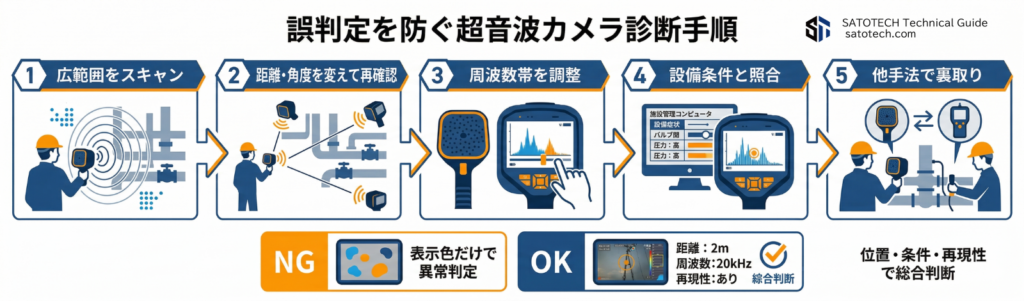

4誤判定を防ぐ診断手順と判断の要点

超音波カメラ診断で最も重要なのは、見つけることより、誤らずに判断することです。
現場では、距離、観察角度、背景騒音、対象停止条件、周波数帯、比較対象の有無をそろえないと、再現性の低い診断になります。
したがって、検査は「探す→寄る→条件を変える→裏取りする」の順で進めるのが基本です。

超音波カメラ単独完結にしないことが実務上の鉄則です。

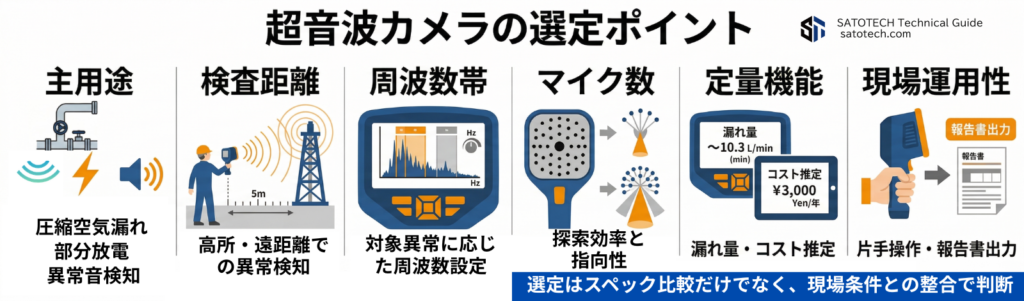

5超音波カメラの選定ポイントと導入時の実務視点

超音波カメラは、単に「見える」だけでは選べません。
実務では、用途、検査距離、対象周波数、マイク数、レポート性、片手操作性、定量機能、現場ノイズ耐性を見て選ぶ必要があります。
特に、漏れ診断中心か、部分放電まで見るかで求める仕様は変わります。
