熱交換器の温度診断

熱交換器は、流体間の熱交換を行う設備であり、その性能は温度分布として現れます。

異常が発生すると、 詰まり（閉塞）、 偏流（流れの偏り）、 伝熱低下といった問題が発生し、温度分布に異常が現れます。赤外線サーモグラフィを使用することで、 流れの状態、 温度の均一性、 異常箇所を非接触で把握できます。

本ページでは、熱交換器の温度診断を実務で使える判断レベルまで整理します。

熱交換器診断にサーモグラフィが有効な理由

熱交換器は温度変化を目的とした設備であり、温度分布がそのまま性能を示します。

正常な熱交換器では、温度分布は比較的均一です。
一方で異常がある場合、 温度の偏り、 局所的な低温・高温が現れます。

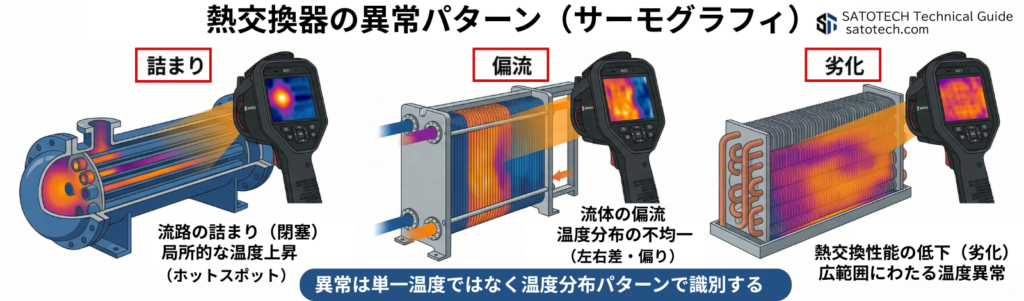

熱交換器の異常と温度パターン

異常は温度分布のパターンとして現れます。

代表的な異常：

実務ポイント： パターンで判断する

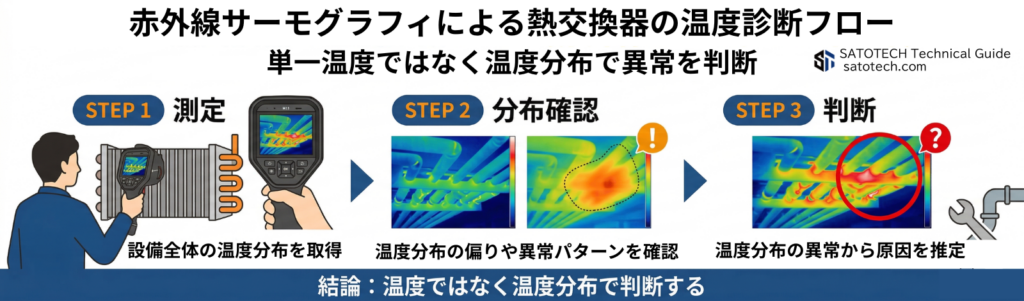

測定手順：現場での実践方法

熱交換器は環境条件の影響を受けやすく、正しい手順が重要です。基本手順は、以下です。

STEP5 比較：正常部・同型設備

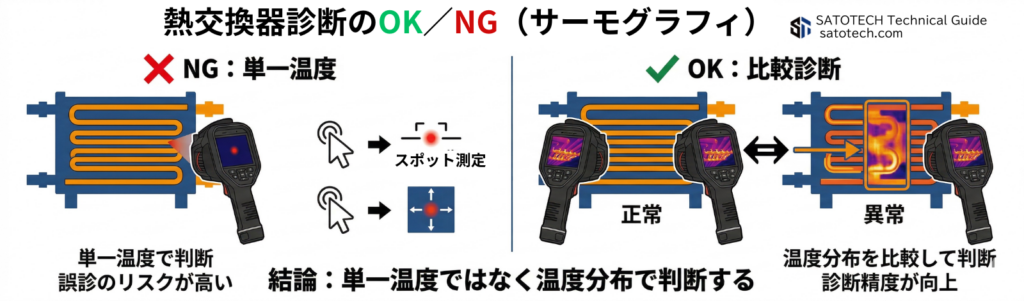

正しい判断方法：温度分布で見る

熱交換器診断では、温度分布の形が最も重要です。

見るポイント：均一性・偏り・温度差

温度分布＝異常のヒント

注意点と誤判定を防ぐ方法

熱交換器診断では、外的要因の影響を考慮する必要があります。

注意点：外気温・風・放射率・反射

条件を揃えることが最重要

よくある質問と回答FAQ

熱交換器の異常はどう見える？

温度分布の偏りです。

詰まりはわかる？

可能です。

偏流とは？

流れの偏りです。

温度差が小さいのは異常？

可能性あり。

環境の影響は？

単独診断できる？

不可です。
