赤外線サーモグラフィの測定誤差対策

赤外線サーモグラフィは非接触で温度分布を可視化できる優れた手法ですが、表示される温度は必ずしも真値とは一致しません。

その理由は、測定結果が放射率・反射・距離・観察条件・対象サイズなどの影響を受けるためです。

本ページでは、サーモグラフィの代表的な誤差要因と、誤判定を防ぐための実務対策を整理します。

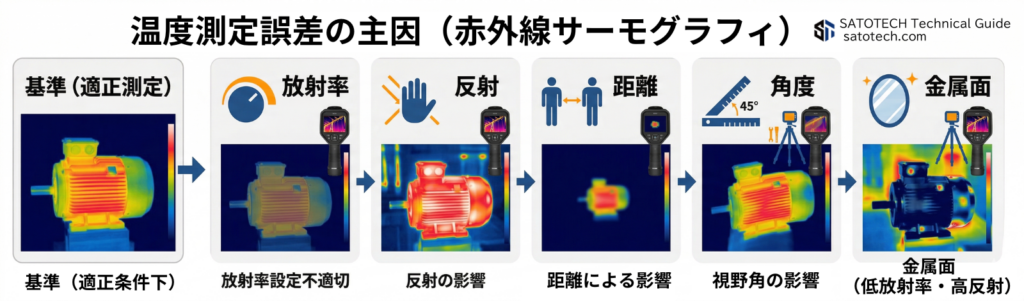

サーモグラフィの測定誤差とは何か

サーモグラフィの誤差とは、表示温度と実際の表面温度とのズレを指します。
このズレは単一の原因ではなく、複数の条件が重なって発生します。

つまり、サーモグラフィの温度は、 “測定条件込みの温度”であり、絶対値だけを単独で評価するのは危険です。

注意：温度画像＝真の温度ではない

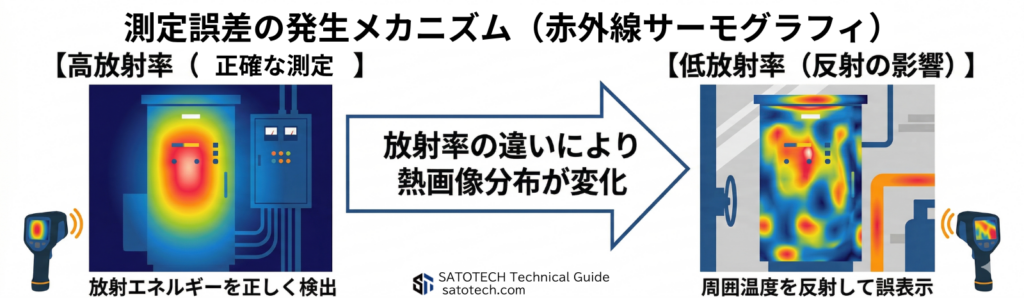

主な誤差要因① 放射率と反射

サーモグラフィの誤差で最も影響が大きいのが、放射率と反射見掛け温度です。

■ 放射率の不一致
設定値と実際の表面状態が一致しないと、温度換算がずれます。

---

主な誤差要因② 距離・対象サイズ・フォーカス

対象が小さいのに遠距離から測定すると、周囲の温度が混ざり、正確な温度が取得できません。

■ 測定距離
距離が遠いほど、1ピクセルあたりの対象範囲が広くなります。

■ 対象サイズ
対象が小さいと、背景温度が混ざります。

■ フォーカス不良
焦点が合っていないと、温度境界がぼやけます。

• チェックリスト
  距離 / サイズ / フォーカス

主な誤差要因③ 観察角度と環境条件

観察角度や周囲環境も、温度誤差の原因になります。

■ 観察角度
斜めから見ると反射の影響が増えます。

 用途別診断ページ

誤差を前提にした正しい判断方法

サーモグラフィの正しい使い方は、誤差をゼロにすることではなく、誤差を理解して判断することです。

実務では次の考え方が重要です。

サーモグラフィは「異常を見つけるツール」であり、「原因を断定するツールではない」

---

よくある質問と回答FAQ

温度が合わない原因は何ですか？

放射率、反射、距離、角度など複数要因です。

放射率だけ合わせれば正確ですか？

いいえ。反射や距離も影響します。

金属面はなぜ誤差が出やすい？

反射が強いためです。

サーモグラフィは絶対温度を見るべき？

比較診断を優先すべきです。

どの誤差が一番大きい？

放射率と反射です。

誤差を完全になくせますか？

完全には無理です。管理することが重要です。
