リバウンド式 硬度計LM-100 （サトテック） | 金属の硬さを現場で即座にデジタル測定

硬度計LM-100は、重厚な金属部品や大型構造物の硬さをその場で素早く測定できるポータブル測定器です。インパクトデバイスを被測定物に打ち込むリバウンド式（HL法）を採用しており、鋼から非鉄金属まで幅広い材質に対応します。本記事では、LM-100の具体的な仕様から操作方法、現場で選ばれる理由まで、導入に役立つ情報を網羅して解説します。

リバウンド式 硬度計LM-100の製品概要と主要スペック

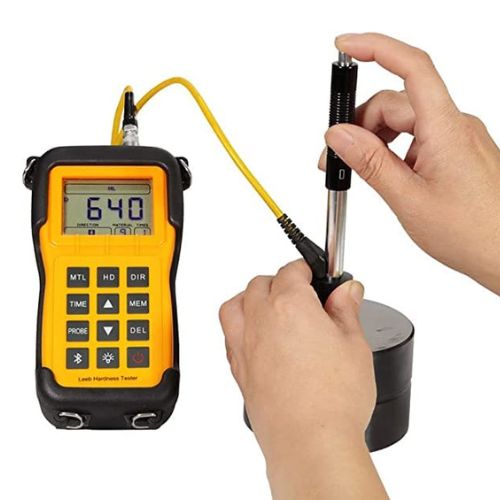

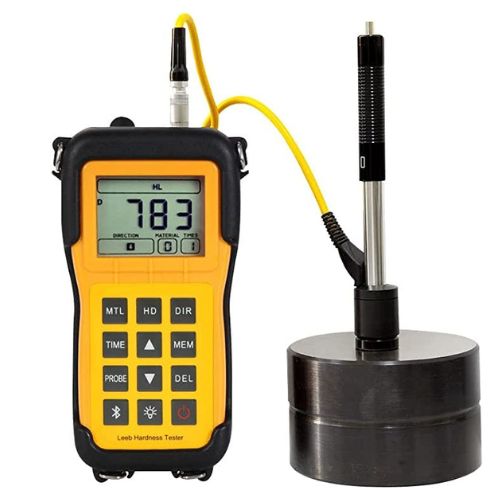

硬度計LM-100は、インパクトデバイス（D型）を被測定面に衝突させた際のはね返り速度を計測する「リーブ硬さ試験法」を採用したデジタル硬度計です。

項目	仕様詳細
硬さ単位	HL（リーブ）／HB（ブリネル）／HRB（ロックウェルB）／HRC（ロックウェルC）／HV（ビッカース）／HS（ショア）／σb（引張強度）
測定範囲	HLD (200～960) ／HB (30～651) ／HRB (13.5～100) ／HRC (19.8～68.5) ／HV (80～976) ／HS (26.4～99.5) ／σb (375～2639)

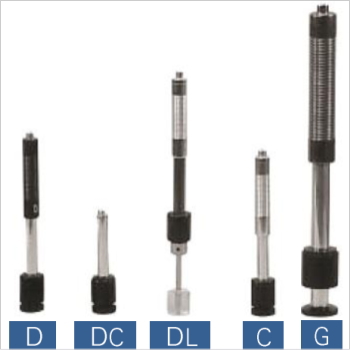

インパクトデバイス	Dタイプ
試験資材	鉄(鋳鉄)／ねずみ鋳鉄／ノジュラー鋳鉄／アルミニウム／黄銅／青銅／銅／ステンレス鋼／鍛鋼／合金工具鋼
分解能	1HL／1HV／1HB／0.1HRB／0.1HRC／0.1HS
精度	繰り返し精度：最大10HLD（HLD = 800の時）
ディスプレイ	LEDバックライトつき
メモリ	100グループ（各グループは1～7回までの測定と平均値を含む）

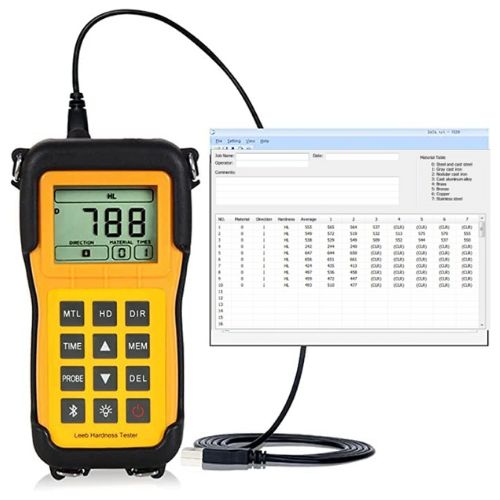

通信機能	USBポート（USB mini-B端子x1）
電源	単3形電池×2本
ソフトウェア	Windows 10/ 11対応
使用・保管環境	温度：0～50℃　相対湿度：0～85%RH（結露なきこと）
寸法	本体：高さ153mm・幅76mm・厚さD37mm ／ インパクトデバイスケーブル長：約1.3m
重量	本体：約310g（電池を含む） ／ インパクトデバイスDタイプ：約105g
規格	GB/T 17394-1998 準拠／ASTM A956準拠

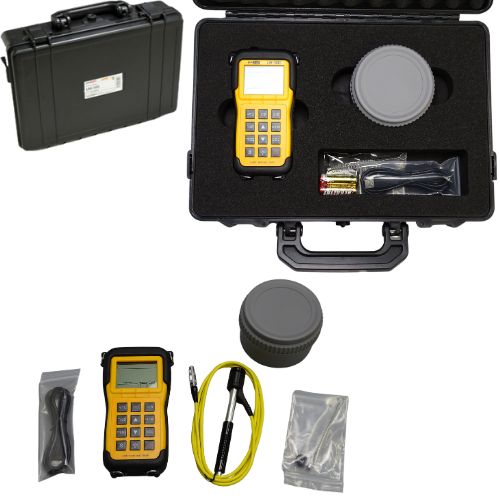

付属	取扱説明書（1）／インパクトデバイスDタイプ（1）／サポートリング（2）（一つは装着済み）／硬さ基準片（1）／ブラシ（1）／単3形電池（2）（テスト用電池）／保護ケース（1）／キャリングケース（1）／USBケーブル（1）

LM-100で測定可能な材質と対応硬さスケール

LM-100は、内部の設定を変更することで、鋼だけでなくステンレスやアルミ、真鍮など合計10種類の材質グループに対応可能です。

材質	対応硬さスケール
鋼・鋳鋼・合金工具鋼	HRC, HRB, HB, HV, HS
ステンレス鋼	HRB, HB, HV
灰鋳鉄・ノジュラー鋳鉄	HB
アルミニウム合金	HRB, HB
真鍮・銅・青銅	HB

現場で重宝されるLM-100の3つのメリット

LM-100が多くの製造・保守現場で採用されている理由は、その機動力と汎用性の高さにあります。

・大型構造物への対応：ベンチ型試験機に乗らない重量物や設置済みの設備をそのまま測定可能。

・全方向測定が可能：上向き、斜め、水平など、インパクトデバイスの方向を任意に設定して補正できます。

・多機能な変換機能：HL値で測定後、ボタン一つでHRC（ロックウェル）やHB（ブリネル）へ即座に換算表示。

正確な測定のための手順と注意点

リバウンド式硬度計は、被測定物の質量や表面の粗さによって数値が変動するため、正しい手順での操作が不可欠です。

・被測定物の厚さは5mm以上、質量は5kg以上（安定した状態）が推奨されます。

・薄物や軽量物は、中空振動を防ぐため定盤への「カップリング（密着）」が必要です。

よくある質問（FAQ）

校正は可能ですか？

はい、可能です。標準硬さテストブロック（別売）を使用して、ユーザー自身で現場校正を行うことができます。

どのような形状の物でも測れますか？

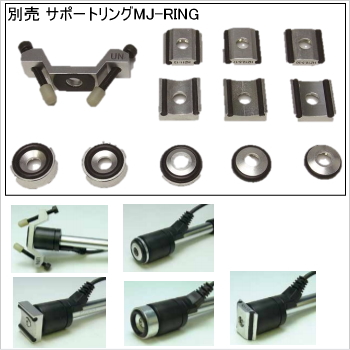

基本は平面ですが、半径30mm以上の曲面であれば測定可能です。それ以下の曲面（小径管など）の場合は、別売のサポートリングを使用してください。

測定値のデータ出力はできますか？

LM-100は99個のデータをメモリ保存できます。PCへのリアルタイム転送や詳細なデータ管理が必要な場合は、上位機種の検討をおすすめします。
